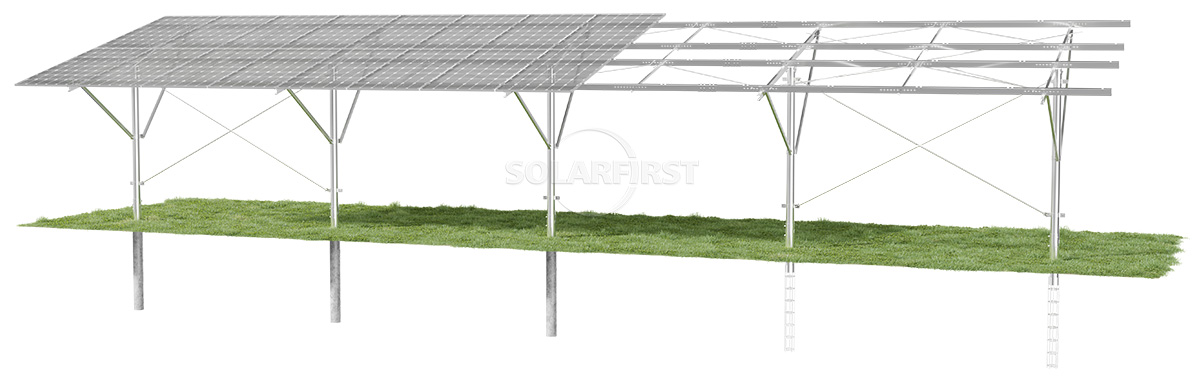

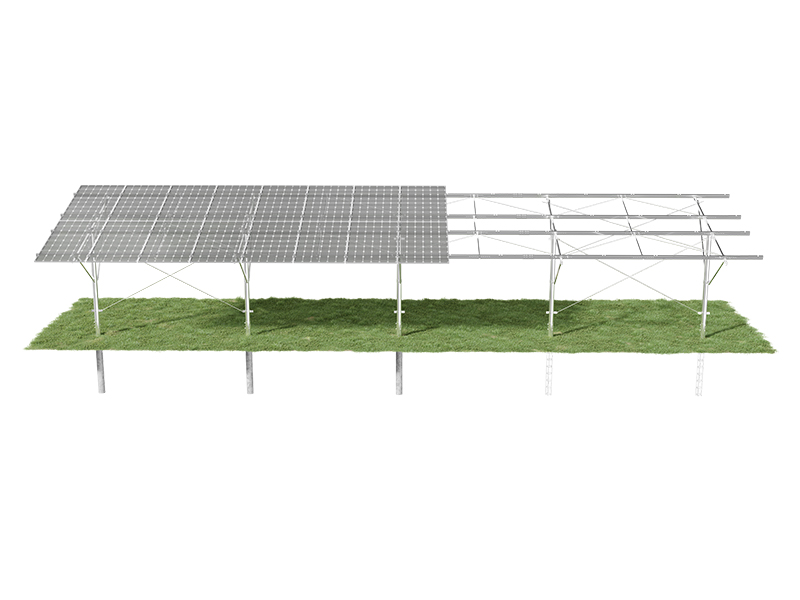

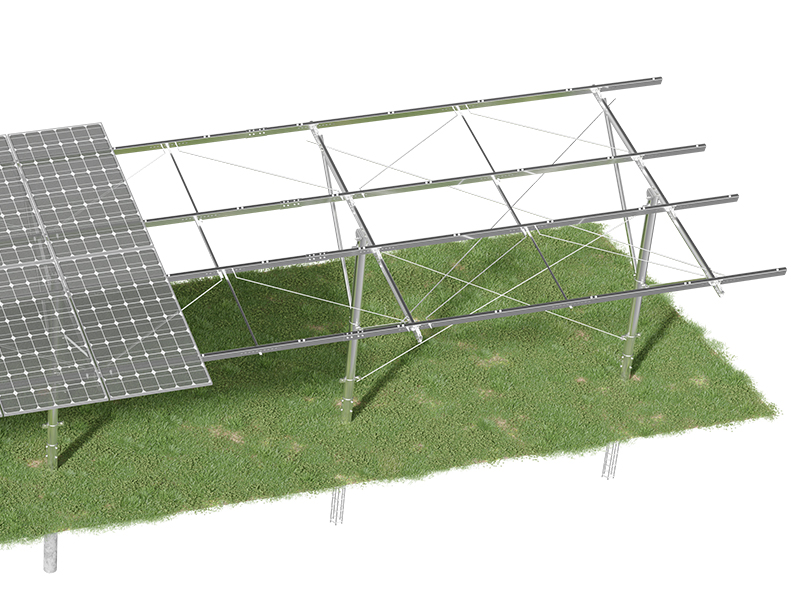

Монолитные сваи — это тип монолитных железобетонных фундаментов, используемых для обеспечения стабильной несущей способности и анкеровки системы крепления грунта фотоэлектрических электростанций. Принцип работы заключается в механическом бурении отверстий в заранее определенных местах для свай, установке арматурного каркаса, а затем заливке бетона на месте для образования монолитной сваи, глубоко заглубленной в устойчивый слой грунта. Этот материал подходит для фотоэлектрических проектов со сложными геологическими условиями, высокими требованиями к несущей способности или высококоррозионными средами и является одним из наиболее широко используемых типов фундаментов на крупных наземных электростанциях.
Цвет :
Natural silver（Colored according to customer requirements）Сертификация :
CE, TÜV, ISO9001, SGSМатериал :
Hot Dip Galvanized Steel, Stainless Steel SUS304Происхождение продукта :
Tianjin, FujianПорт отправки :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Описание продукта

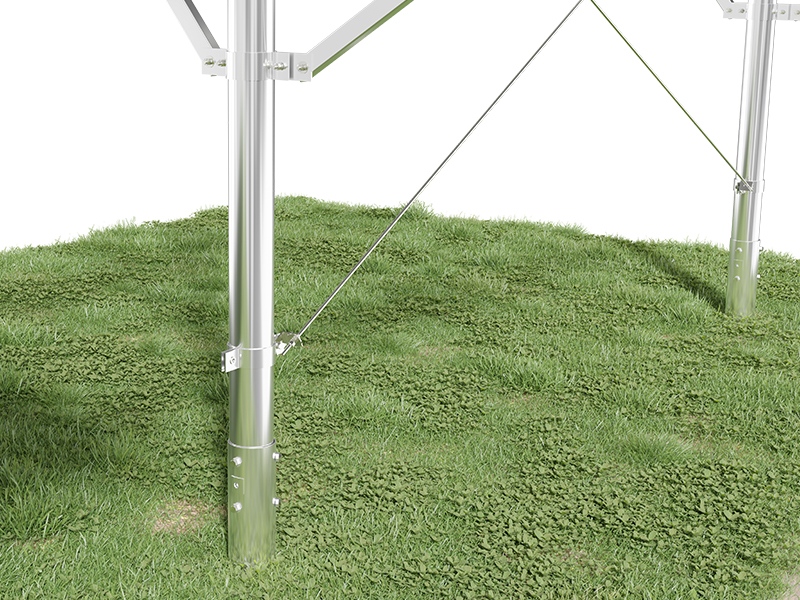

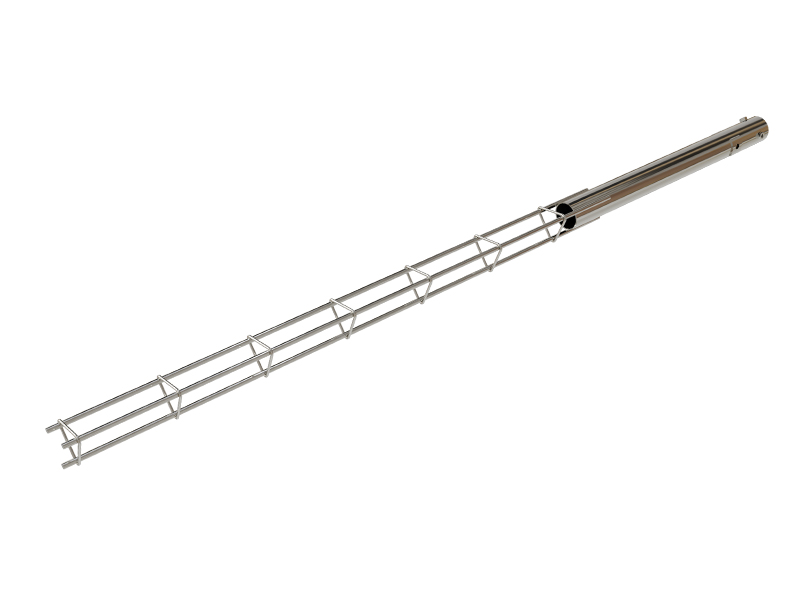

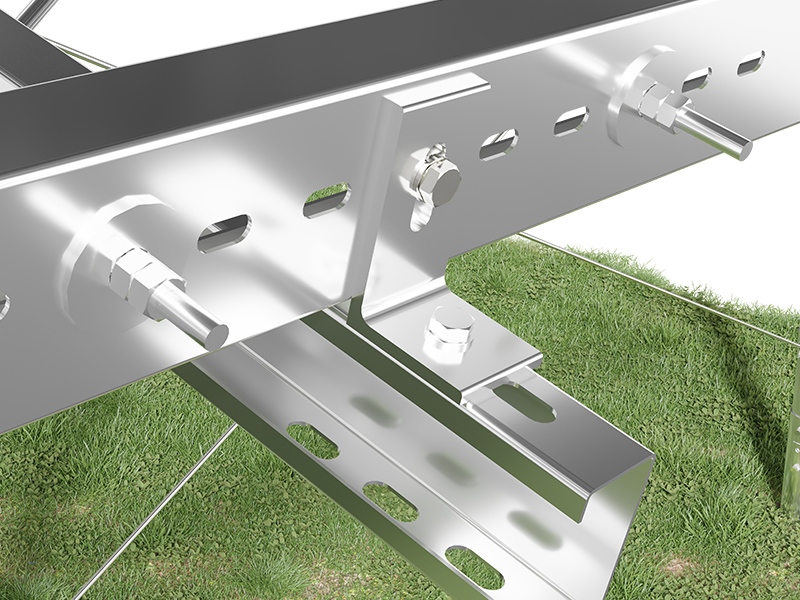

Монолитный свайный фундамент состоит из трех частей: тела сваи, арматурного каркаса и верхних соединителей. Тело сваи представляет собой цилиндрическую бетонную конструкцию с внутренним арматурным каркасом для повышения прочности на изгиб и растяжение. В верхней части сваи предварительно закладываются стальная пластина или анкерные болты для соединения с опорной колонной фотоэлектрической системы. Вся свая плотно интегрирована с окружающим грунтом, опираясь на трение по бокам сваи и ее несущую способность на концах для совместного восприятия веса фотоэлектрических панелей, ветровых нагрузок, снеговых нагрузок и т.д. Благодаря использованию технологии бурения и заливки на месте, ее размеры (диаметр сваи, длина сваи) могут гибко регулироваться в соответствии с расчетной нагрузкой и результатами геологических изысканий, что обеспечивает высокую степень индивидуализации.

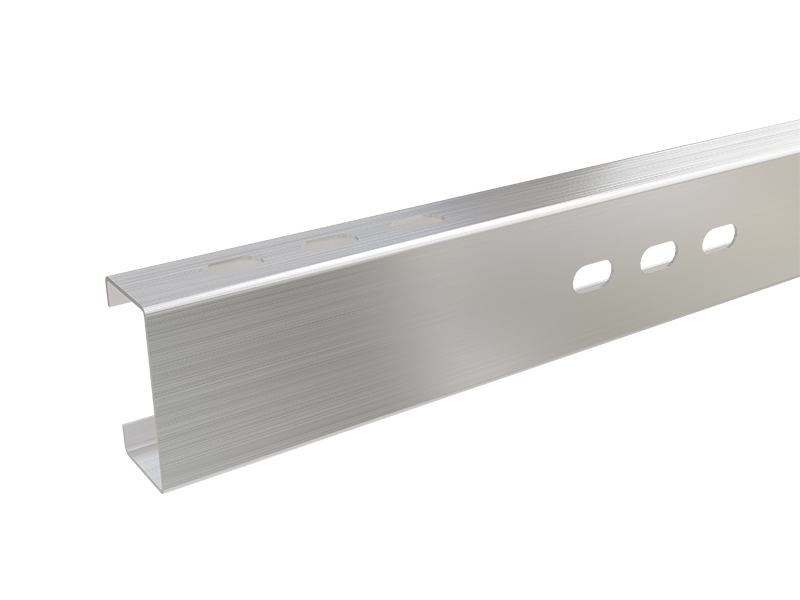

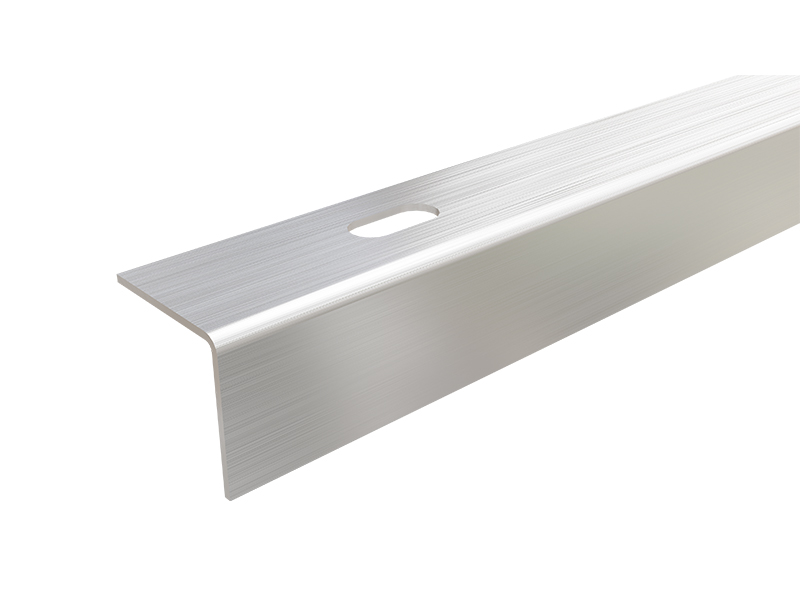

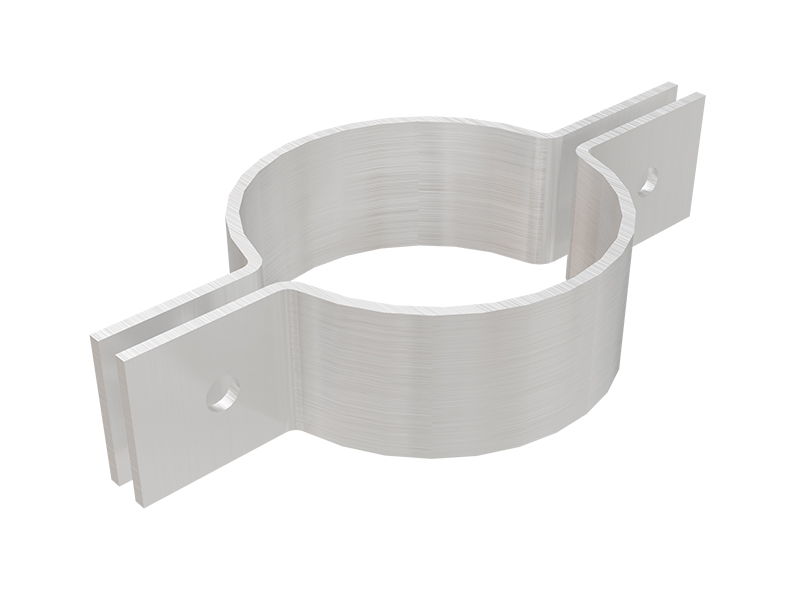

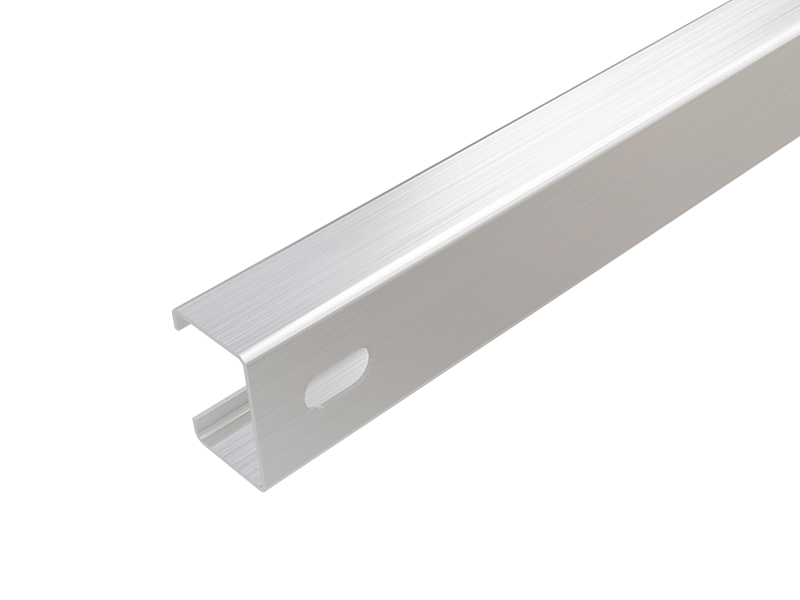

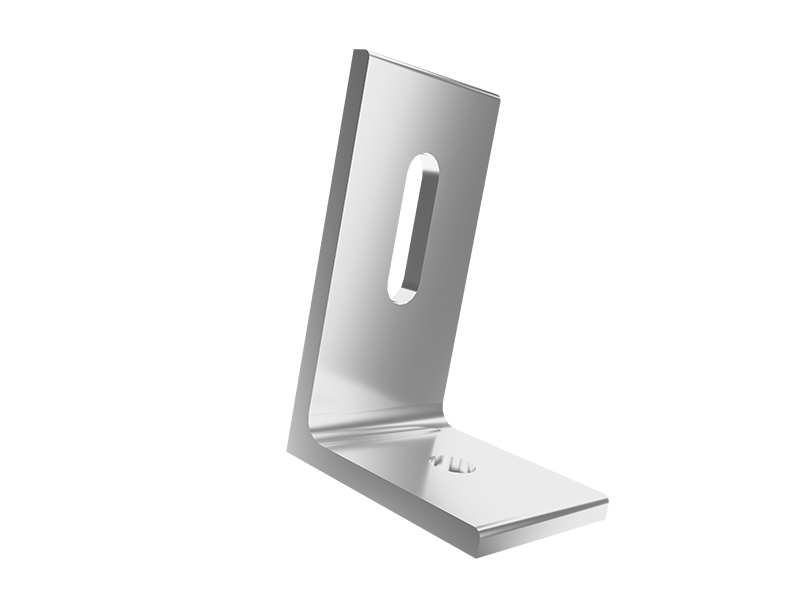

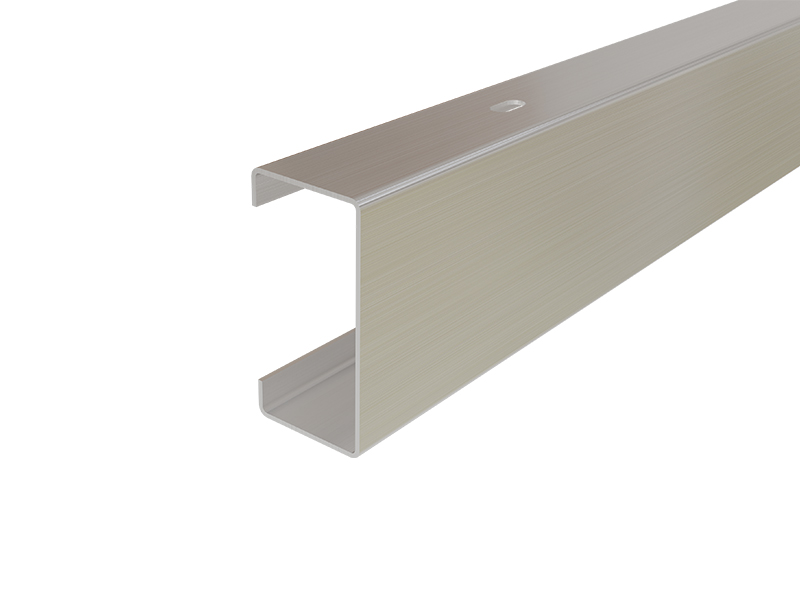

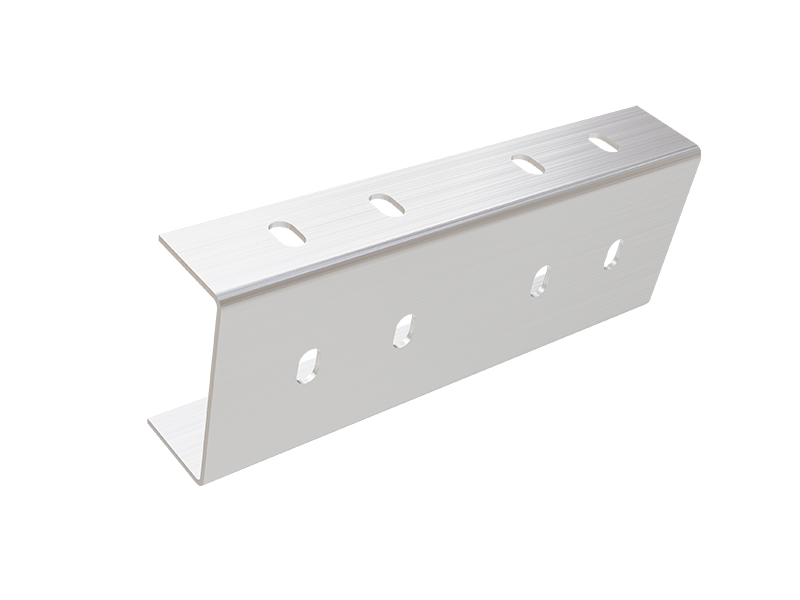

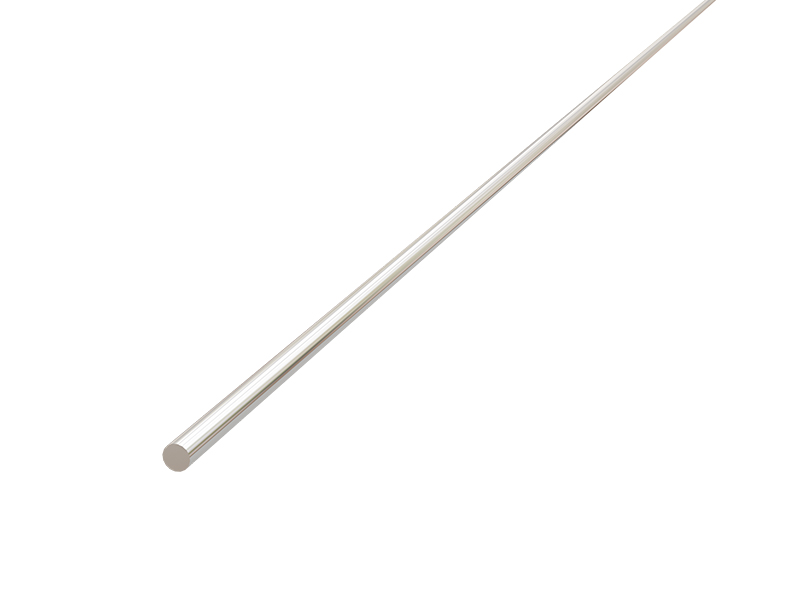

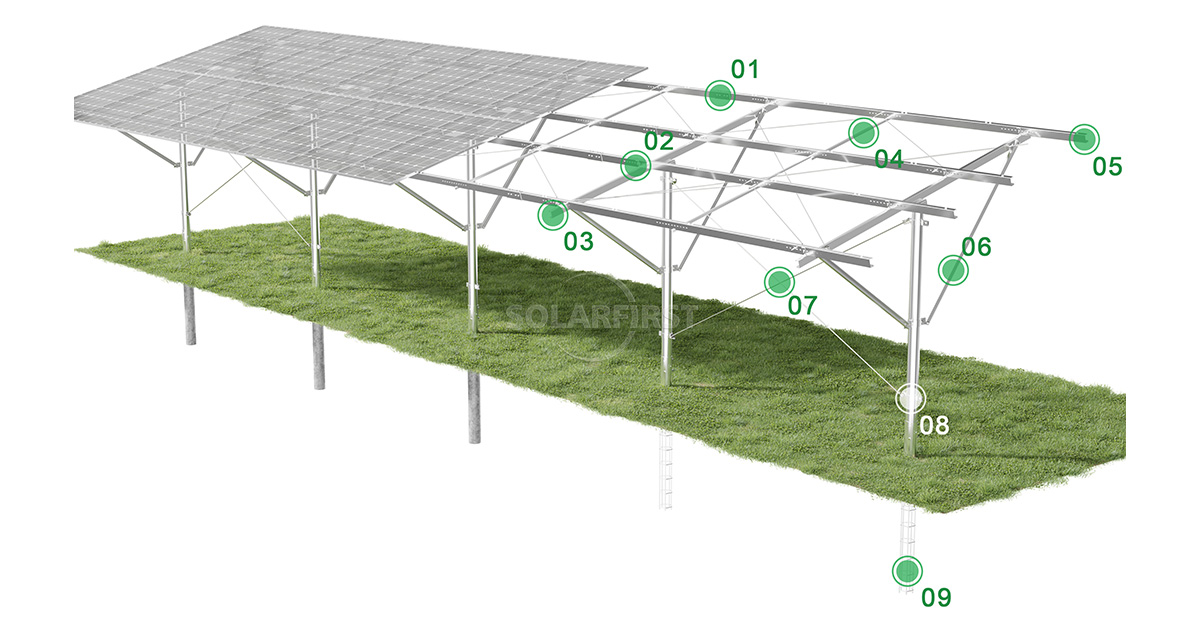

Компоненты изделия
Преимущество
▪ Высокая и стабильная несущая способность:
Цельнолитая монолитная конструкция в полной мере использует трение на боковых сторонах сваи и сопротивление на ее концах, что обеспечивает превосходное сопротивление сжатию, растяжению и горизонтальным нагрузкам по сравнению с железобетонными сваями того же размера.
▪ Высокая адаптивность к различным типам местности:
Высота верхней части сваи может гибко регулироваться в зависимости от рельефа местности, например, от склонов и понижений, что исключает необходимость в масштабных работах по выравниванию участка.
▪ Превосходная износостойкость:
Бетон обволакивает арматурную сталь, демонстрируя выдающиеся характеристики в условиях высокой коррозии грунтов, таких как засоленные щелочные почвы и территории химических заводов, со сроком службы, сопоставимым со сроком службы фотоэлектрических электростанций (более 25 лет).
▪ Минимальное воздействие на окружающую среду:
Бурение требуется только в месте установки сваи, что приводит к значительному сокращению земляных работ по сравнению с отдельно стоящими фундаментами и обеспечивает максимальную защиту существующей растительности и рельефа местности.
▪ Высокая экономическая эффективность:
В проектах среднего и крупного масштаба удельная стоимость (юани/неделю) обычно ниже, чем у трубчатых свай из высокопрочного бетона, что особенно конкурентоспособно, когда местные материалы (песок, гравий, цемент) недороги.
▪ Хорошие сейсмические характеристики:
Взаимодействие сваи и грунта обеспечивает высокую способность к рассеиванию энергии.
Параметры
| Установка | Земля |
| Ветровая нагрузка | до 60 м/с |
| Снеговая нагрузка | 1,4 кН/м² |
| Стандарты | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Материал | Анодированный алюминий AL6005-T5, горячеоцинкованная сталь, оцинкованная магниево-алюминиевая сталь, нержавеющая сталь SUS304 |
| Диаметр сваи | 250 мм ~ 300 мм |
| Длина сваи | 1,5 м ~ 2,5 м |
| Класс прочности бетона | C30 (не ниже C25) |
| Гарантия | Гарантия 10 лет |
Применимые сценарии
Предупреждающий сценарий
Важные примечания:
▶ Геологические исследования обязательны:
Проектирование и бурение монолитных свай полностью зависят от геологических условий; их нельзя применять вслепую без предварительного геологического исследования.
▶ Контроль качества бурения:
Толщина рыхлого грунта на дне скважины не должна превышать 20 мм; отклонение по вертикали скважины должно быть ≤1%; после очистки скважины арматурный каркас следует опустить и залить незамедлительно, чтобы избежать длительного укладки.
▶ Защитный слой армирующего каркаса:
Для обеспечения центрирования арматурного каркаса и предотвращения обнажения арматуры и коррозии необходимо использовать распорки.
▶ Заливка бетона:
Заливку бетона следует производить непрерывно, без перерывов. Вибрация должна обеспечивать уплотнение, но следует избегать чрезмерной вибрации, которая может привести к расслоению.
▶ Период созревания:
При нормальной температуре сваи необходимо накрывать и поддерживать во влажном состоянии не менее 7 дней. Верхнюю конструкцию опорного каркаса можно устанавливать только после того, как сваи достигнут проектной прочности (обычно через 28 дней).
▶ Меры по проведению строительных работ в зимний период:
При необходимости проведения зимних строительных работ следует добавить антифриз, использовать горячую воду для смешивания и принять меры по утеплению.
▶ Точность разметки свай:
Для позиционирования следует использовать тахеометр или GPS; отклонение положения каждой сваи не должно превышать проектных требований (как правило, ≤10 мм).
▶ Инспекция подземных трубопроводов:
Перед началом строительства необходимо выявить и избегать существующих подземных трубопроводов, чтобы предотвратить их повреждение.
Краткое содержание
Наземные опоры для солнечных электростанций – монолитные сваи – представляют собой зрелый, надежный и экономически эффективный вид фундамента для фотоэлектрических систем, особенно подходящий для крупных наземных электростанций с умеренными геологическими условиями и долгосрочными требованиями к несущей способности и долговечности. Они обладают высокой адаптивностью к рельефу местности и хорошими экологическими характеристиками, но сильно зависят от геологических условий и не могут быть использованы сразу после установки (требуется техническое обслуживание). При принятии решения следует провести всестороннее сравнение с винтовыми сваями и сборными сваями, принимая во внимание геологическое заключение, сроки строительства, бюджет и экологические требования. Для проектов со стабильными, некоррозионными грунтами и достаточным временем строительства предпочтительным вариантом являются монолитные сваи; однако для проектов с мягкими грунтами, песчаными грунтами или сжатыми сроками следует рассмотреть альтернативные варианты, такие как винтовые сваи.
