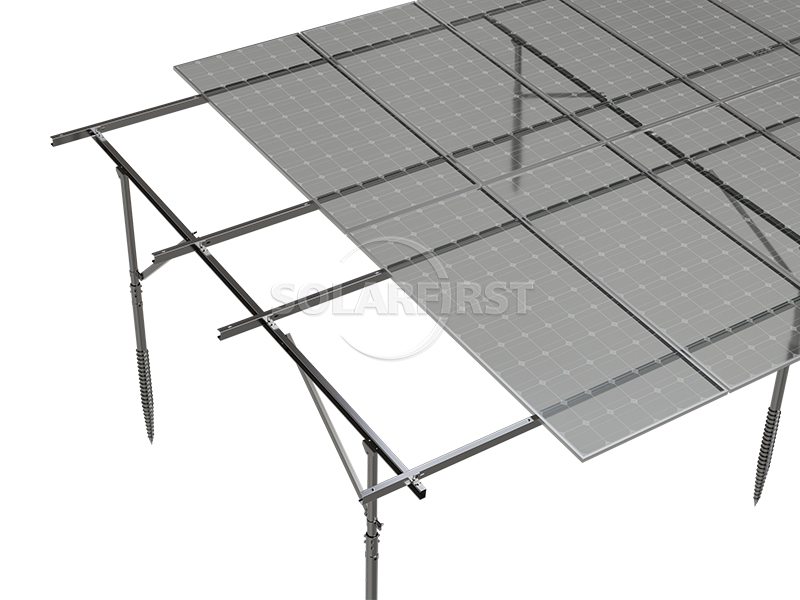

Опора для фотоэлектрической системы из углеродистой стали — винтовой свайный фундамент: основной материал — углеродистая сталь Q235B/Q355B. Он состоит из винтовых свай (включая оголовки свай, стальные трубчатые сваи со спиральными лопастями и верхние соединители), заглубленных в землю, и несущей конструкции над землей. Он устанавливается механическим способом путем ввинчивания в грунт и служит несущим фундаментом для фотоэлектрической батареи. Все компоненты обработаны горячим цинкованием (со средней толщиной слоя цинкования ≥ 80 мкм), что обеспечивает полное металлическое соединение. Он отличается готовностью к использованию, не требует выемки грунта и подлежит вторичной переработке, являясь современным решением для замены традиционных бетонных фундаментов.
Цвет :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Сертификация :
CE, TÜV, ISO9001, SGSМатериал :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Происхождение продукта :
Tianjin, FujianПорт отправки :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Описание продукта

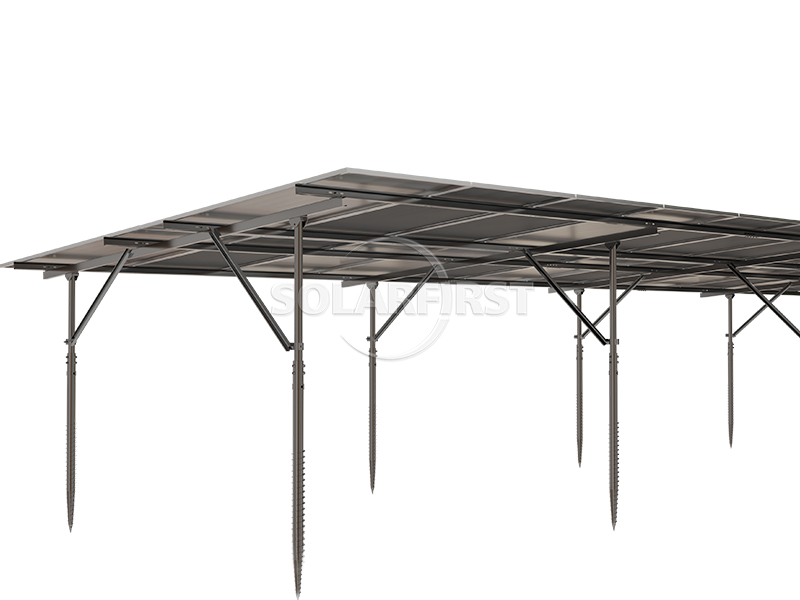

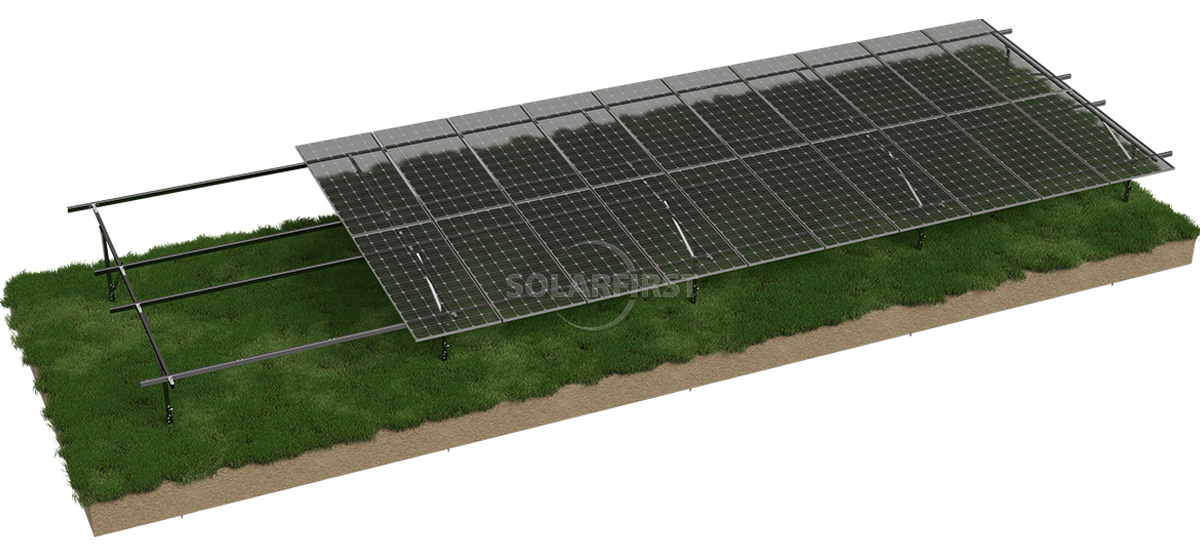

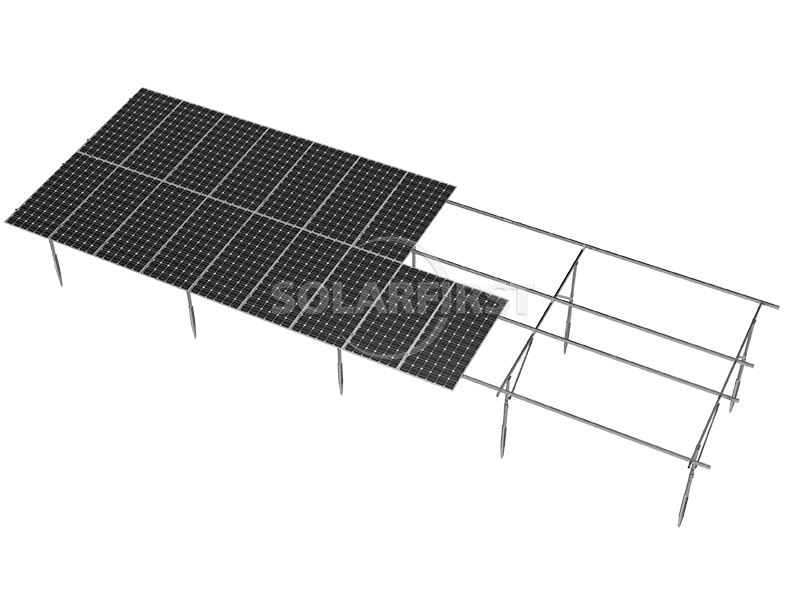

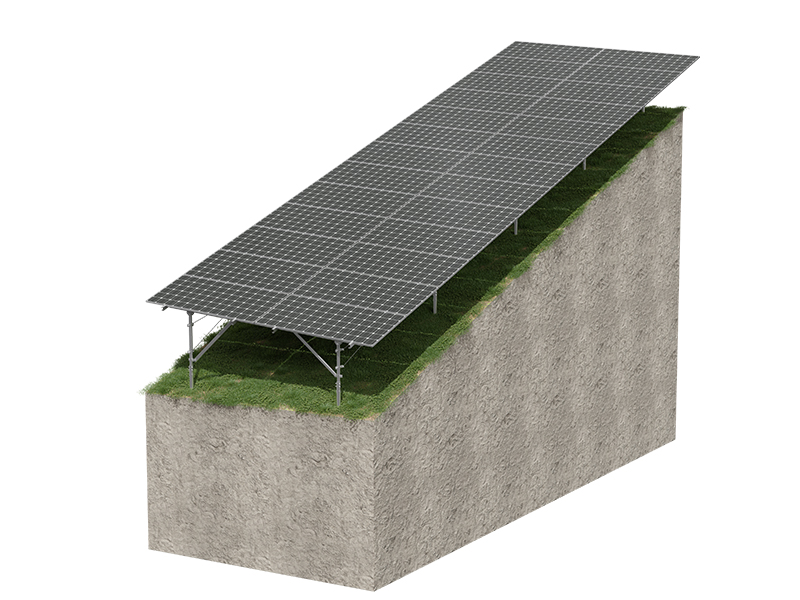

Система крепления наземных фотоэлектрических панелей из углеродистой стали с винтовыми свайными фундаментами представляет собой цельнометаллическую опорную систему на основе углеродистой стали (Q235B/Q355B). Она состоит в основном из двух частей: винтовых свай, заглубленных в землю, и надземной опорной конструкции. Винтовые сваи состоят из наконечника сваи, стального трубчатого корпуса с винтовыми лопастями и верхнего соединителя, которые ввинчиваются в грунт с помощью специализированного оборудования и служат несущим фундаментом для всей фотоэлектрической батареи.
Для обеспечения срока службы на открытом воздухе более 25 лет все компоненты из углеродистой стали подвергаются горячему цинкованию для защиты от коррозии, при этом средняя толщина цинкового покрытия составляет не менее 80 мкм. Эта система обеспечивает цельнометаллическое соединение от фундамента до опоры, отличается возможностью немедленного использования, отсутствием необходимости в земляных работах и возможностью вторичной переработки, что делает ее современным решением для замены традиционных бетонных фундаментов.

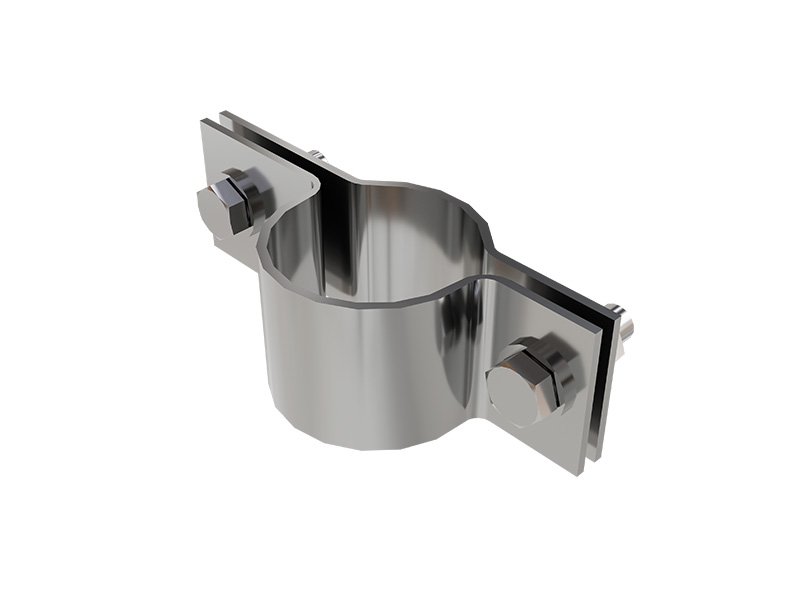

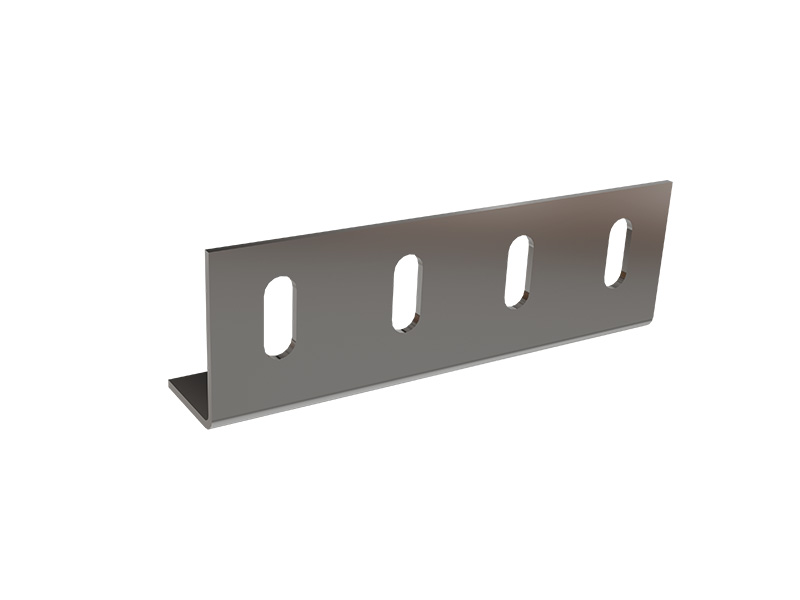

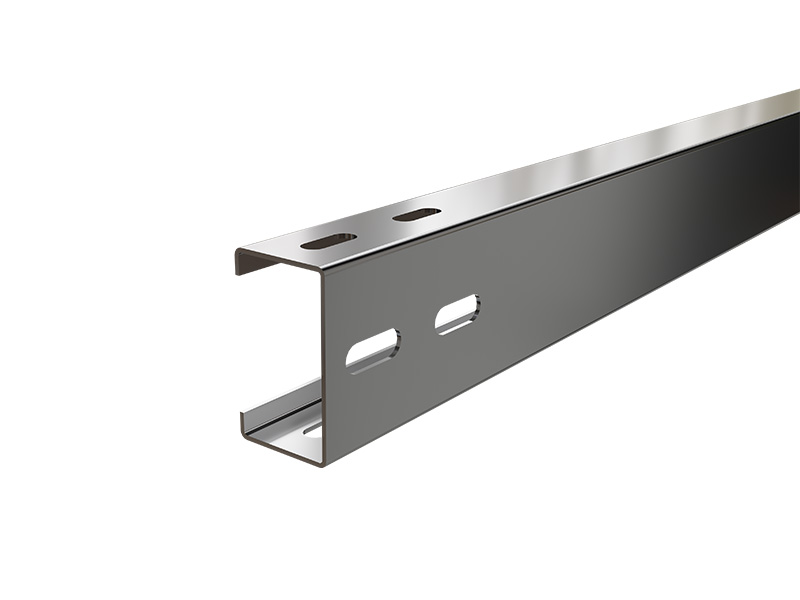

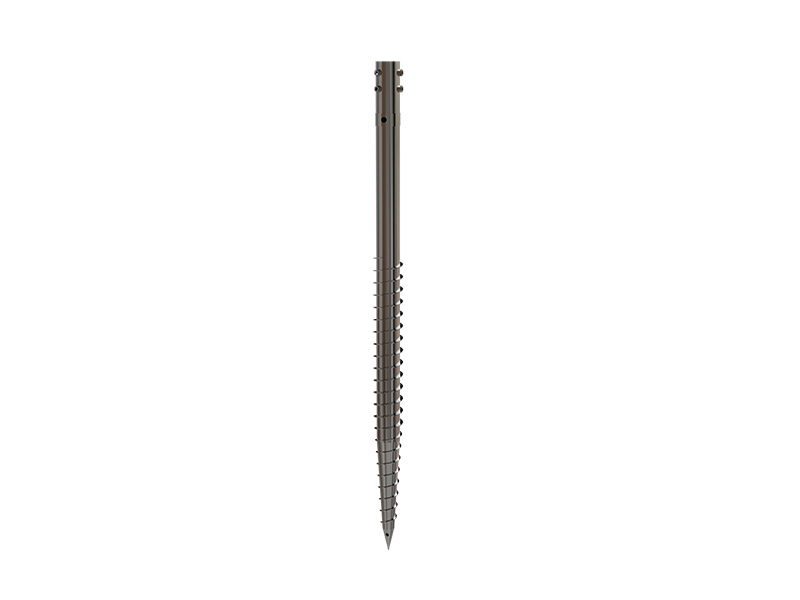

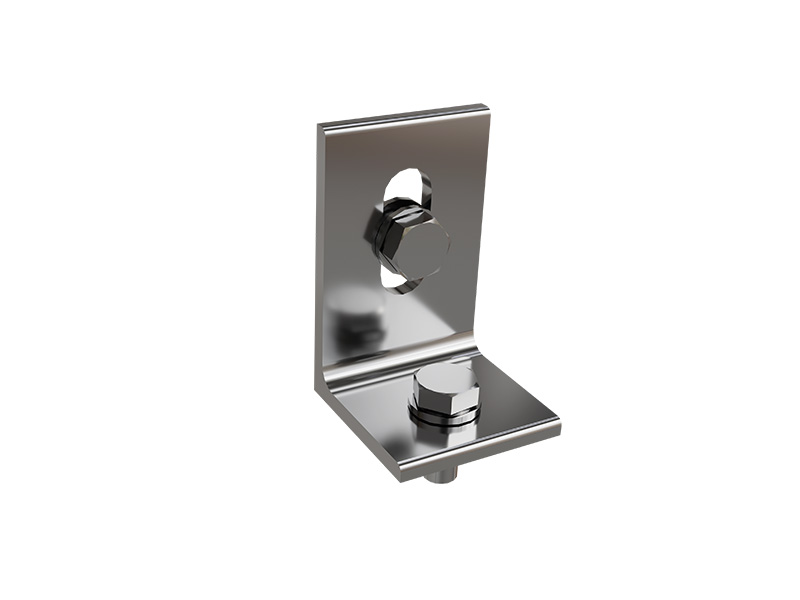

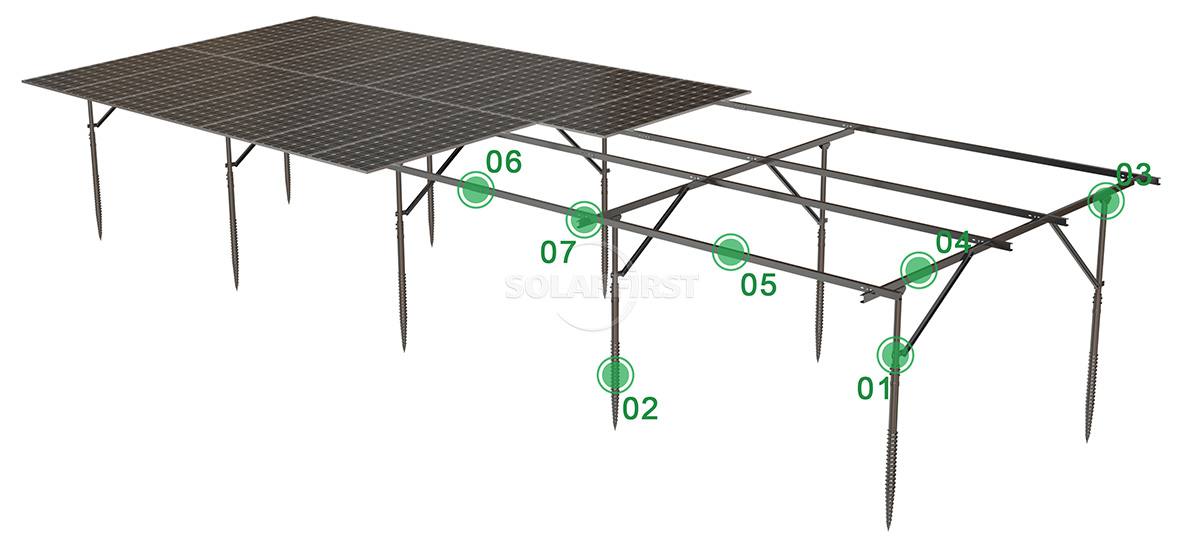

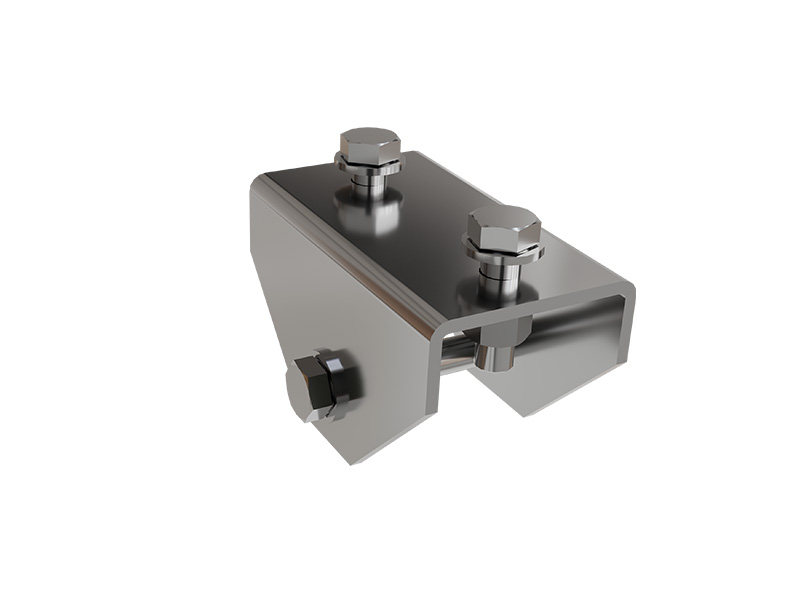

Компоненты изделия
Преимущество
По сравнению с бетонными фундаментами, винтовые сваи из углеродистой стали обладают значительными преимуществами, сочетая высокую эффективность и экологичность:
Параметры
| Установка | Земля |
| Фундамент | Винтовая свая/Бетон |
| Ветровая нагрузка | до 60 м/с |
| Снеговая нагрузка | 1,4 кН/м² |
| Стандарты | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Материал | Анодированный алюминий AL6005-T5, горячеоцинкованная сталь, сталь с предварительным цинково-алюминиевым и магниевым покрытием, нержавеющая сталь SUS304 |
| Гарантия | Гарантия 10 лет |
Применимые сценарии
Фундаменты на винтовых сваях из углеродистой стали стали основным выбором для фотоэлектрических проектов благодаря своей экологичности и эффективности, особенно в следующих случаях:
▶ Крупномасштабные наземные и горные фотоэлектрические электростанции:
Это основной сценарий применения винтовых свай, адаптируемых к неровной местности и обеспечивающих максимальную защиту первоначального рельефа.
▶ Взаимодополняющие проекты в области агросолнечной энергетики и аквакультуры с использованием солнечной энергии:
В сельскохозяйственных и рыбоводческих районах строительство оказывает минимальное воздействие на землю и водные ресурсы, не влияя на повседневную производственную деятельность.
▶ Экологически уязвимые территории, такие как пустыни, луга и приливные отмели:
Минимизация воздействия на экологическую среду делает их идеальным выбором для подобных проектов.
▶ Временные проекты или проекты по перемещению персонала:
Цельнометаллическая конструкция и возможность вторичной переработки обеспечивают им беспрецедентные преимущества при выводе проекта из эксплуатации.
Применимый тип почвы
Винтовые сваи из углеродистой стали обладают хорошей адаптивностью к большинству геологических условий, особенно хорошо зарекомендовав себя в следующих типах грунта:
Геологические ограничения, которые следует учитывать.
Несмотря на широкую область применения, следующие геологические условия ограничивают его прямое использование и требуют особого внимания:
▶ Фундаменты, подверженные сильной коррозии (зоны с высокой соленостью или промышленного загрязнения):
Стандартное горячее цинкование может оказаться недостаточным для защиты от долговременной коррозии. Необходимо применять специальные антикоррозионные решения (например, цинково-алюминиево-магниевое покрытие или наружное бетонное ограждение); в противном случае существует значительный риск разрушения конструкции.
▶ Умеренно или сильно выветренные скальные основания:
Винтовые сваи сложно ввинчивать непосредственно в твердую, неповрежденную скальную породу. Обычно требуется предварительное бурение, за которым следует цементирование и анкеровка, что увеличивает сложность и стоимость процесса.
▶ Чистые слои зыбучих песков или рыхлые слои ила с высоким содержанием воды:
В сильно текучих грунтах винтовые лопасти не могут эффективно взаимодействовать с грунтом, что приводит к крайне низкой несущей способности свай. Прямое использование строго запрещено.
▶ Пласты, содержащие крупный гравий, гальку или подземные препятствия:
Это может привести к сильному прогибу или заклиниванию сваи во время завинчивания, что делает невозможным гарантировать вертикальность и расчетную несущую способность сваи.
Краткое содержание
Кронштейны для наземных фотоэлектрических панелей из углеродистой стали с винтовыми свайными фундаментами представляют собой будущее направление в современном проектировании фундаментов для фотоэлектрических электростанций: высокая эффективность, экономичность, экологичность и надежность. Использование передового метода строительства «заводское изготовление и завинчивание на месте» полностью заменяет традиционную модель бетонного фундамента, включающую «выемку грунта на месте, заливку опалубки и длительное твердение», обеспечивая надежную гарантию быстрого строительства и долгосрочной стабильной эксплуатации фотоэлектрических электростанций.

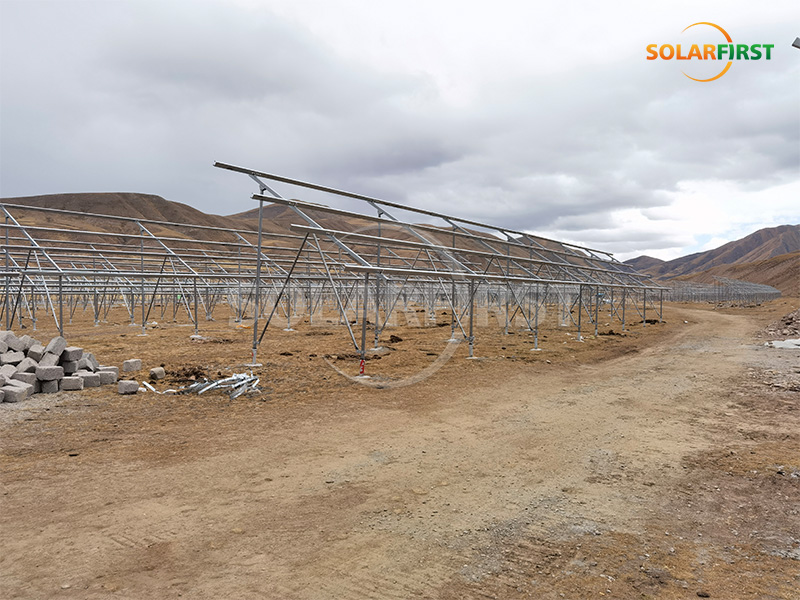

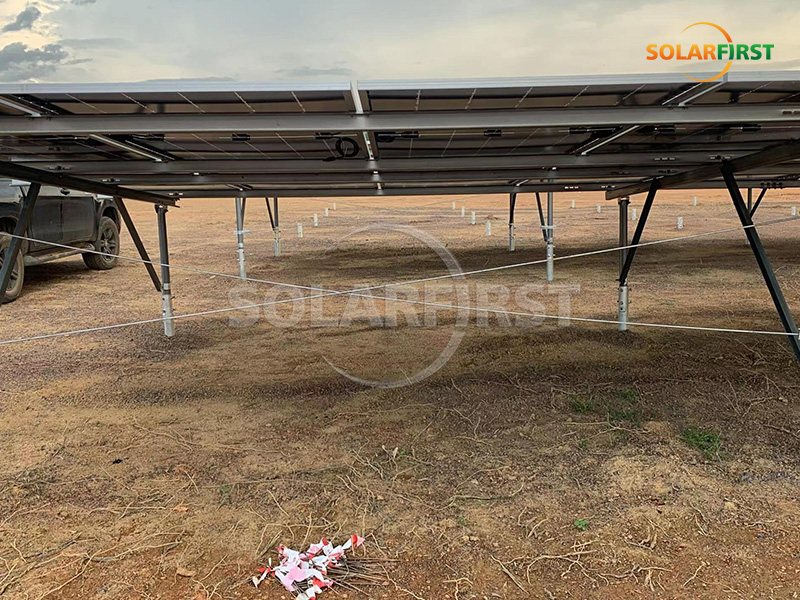

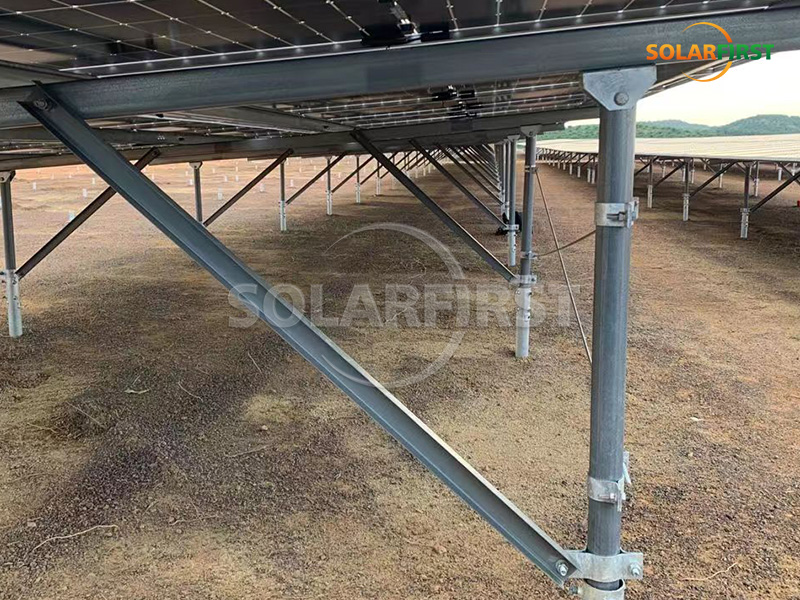

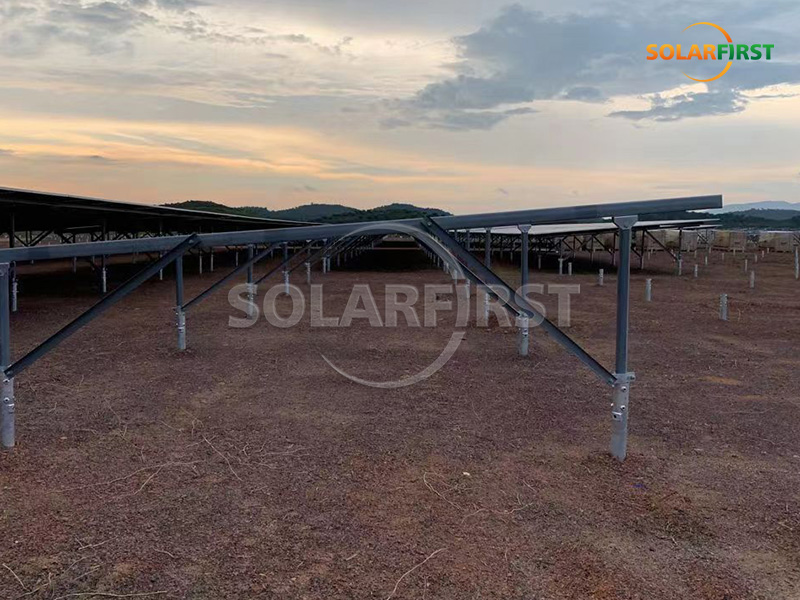

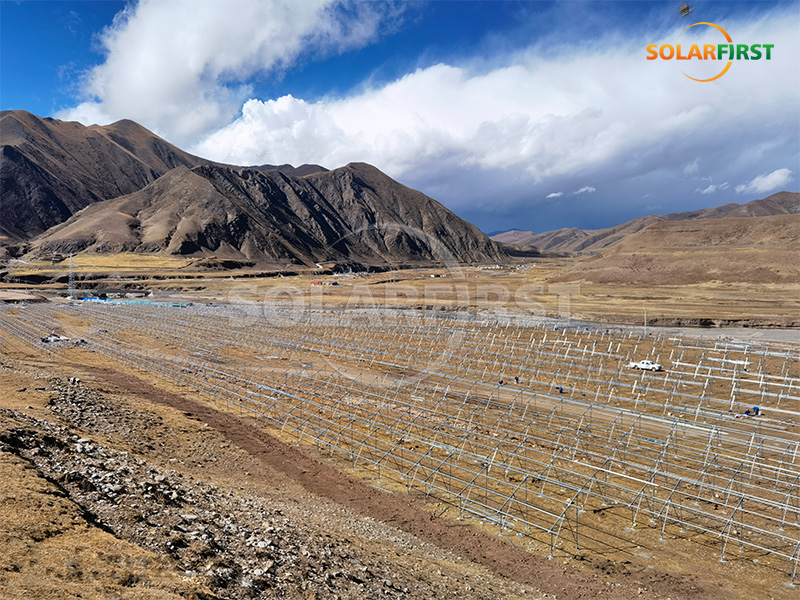

Справочная информация по проекту Solar First
Дополнительные сведения
Опора для фотоэлектрической системы из углеродистой стали — винтовой свайный фундамент: основной материал — углеродистая сталь Q235B/Q355B. Он состоит из винтовых свай (включая оголовки свай, стальные трубчатые сваи со спиральными лопастями и верхние соединители), заглубленных в землю, и несущей конструкции над землей. Он устанавливается механическим способом путем ввинчивания в грунт и служит несущим фундаментом для фотоэлектрической батареи. Все компоненты обработаны горячим цинкованием (со средней толщиной слоя цинкования ≥ 80 мкм), что обеспечивает полное металлическое соединение. Он отличается готовностью к использованию, не требует выемки грунта и подлежит вторичной переработке, являясь современным решением для замены традиционных бетонных фундаментов.
Читать далее

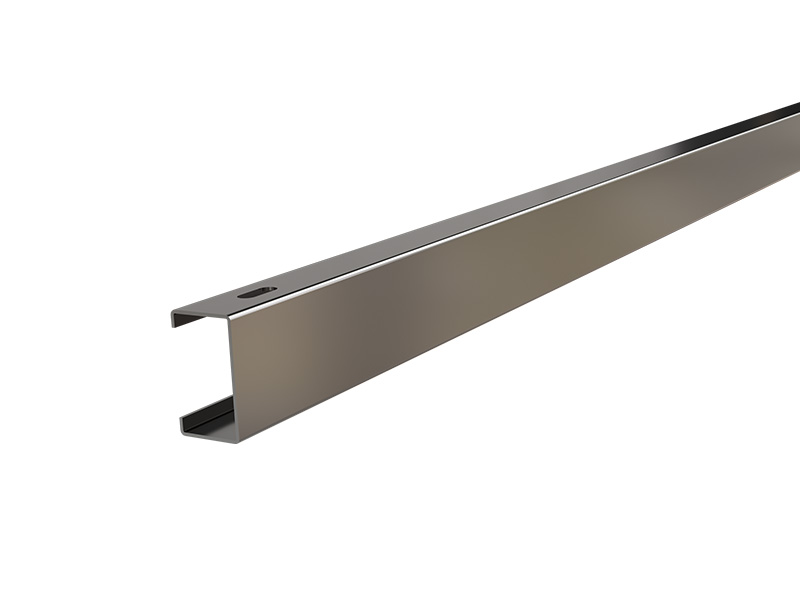

Изогнутая внутрь С-образная стальная балка является основным несущим элементом наземных систем крепления фотоэлектрических панелей и относится к типу холодногнутой тонкостенной стали. Ее поперечное сечение имеет С-образную форму с изогнутыми внутрь кромками с обеих сторон и ребрами жесткости, поэтому она также известна как «С-образная фотоэлектрическая балка».
