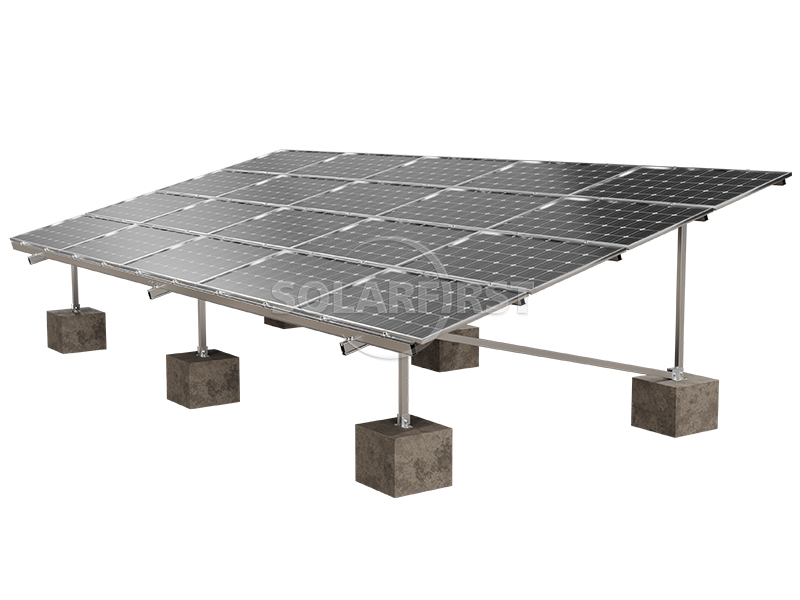

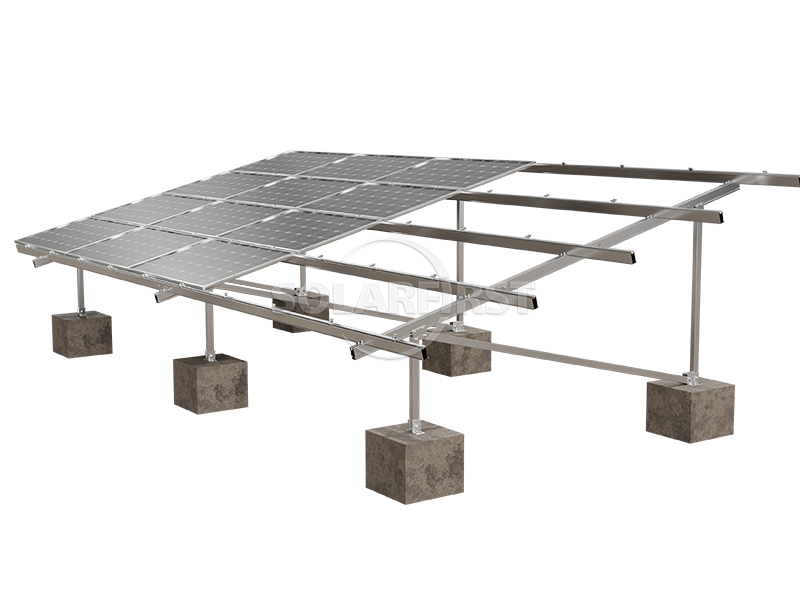

Система крепления солнечных фотоэлектрических модулей на грунте из алюминиевого сплава с бетонным фундаментом представляет собой систему, в которой в качестве основного конструкционного материала используется высокопрочный алюминиевый сплав, а в качестве несущего фундамента — бетонные элементы, отлитые на месте или изготовленные из сборных железобетонных конструкций. Она используется для крепления солнечных фотоэлектрических модулей на открытых площадках на земле.
Цвет :
Natural silver（Colored according to customer requirements）Сертификация :
CE, TÜV, ISO9001, SGSМатериал :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,Происхождение продукта :
Tianjin, FujianПорт отправки :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Описание продукта
Эта система сочетает в себе легкость, высокую прочность и коррозионную стойкость алюминиевого сплава в качестве опоры со стабильной и надежной несущей способностью бетонного фундамента и стала одной из наиболее широко используемых схем крепления в современном строительстве наземных фотоэлектрических электростанций.
Этот продукт может широко применяться на различных открытых пространствах, таких как луга, песчаные участки, пустыни и даже существующие бетонные поверхности. Он подходит для крупных централизованных фотоэлектрических электростанций, промышленных и коммерческих распределенных фотоэлектрических проектов, а также для интеграции фотоэлектрических систем в сельском хозяйстве и других сценариев. В зависимости от различных форм фундамента, он может использоваться в сочетании с такими схемами фундаментов, как железобетонные ленточные фундаменты, железобетонные независимые фундаменты или свайные фундаменты.

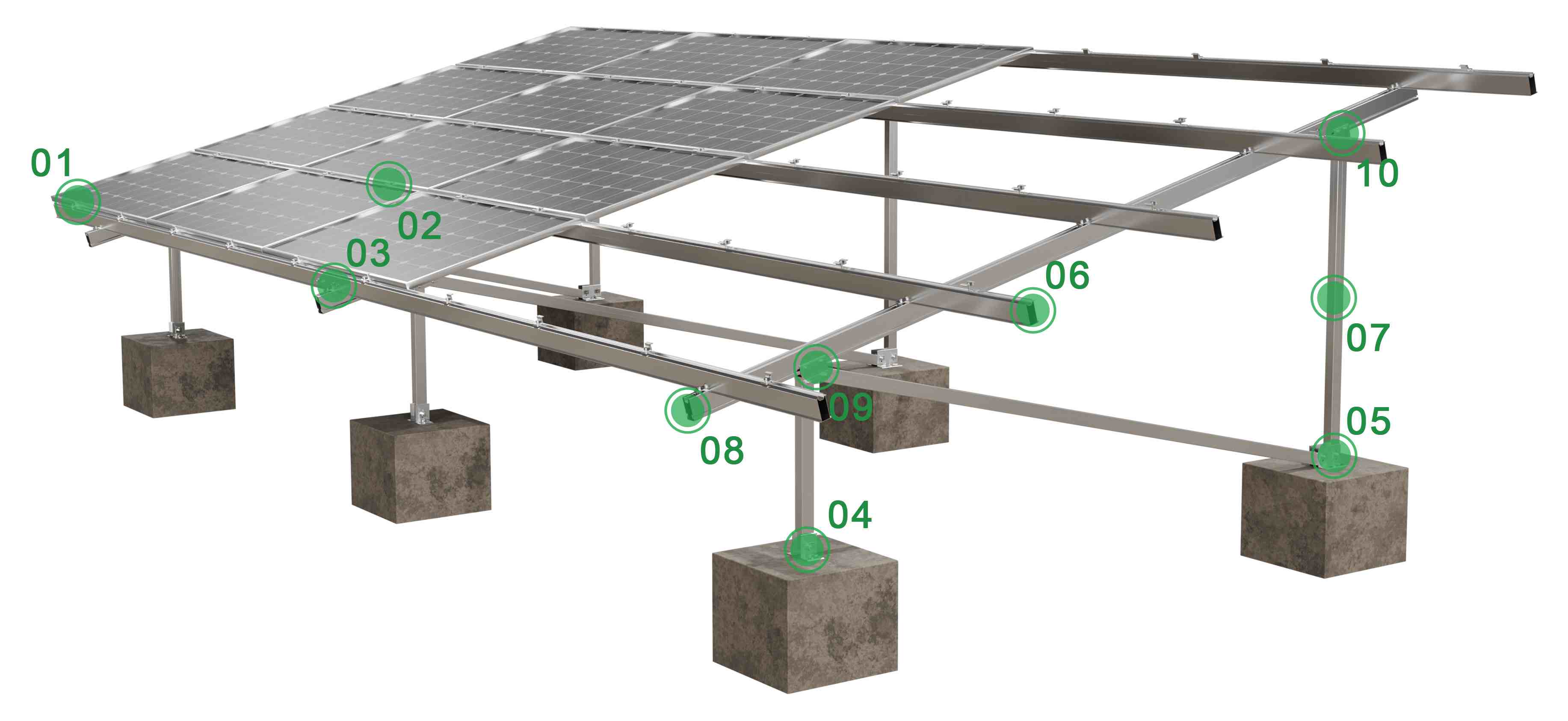

Компоненты изделия
Преимущество
Кронштейны для фотоэлектрических панелей из алюминиевого сплава обладают значительными преимуществами перед традиционными стальными кронштейнами по ряду параметров:
Параметры
| Установка | Земля |
| Ветровая нагрузка | до 60 м/с |
| Снеговая нагрузка | 1,4 кН/м² |
| Стандарты | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Материал | Анодированный алюминий AL 6005-T5, нержавеющая сталь SUS304 |
| Гарантия | Гарантия 10 лет |

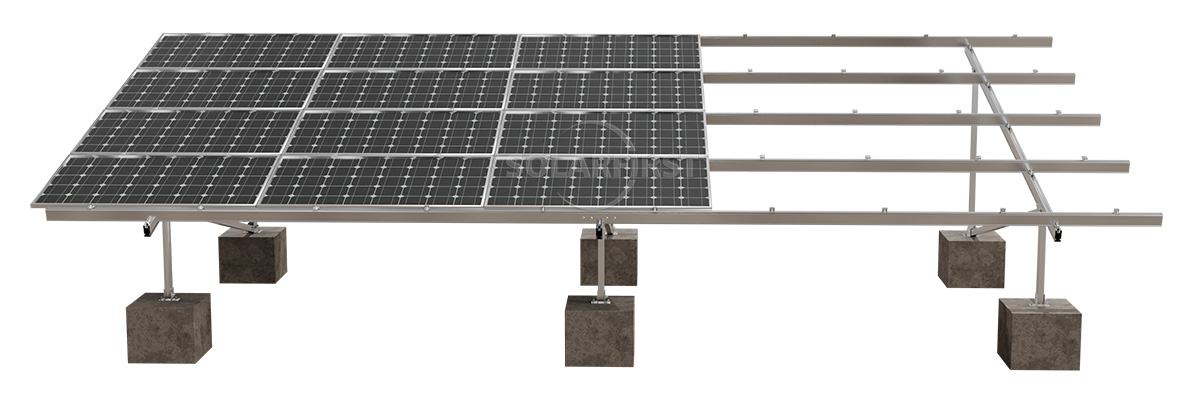

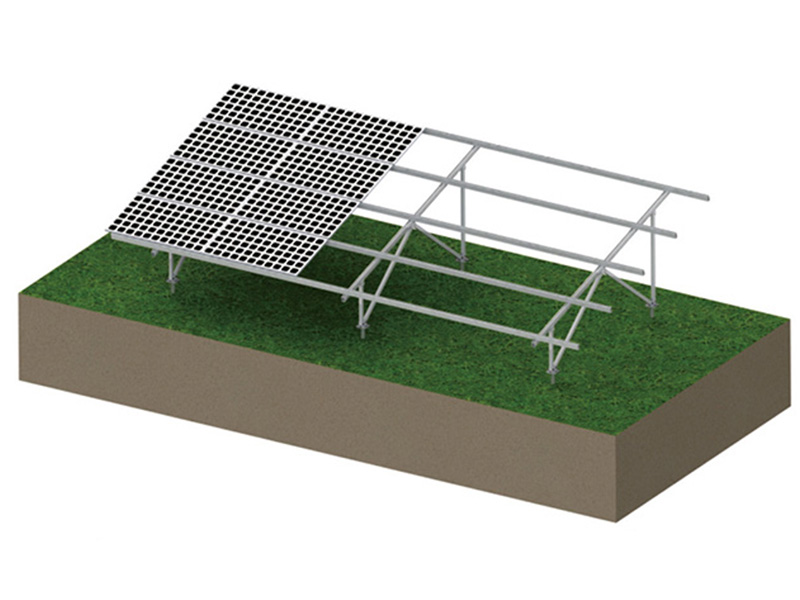

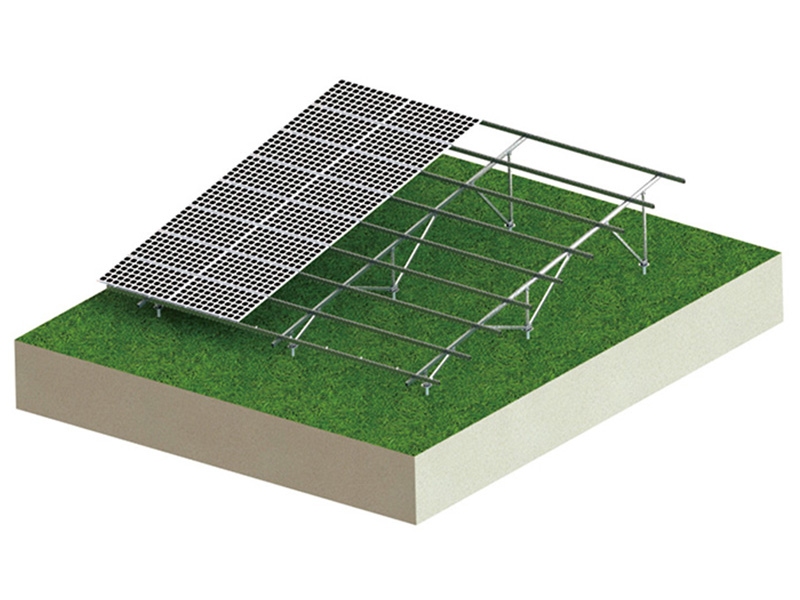

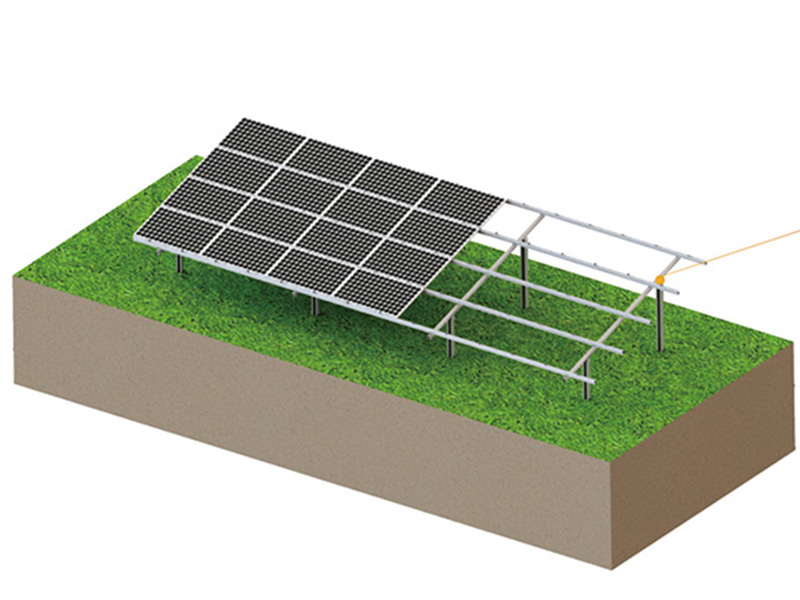

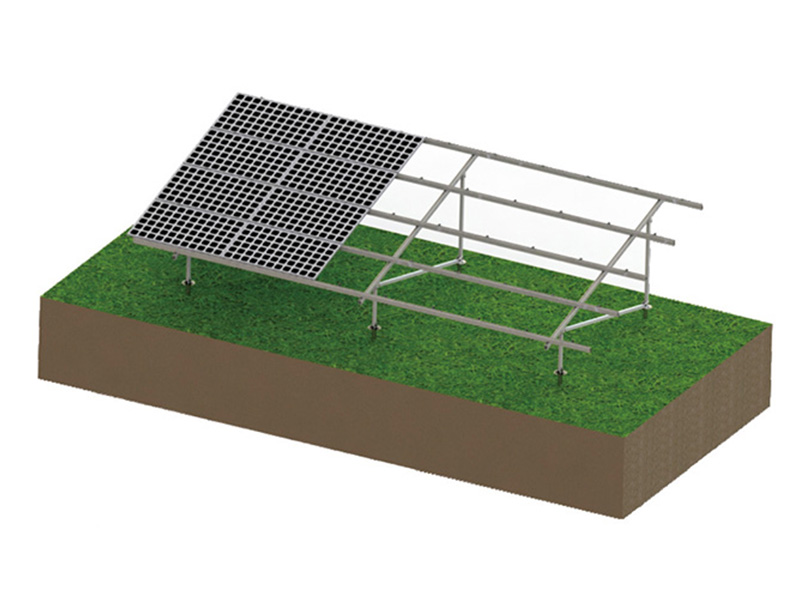

Структурные типы
Применимые сценарии
• Крупномасштабные централизованные наземные электростанции: большие (МВт и выше), открытая местность.
Легкие и эффективные кронштейны из алюминиевого сплава в сочетании со стабильными и надежными бетонными фундаментами являются основным выбором.
• Распределенные фотоэлектрические системы для промышленного и коммерческого применения: проекты малого и среднего размера, такие как открытые пространства заводов и парковки.
Бетонные балластные фундаменты отличаются гибкостью и адаптируемостью к существующим грунтовым условиям, а также короткими циклами монтажа.
• Вспомогательные проекты в области сельскохозяйственной фотовольтаики: под фотоэлектрическими модулями высаживаются сельскохозяйственные культуры.
Высота бетонного фундамента регулируется (500-2000 мм), что обеспечивает достаточно места для сельскохозяйственного использования.
• Дополнительные проекты в области фотоэлектрической энергетики в рыбоводстве: фотоэлектрические модули устанавливаются над рыбоводными прудами.
Бетонные свайные фундаменты устойчивы к коррозии и стабильны, что делает их подходящими для районов с колебаниями уровня воды.
• Районы с сильным ветром и снегопадом: высокая ветровая нагрузка и толстый слой снега.
Система прошла проверку с помощью расчетов предельного состояния ветро- и снегоустойчивости и подходит для скорости ветра ≤60 м/с и условий сильного снегопада.
Применимые типы почв
Геологические ограничения, которые следует учитывать.
Следующие геологические условия могут сделать бетонные ленточные фундаменты непригодными или чрезвычайно сложными для установки из-за недостаточной несущей способности или нестабильности грунта, что потребует предварительной оценки или выбора альтернативных типов фундаментов:
▶ Мягкая почва
Включая ил, илисто-глину, торф и насыпной грунт. Высокое естественное содержание воды и крайне низкая несущая способность (обычно фальсифицированная). < 80 кПа), склонны к деформации при сжатии и общей нестабильности.
▶ Проблемные почвы
Проваливающийся лёсс, пучинистые грунты, мерзлые грунты и засоленные грунты. При контакте с водой происходит значительное оседание, увеличение объема и пучение грунта, что сильно снижает устойчивость фундамента.
▶ Недостаточно уплотненная засыпка
Недавно засыпанный, кратковременно складированный, сложный по составу грунт, состоящий из обычных и различных насыпных материалов. Ещё не полностью уплотнился под собственным весом, что приводит к значительной и неравномерной осадке.
▶ Почва с высокой степенью коррозии
Хотя прямое воздействие химического состава почвы на сам бетон может быть ограниченным, оно может повлиять на долговечность фундамента в долгосрочной перспективе из-за инфильтрации грунтовых вод, что требует проведения специальной оценки.
▶ Особый рельеф
В районах с крутыми склонами, уклонами или высоким уровнем грунтовых вод гарантировать устойчивость протяженных фундаментов сложно.
Краткое содержание

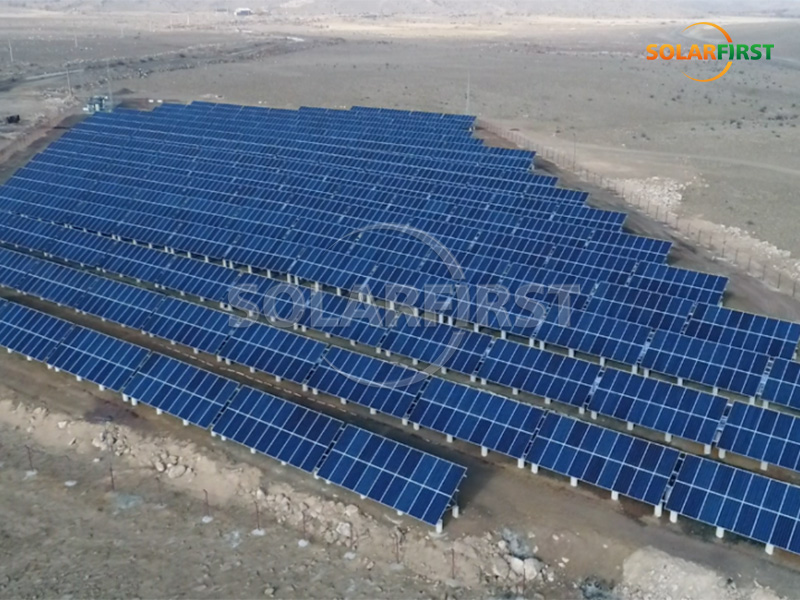

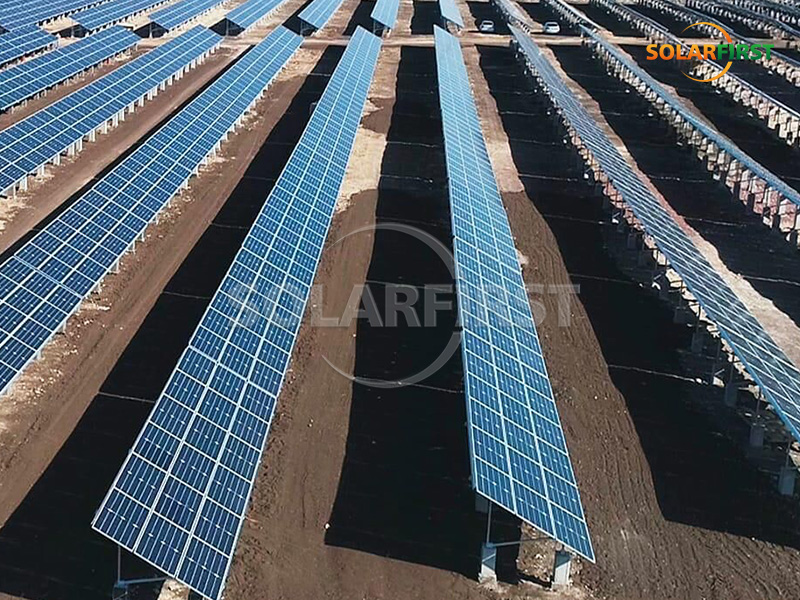

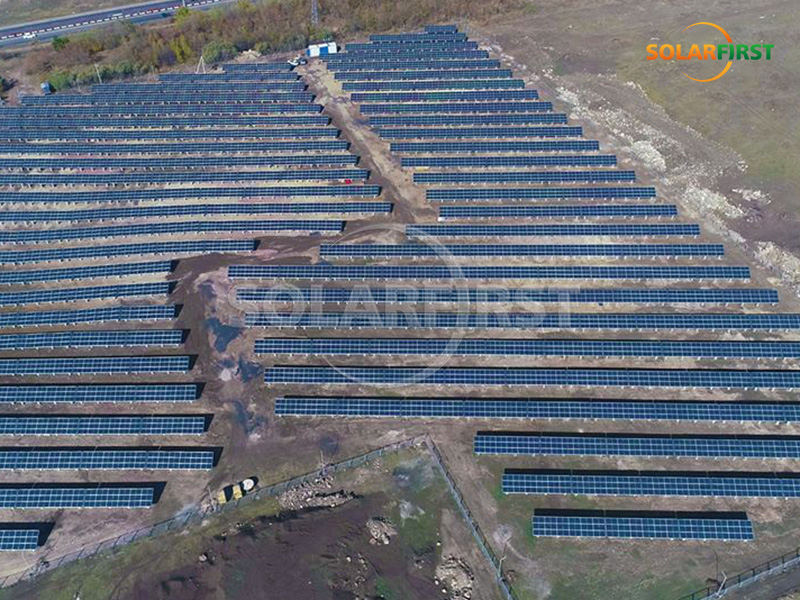

Справочная информация по проекту Solar First
