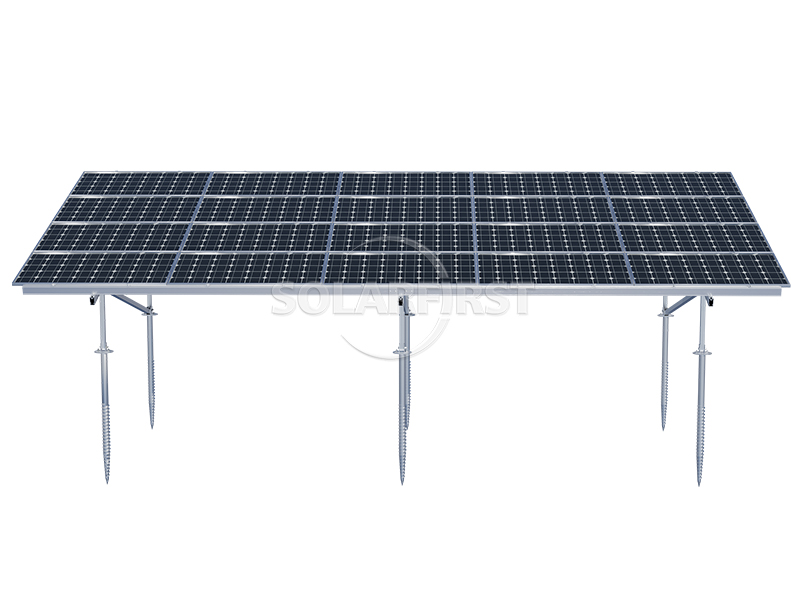

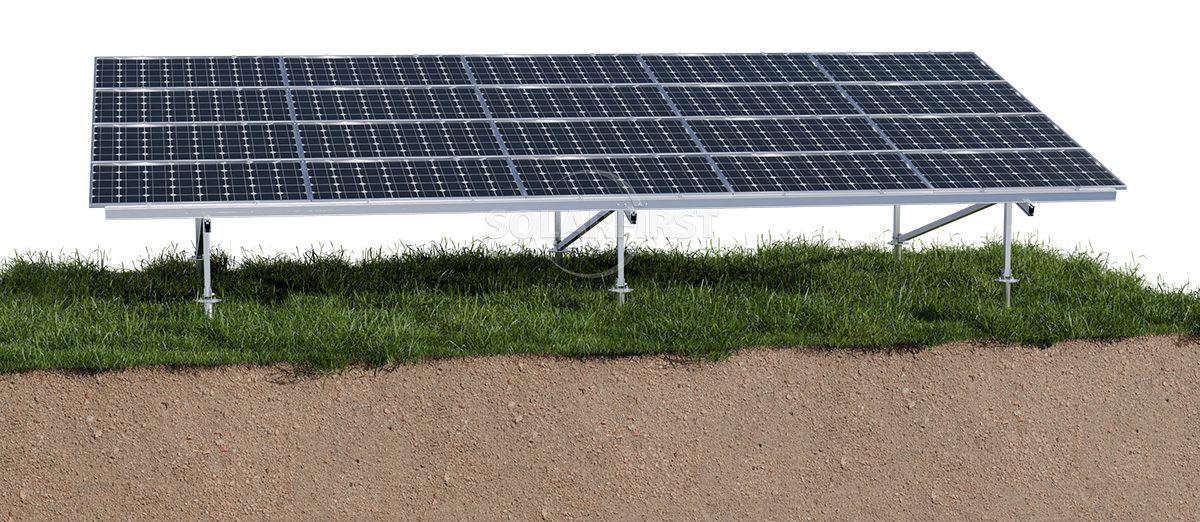

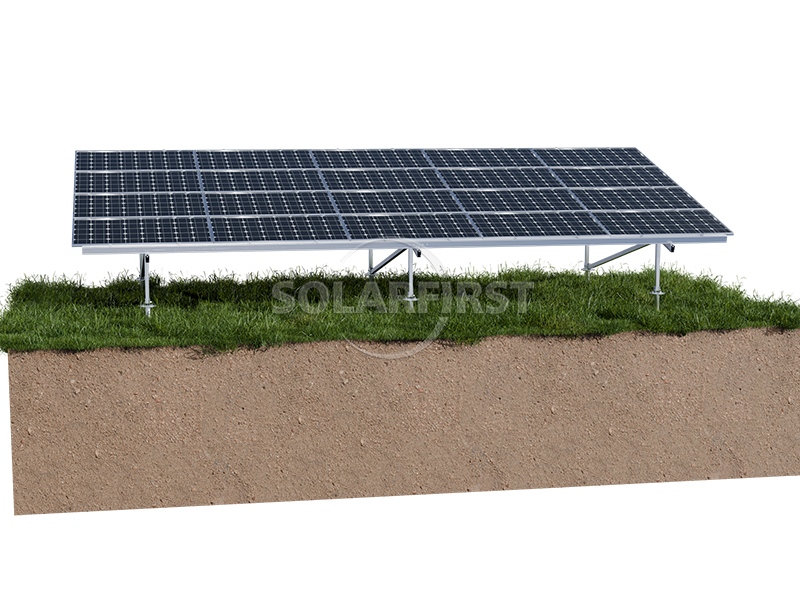

Система крепления фотоэлектрических панелей на основе спиральных грунтовых анкеров из алюминиевого сплава использует метод «вращательной установки» и конструкцию с «полностью алюминиевой антикоррозионной защитой», обеспечивая решение для наземной установки с меньшим воздействием на окружающую среду и более высокой эффективностью строительства для малых и средних фотоэлектрических проектов.
Цвет :
Natural silver（Colored according to customer requirements）Сертификация :
CE, TÜV, ISO9001, SGSМатериал :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,Происхождение продукта :
Tianjin, FujianПорт отправки :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Описание продукта

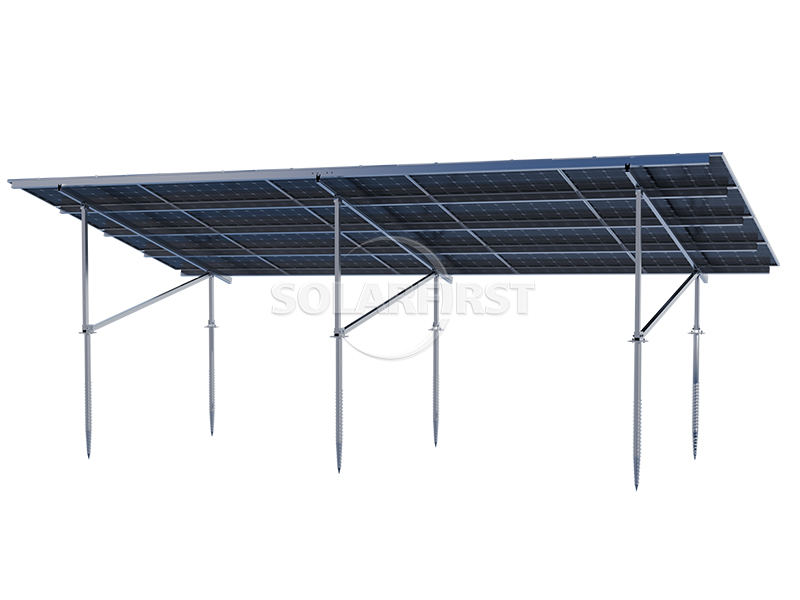

Эта система объединяет опоры для фотоэлектрических панелей со спиральными грунтовыми анкерами и подходит для электростанций коммерческого или общественного масштаба. Она обеспечивает быструю и стабильную опору грунта.

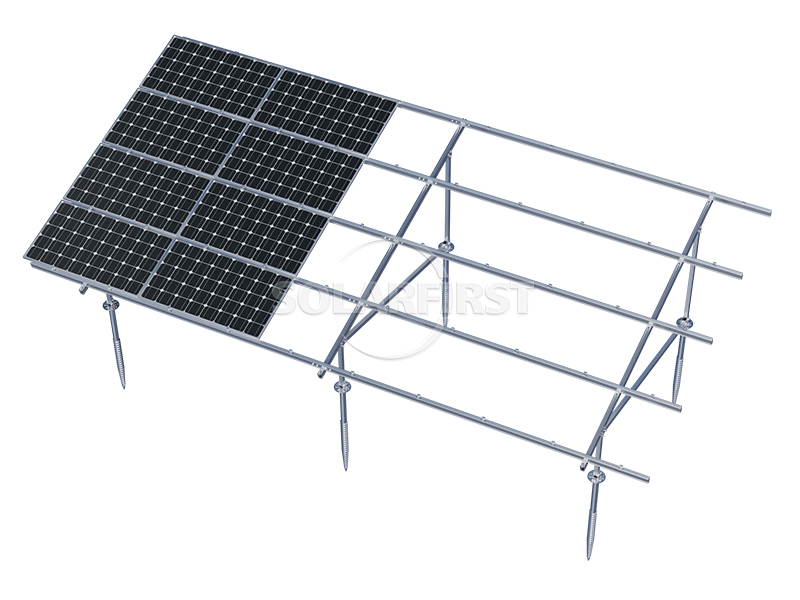

Основные компоненты изготовлены из высокопрочного алюминиевого сплава (например, AL6005-T5, AL6063-T5) и оснащены регулируемыми спиральными грунтовыми анкерами. В процессе строительства с помощью специальной машины спиральные грунтовые анкеры ввинчиваются в грунтовый слой, после чего к ним крепится сборная цельноалюминиевая опора. Весь процесс не требует выемки грунта для фундамента или использования бетона.

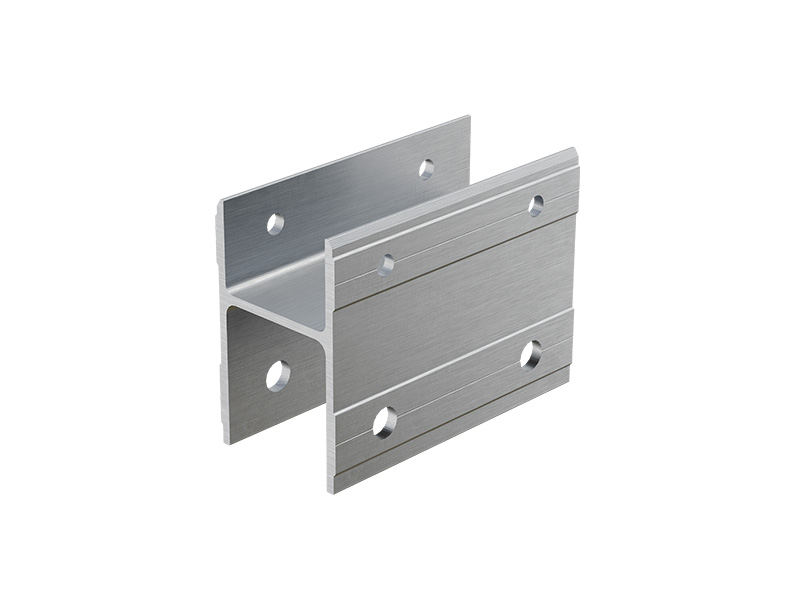

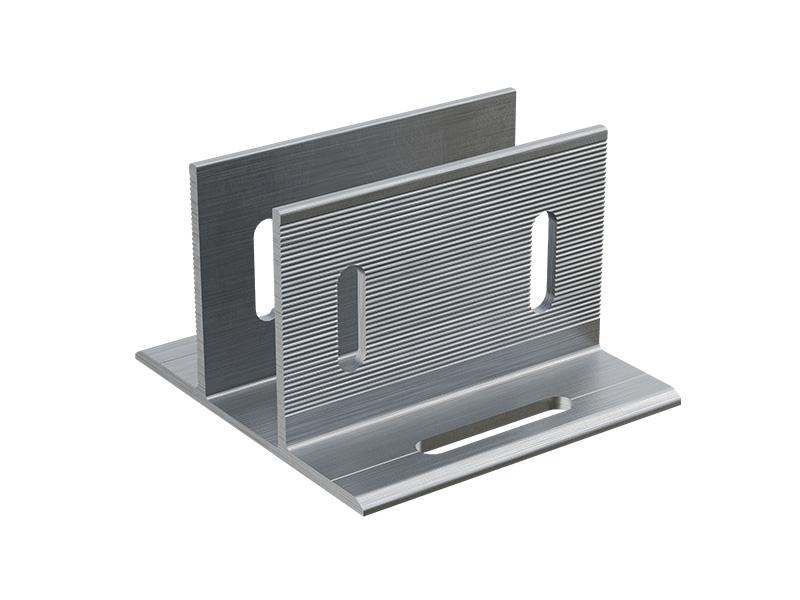

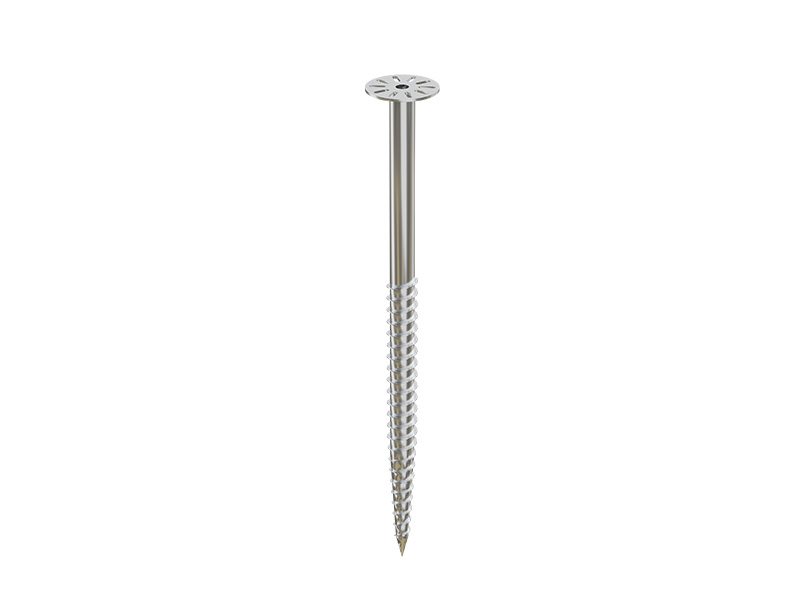

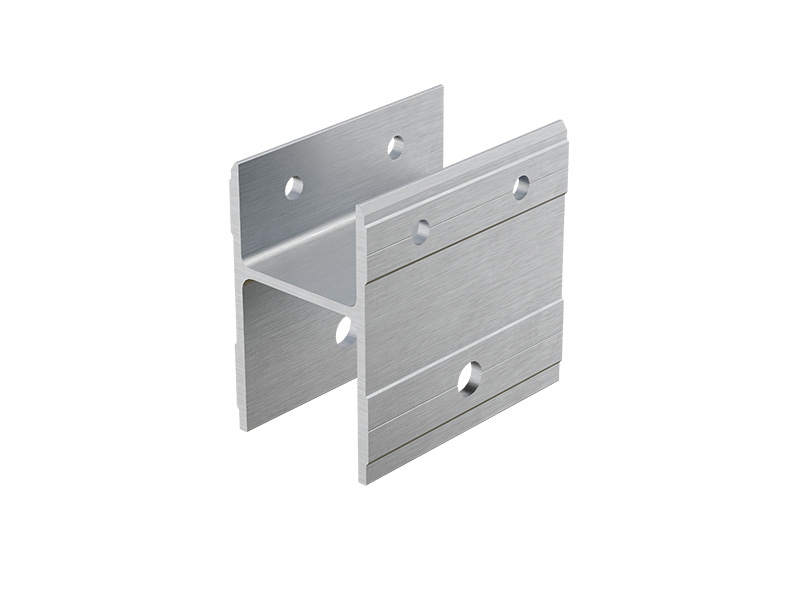

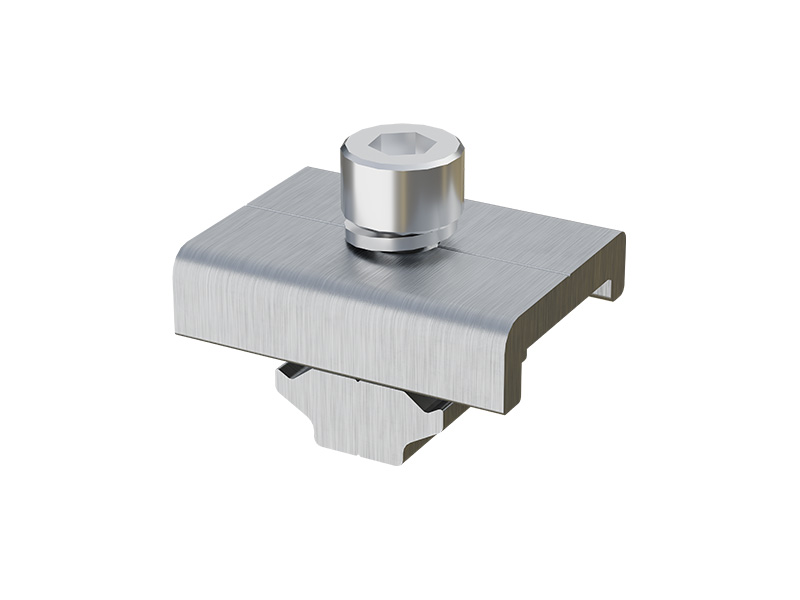

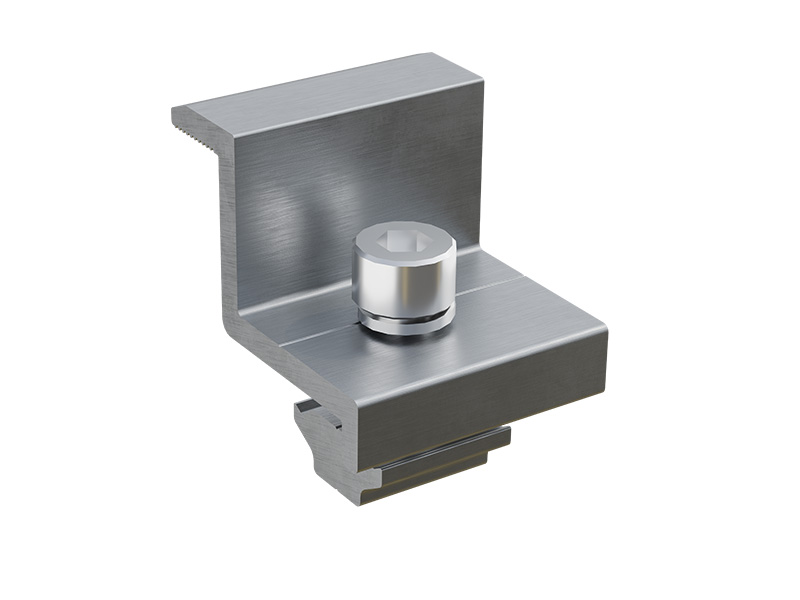

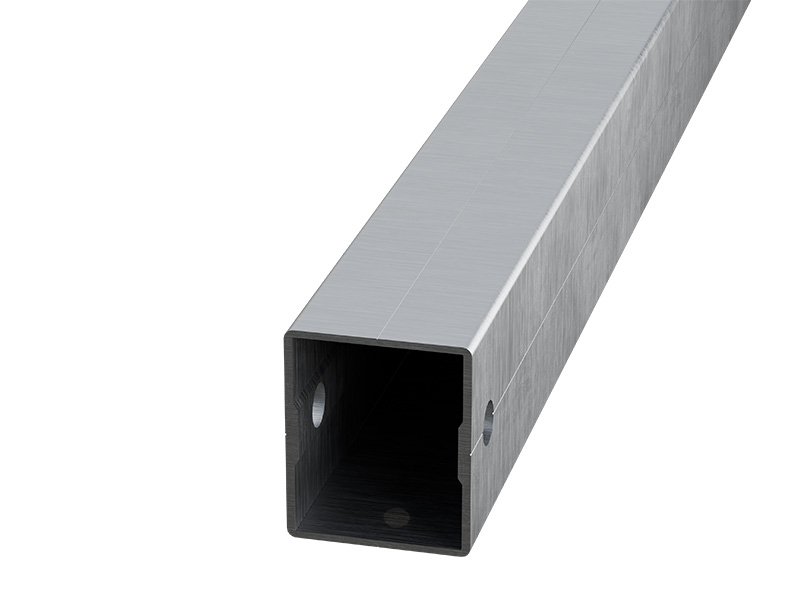

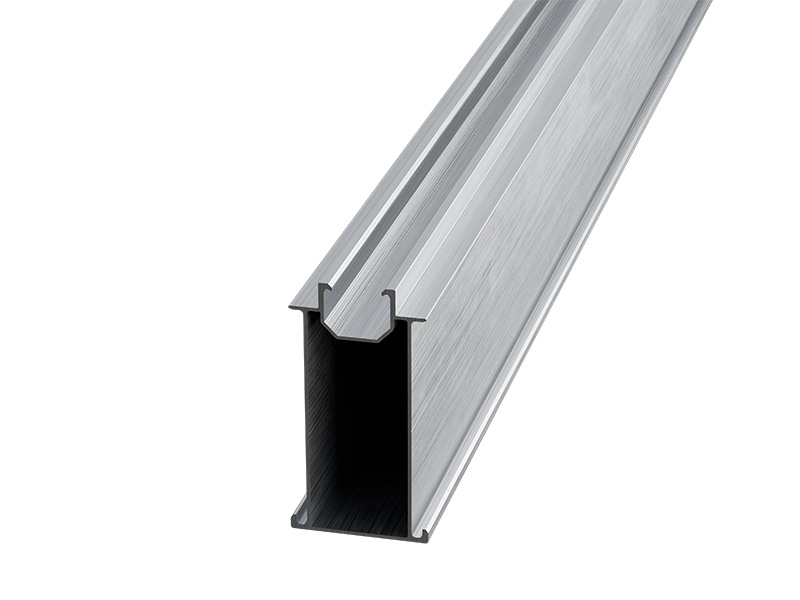

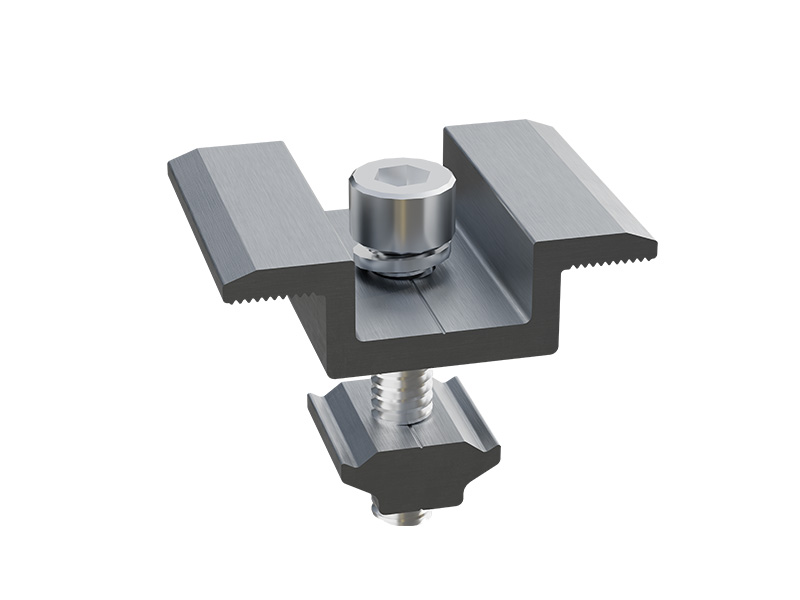

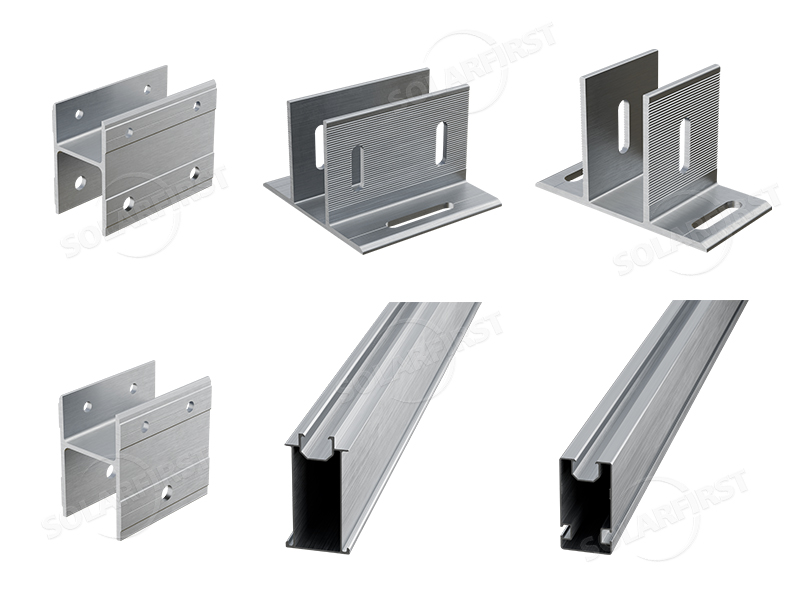

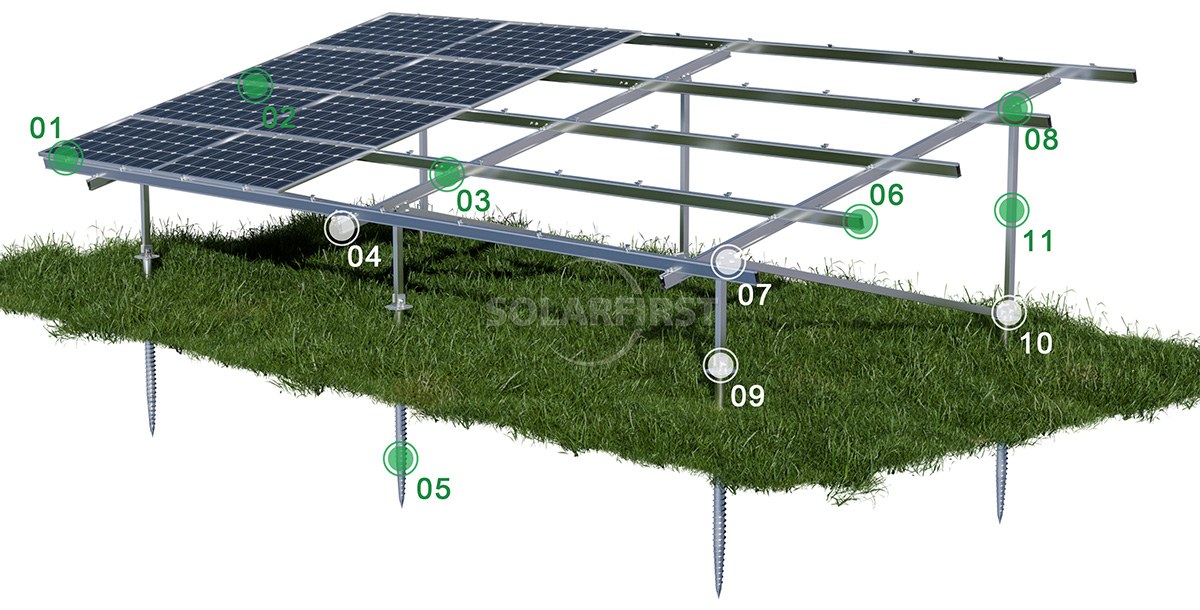

Компоненты изделия
Преимущество
Параметры
| Установка | Земля |
| Ветровая нагрузка | до 60 м/с |
| Снеговая нагрузка | 1,4 кН/м² |
| Стандарты | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Материал | Анодированный алюминий AL 6005-T5, нержавеющая сталь SUS304 |
| Гарантия | Гарантия 10 лет |
Применимые сценарии
▶ Крупномасштабные централизованные наземные фотоэлектрические электростанции
Подходит для электростанций мощностью в несколько мегаватт, требующих быстрого развертывания. Спиральные грунтовые анкеры не требуют выемки грунта или бетонирования, а сроки строительства значительно короче по сравнению с традиционными фундаментами.
▶ Проекты фотоэлектрических систем в холмистой и горной местности
Они способны адаптироваться к неровной местности и не требуют масштабного выравнивания грунта. Высота опор может регулироваться в зависимости от рельефа, что позволяет минимизировать воздействие на поверхностный слой почвы в горах.
▶ Пустыня Гоби и каменистая почва
Подходит для грунтов, содержащих гравий, гальку или мелкие каменные блоки, но не образующих сплошных слоев породы. Спиральные сваи можно устанавливать обычным способом. При необходимости для облегчения работ может быть проведено предварительное бурение.
▶ Сельскохозяйственные теплицы и проект по разведению рыбы с использованием фотоэлектрических систем являются взаимодополняющими.
Это практически не нарушает структуру почвы, что благоприятно сказывается на защите верхнего слоя. Спиральные лопасти повышают несущую способность и предотвращают вытягивание грунта, что делает их пригодными для использования на приливных отмелях или в районах с высоким уровнем воды.
▶ Песчаные и мягкие почвы
Строительство на песчаных и рыхлых грунтах более удобно.
▶ Распределенная фотоэлектрическая парковка
Строительные работы выполняются в быстром темпе и наносят минимальный ущерб поверхности земли.
Применимый тип почвы
Фундамент на спиральных сваях подходит для следующих распространенных типов грунта:
Геологические ограничения, которые следует учитывать.
Следующие геологические условия создают значительные трудности при монтаже или не подходят для данного метода. Необходимо провести предварительную оценку или перейти к другому типу фундамента.
▶ Непрерывные и неповрежденные пласты твердых горных пород
Поверхностный или неглубокий слой состоит из прочно скрепленных чистых горных пород, таких как гранит или известняк. Установка спиральных свай в такие породы затруднительна, поэтому их использование не рекомендуется. Вместо них можно рассмотреть применение скальных анкеров или сборных железобетонных фундаментов.
▶ Песчаный слой с чрезвычайно высокой текучестью.
В рыхлом песчаном слое с высокой текучестью несущая способность грунтовых анкеров недостаточна, и эффект неудовлетворительный.
▶ Сильно коррозионная почва
Несмотря на то, что алюминиевые сплавы обладают некоторой коррозионной стойкостью, в условиях высококоррозионной среды необходимо оценить дополнительные меры по борьбе с коррозией.
▶ Если содержание камней слишком высокое (например, превышает 30% по объему и имеет крупный размер частиц)
Сложность монтажа значительно возрастет. Необходимо заранее оценить, следует ли предварительно просверлить отверстия или перейти на другой тип фундамента.
Краткое содержание
В целом, эта система характеризуется ключевым конкурентным преимуществом: «быстрое возведение площадки, экологичность и адаптируемость к различным типам местности». Если ваш проект фотоэлектрической электростанции предъявляет строгие требования к срокам строительства, расположен на сложной или экологически чувствительной местности, или если вы стремитесь минимизировать проблемы с долгосрочным обслуживанием, эта система будет более привлекательной по сравнению с традиционным бетонным решением.

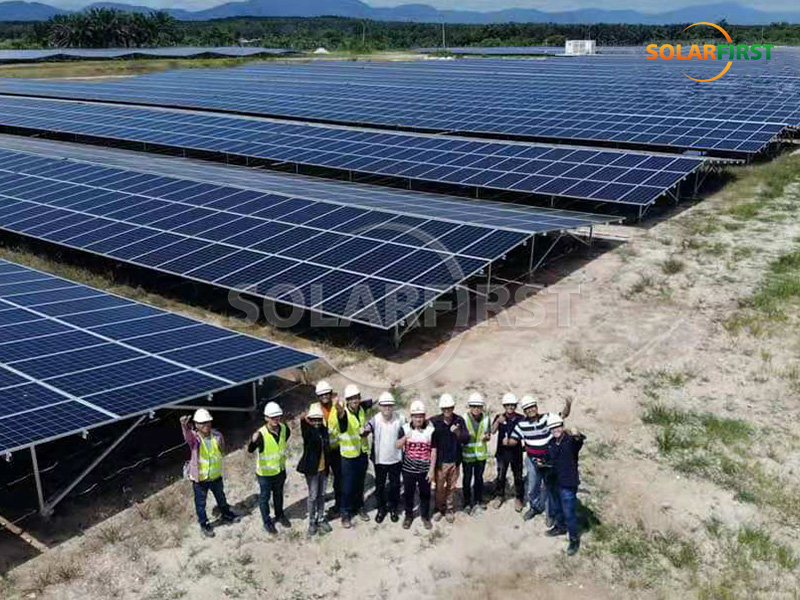

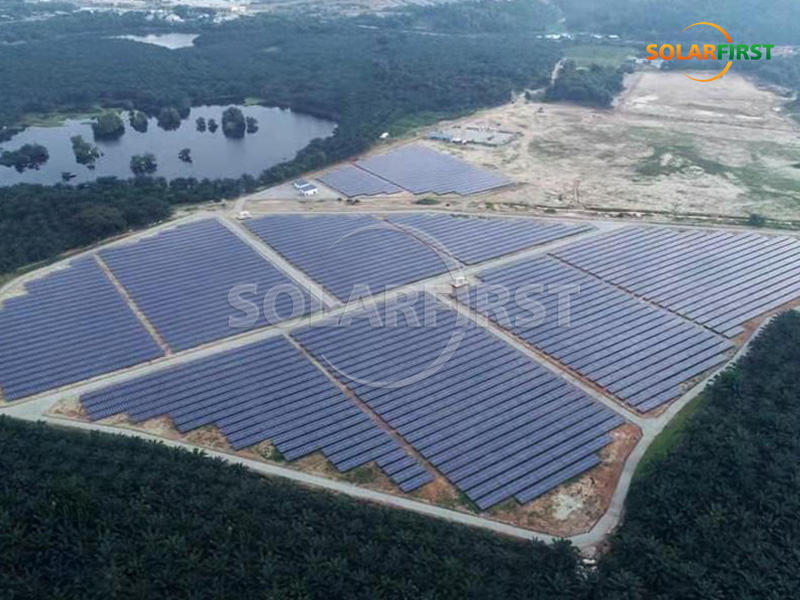

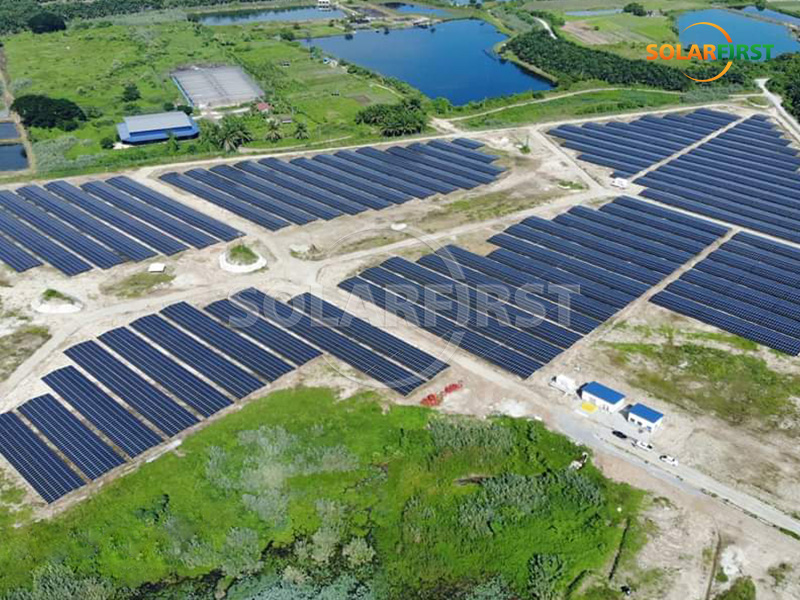

Справочная информация по проекту Solar First
