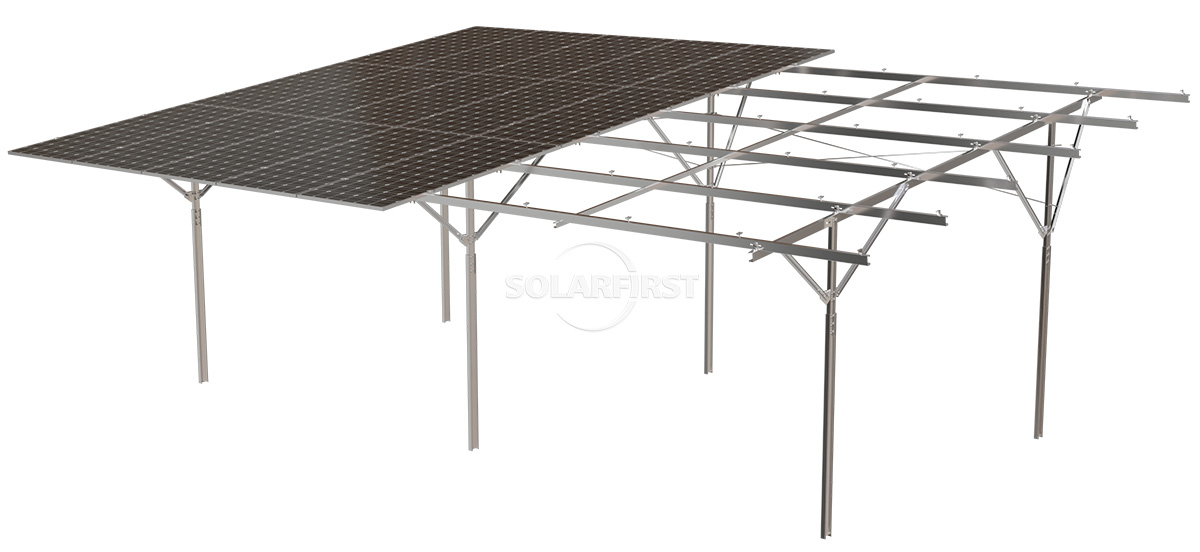

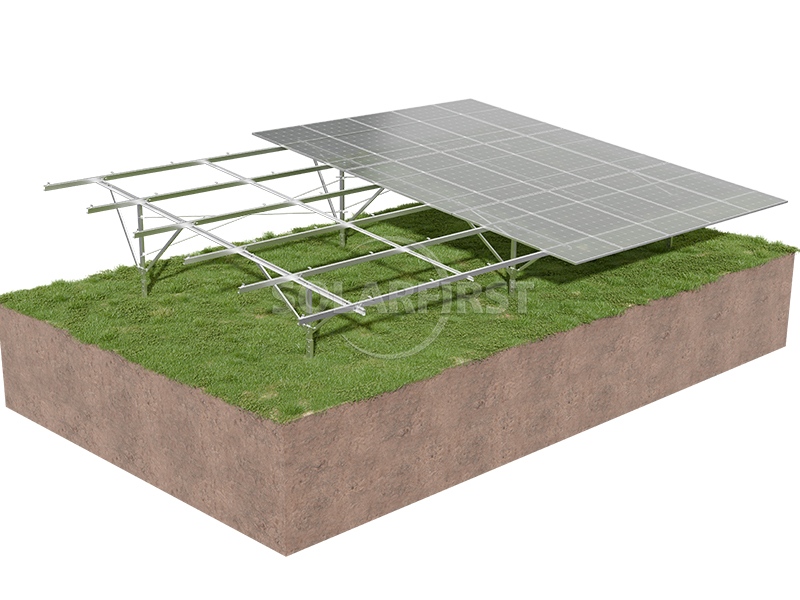

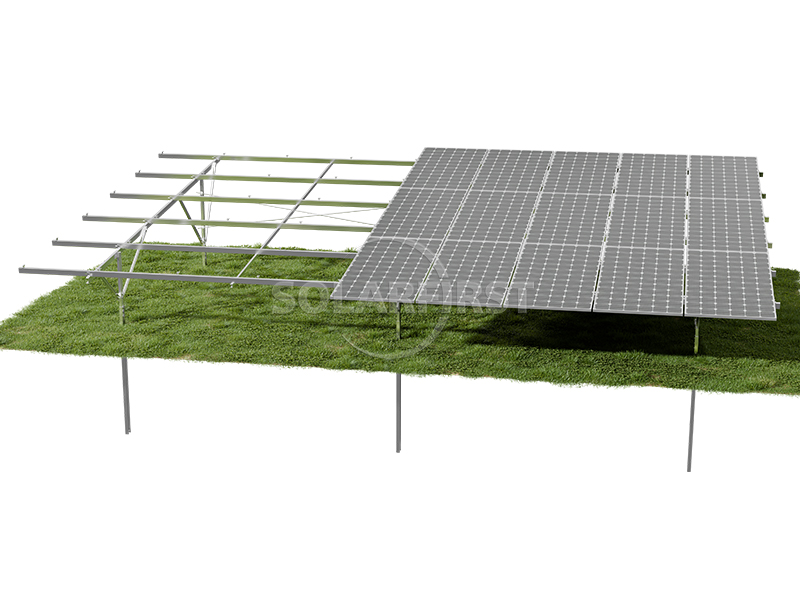

Наземное крепление для солнечных батарей на сваях из углеродистой стали.

В зависимости от типа фундамента и конструктивных особенностей, наземные фотоэлектрические (ФЭ) свайные системы можно разделить на следующие основные типы:

▪ Система спиральных свай:

Эта система использует стальные трубчатые сваи с винтовыми лопастями, которые ввинчиваются в грунт с помощью специальной техники. Не требуется вибрация или забивание, что приводит к минимальному нарушению структуры грунта. Подходит для пустынь, лугов, приливных отмелей, вечной мерзлоты и пустынь Гоби, особенно для сухих, твердых грунтов (каменистых грунтов, вечной мерзлоты, гравия, гальки и т. д.). Спиральные сваи многоразовые, что делает их экологически чистыми.

▪ Стальная одноколонная свайная система:

В этой системе в качестве фундамента используется одиночная оцинкованная стальная свая. Простая конструкция и одностоечная система значительно сокращают время забивки свай и повышают эффективность строительства фундамента. Подходит для неровной местности, высота опоры может регулироваться в зависимости от рельефа, что обеспечивает значительные экономические преимущества для крупномасштабных проектов.

▪ Стальная двухколонная свайная система:

Эта система имеет двухколонную конструкцию с головкой, способной вращаться на большие углы в трех направлениях. Подходит для сложных рельефов, таких как склоны и неровные поверхности. Двухколонная конфигурация обеспечивает более высокую структурную устойчивость и сопротивление боковым нагрузкам, что делает ее особенно подходящей для районов с высокими ветровыми нагрузками. Система сборных железобетонных трубчатых свай (PHC Pile): Эта система использует предварительно напряженные высокопрочные железобетонные трубчатые сваи, забиваемые в грунт, с предварительно установленной стальной пластиной или болтами сверху для соединения с верхней опорой. Она подходит для районов с высокими требованиями к зазорам, районов, подверженных наводнениям, приливных отмелей и мягких грунтов. Сборные железобетонные свайные фундаменты могут быть предварительно изготовлены и произведены серийно на заводах, что обеспечивает стабильное и надежное качество.

▪ Система свай, работающих под статическим давлением:

Эта система использует гидравлический статический забивной насос для вдавливания сборных свай (в основном трубчатых свай или стальных свай) в грунт. Она отличается низким уровнем шума при строительстве и отсутствием вибрации. Особенно подходит для зон, чувствительных к шуму и вибрации, таких как городские окраины, и применима к грунтовым слоям с высокой несущей способностью.

▶ Важное геологическое исследование на месте:

Перед началом строительства необходимо заказать профессиональное геологическое обследование для определения типа грунта и его несущей способности (≥120 кПа для типичных сценариев). Геотехническое исследование является обязательным условием для выбора подходящего типа свай и определения глубины забивки; строительство вслепую, основываясь на опыте, строго запрещено.

▶ Точная схема расположения свай:

Перед забивкой свай необходимо произвести замеры в соответствии с проектной документацией, чтобы определить точные координаты каждой сваи. Для строгого контроля отклонений в положении свай можно использовать метод позиционирования с помощью стального троса, обеспечивая соответствие расстояния и высоты свай на всей площадке проектным требованиям.

▶ Выбор метода строительства и управление технологическим процессом:

Винтовые сваи следует забивать с помощью роторного бурения; забивка молотом строго запрещена во избежание повреждения винтовых лопастей. Стальные и сборные железобетонные сваи предпочтительно забивать с помощью гидравлического вибрационного молота зажимного типа, или можно использовать забивку молотом. Глубина забивки свай должна строго контролироваться в соответствии с проектными значениями; контроль высоты сваи и отклонения ее положения является ключевым элементом контроля качества строительства.

▶ Специальная обработка для строительства в зимний/дождливый сезон:

При зимнем строительстве глубину свайного фундамента следует корректировать в зависимости от глубины промерзания грунта. В районах с высоким уровнем грунтовых вод следует отдавать предпочтение забивным свайным фундаментам, а не монолитным железобетонным сваям (последние сложно строить и обслуживать зимой).

▶ Защита от коррозии:

Антикоррозионное покрытие, полученное методом горячего цинкования, не должно быть повреждено во время установки строительных лесов. В районах с сильно коррозионными грунтами требуются более эффективные меры защиты от коррозии (например, увеличение толщины цинкового покрытия или использование эпоксидного покрытия); обычные стальные сваи, полученные методом горячего цинкования, не следует использовать напрямую.

▶ Контроль точности монтажа:

При монтаже необходимо убедиться, что вертикальность колонн (вертикальность ≤ 1 мм), горизонтальность балок и общий угол наклона системы строительных лесов соответствуют проектным требованиям. Горизонтальное отклонение по всей длине с востока на запад (на одной и той же высоте) должно быть ≤ 10 мм. Приемка стационарных строительных лесов должна соответствовать соответствующим положениям «Стандарта приемки качества строительства стальных конструкций» GB 50205.

▶ Проверка нагрузки:

Для районов с высокими ветровыми и снеговыми нагрузками требуется профессиональная проверка проектной документации. Ветровые и снеговые нагрузки следует рассчитывать, используя значения с периодом повторяемости 25 лет. Коэффициент формы для ветровой нагрузки на фундамент должен составлять ±1,3.

▶ Проверка испытательного свая:

Перед началом строительства рекомендуется провести испытания свай для проверки их несущей способности (включая несущую способность на сжатие, растяжение и горизонтальное смещение), чтобы подтвердить обоснованность и надежность проекта.

▶ Охрана территорий и восстановление окружающей среды:

После завершения строительства временные строительные сооружения следует незамедлительно демонтировать и очистить, а загрязненную поверхность восстановить, чтобы минимизировать ущерб экологической среде объекта.
