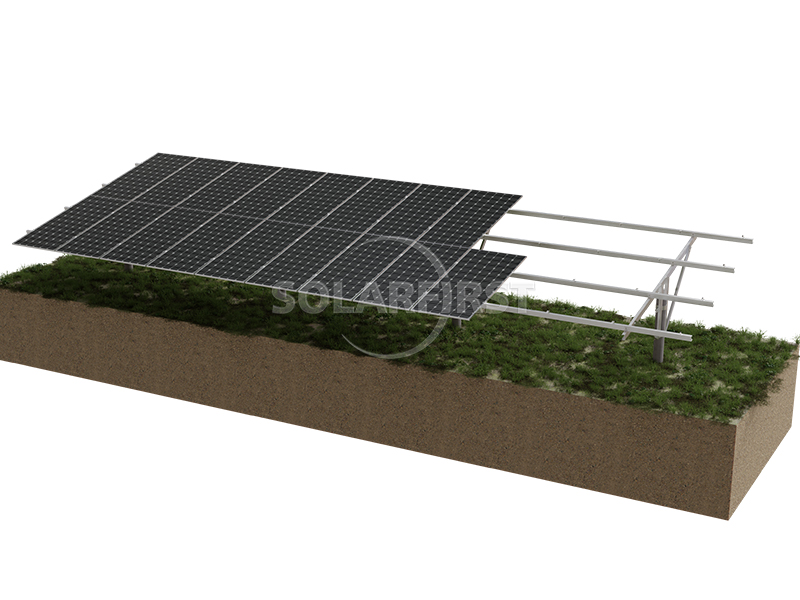

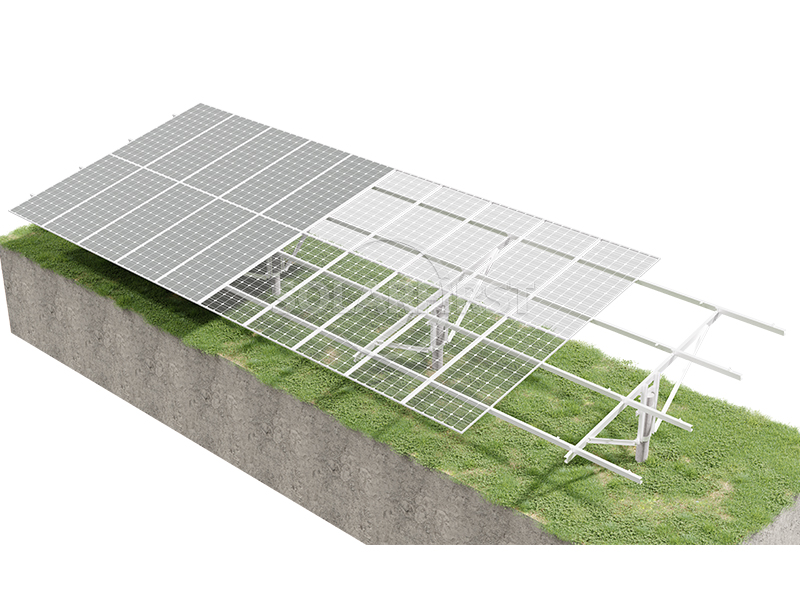

Наземное крепление для солнечных батарей PHC Pile - углеродистая сталь

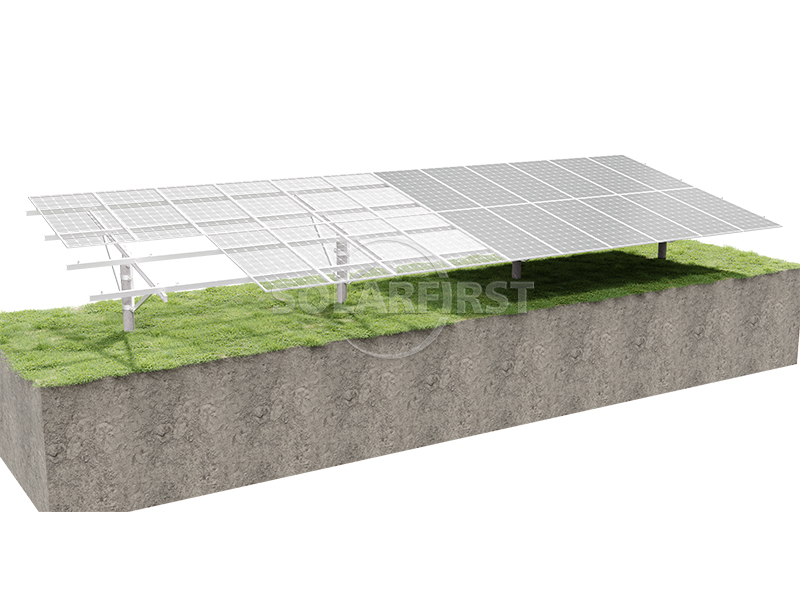

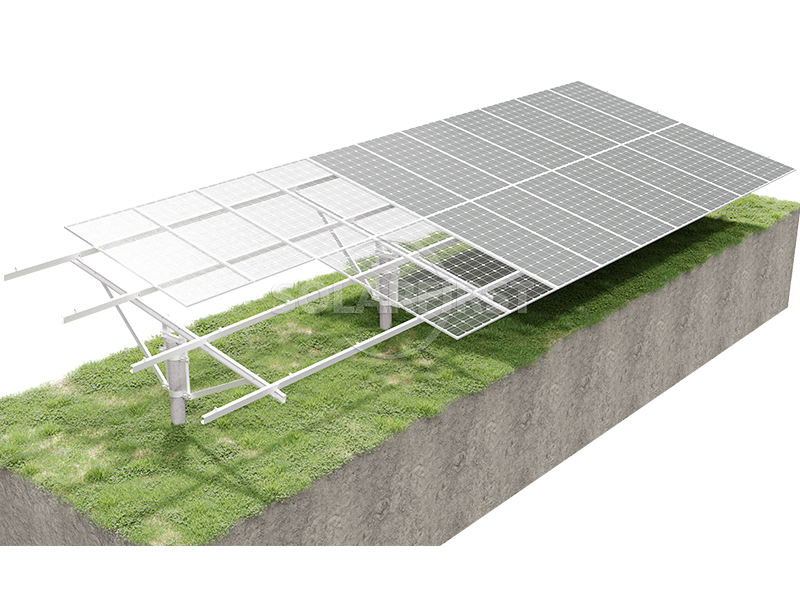

Система крепления солнечных фотоэлектрических модулей на земле из углеродистой стали — трубчатые сваи из углеродистой стали — представляет собой интегрированную конструкцию, сочетающую в себе предварительно напряженные высокопрочные железобетонные трубчатые сваи (сваи из углеродистой стали) в качестве фундамента и систему крепления фотоэлектрических модулей из углеродистой стали. Трубчатые сваи из углеродистой стали забиваются в грунт статическим давлением или молотом, заменяя традиционные железобетонные независимые фундаменты или ленточные фундаменты. В верхней части системы крепления используются профили из углеродистой стали Q235B или Q355B, подвергнутые горячему цинкованию или антикоррозионной обработке цинком, алюминием и магнием, для фиксации солнечных фотоэлектрических модулей.

Этот продукт сочетает в себе высокую несущую способность, высокую устойчивость к изгибу, а также быстроту и экологичность строительства трубчатых свай PHC с высокой прочностью, контролируемой стоимостью и простотой обработки опор из углеродистой стали. В настоящее время это предпочтительное решение для поддержки фундаментов крупных наземных электростанций, особенно для проектов, связанных с интеграцией рыболовства и солнечной энергетики, а также для участков с мягкими грунтами.

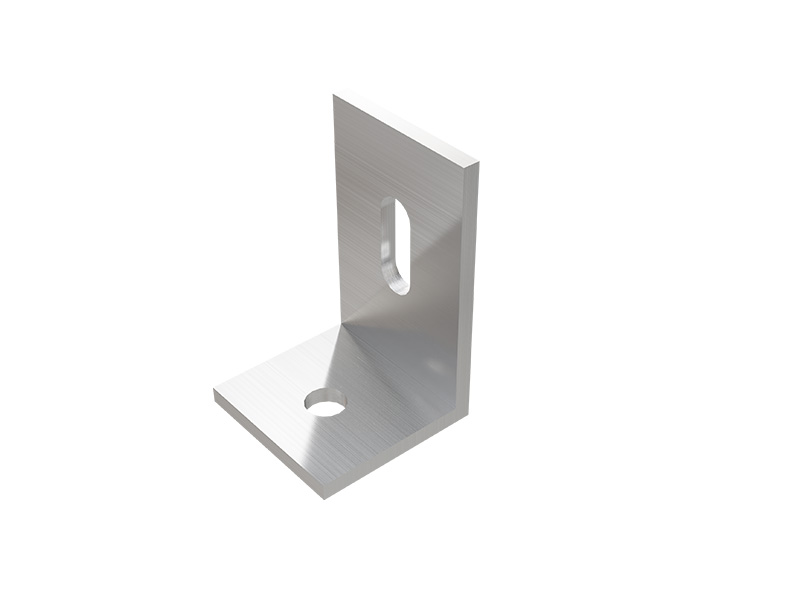

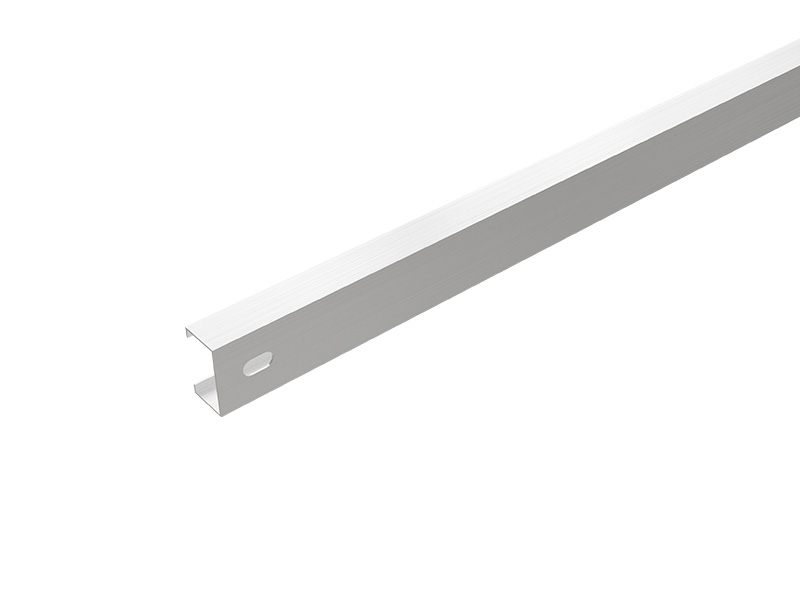

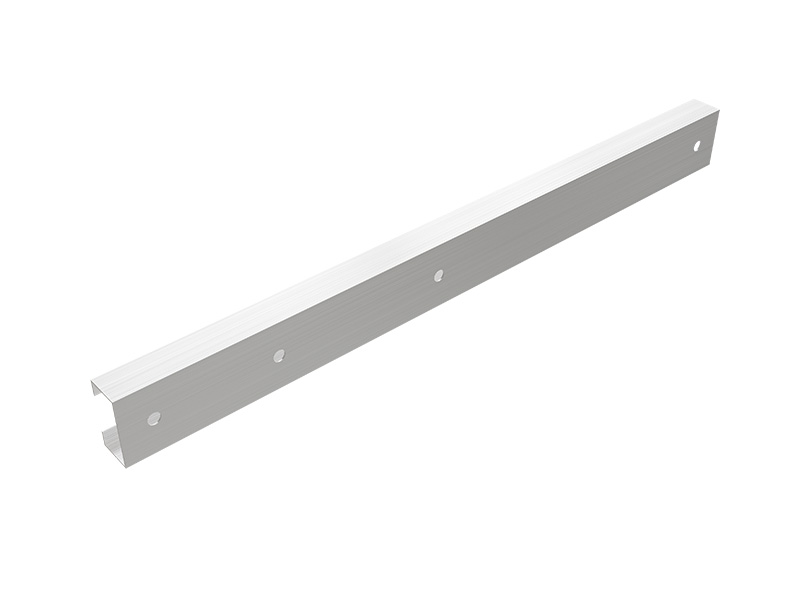

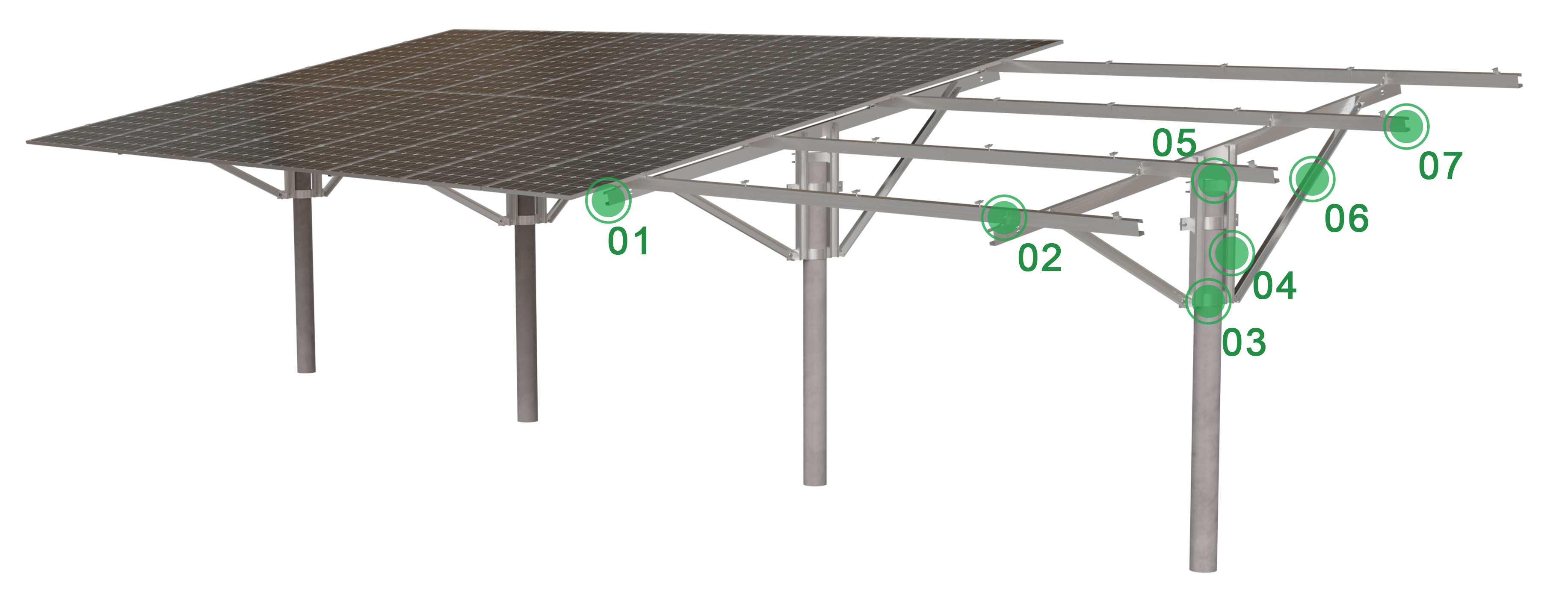

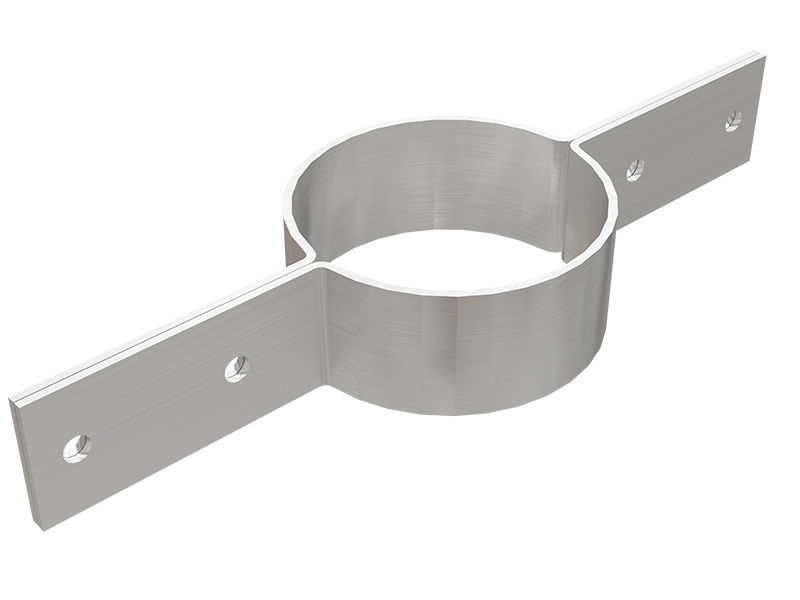

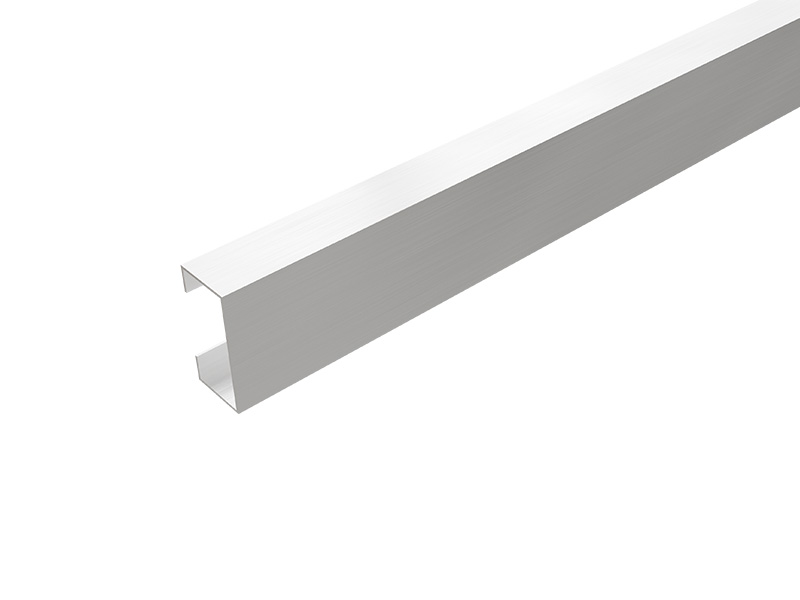

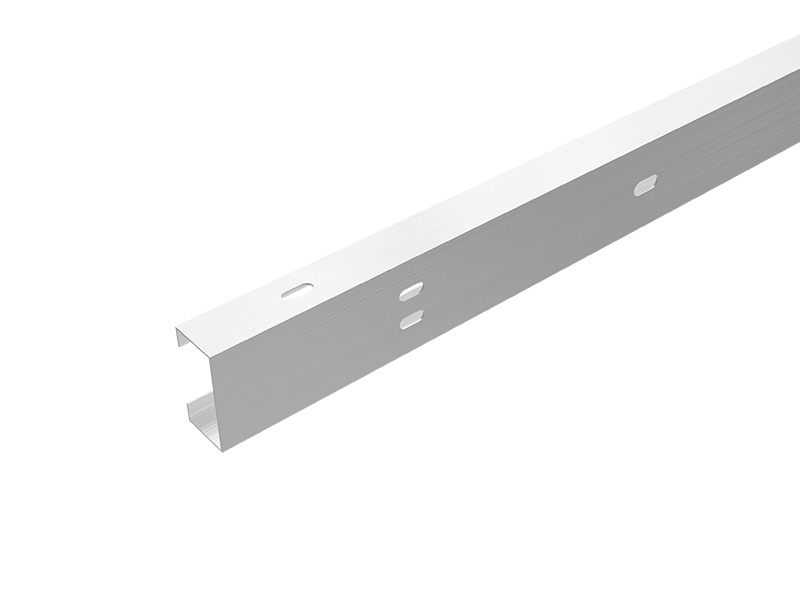

Компоненты изделия

Преимущество

▪ Высокая несущая способность и минимальная деформация:

Трубчатые сваи PHC используют высокопрочный бетон класса C80 или выше и предварительно напряженную стальную арматуру, демонстрируя значительно более высокую устойчивость к сжатию, растяжению и горизонтальным нагрузкам по сравнению с обычными монолитными сваями. Контроль за образованием трещин в теле сваи также осуществляется с особой тщательностью.

▪ Быстрое строительство и короткие сроки выполнения:

Используя сваебойные машины статического давления или дизельные молотки, одна машина может забивать от 100 до 300 свай в день. Затвердевание бетона не требуется, и опорные конструкции можно устанавливать сразу же.

▪ Экологически чистый продукт:

Метод не требует земляных работ, не предполагает сброса ила, отличается низким уровнем шума (метод статического давления) и минимальным воздействием на водные объекты и почву, что делает его особенно подходящим для экологически чувствительных районов.

▪ Общее преимущество в стоимости:

В районах с мягкими грунтами, по сравнению с монолитными сваями и стальными опорными конструкциями, фундаменты на трубчатых сваях из высокопрочного чугуна позволяют сэкономить 20-30% средств, а также значительно сократить сроки строительства.

▪ Интегрированная связь между опорой и фундаментом:

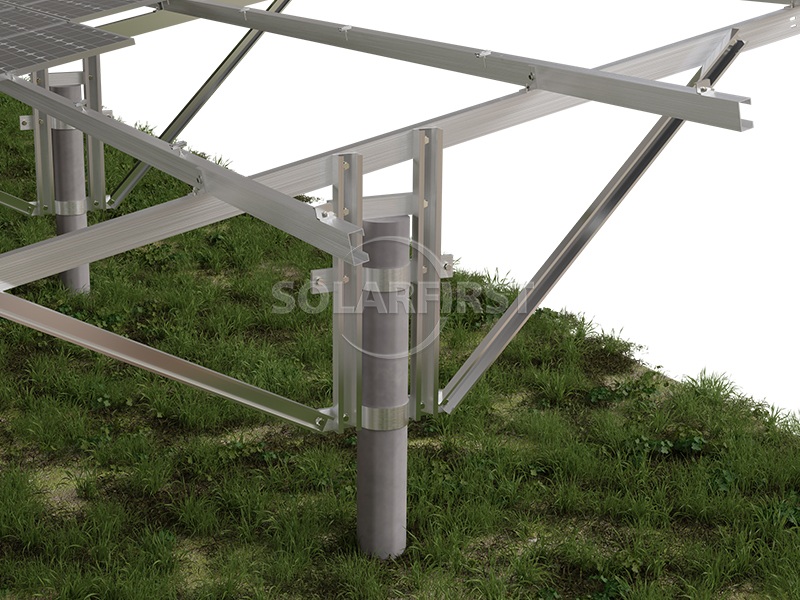

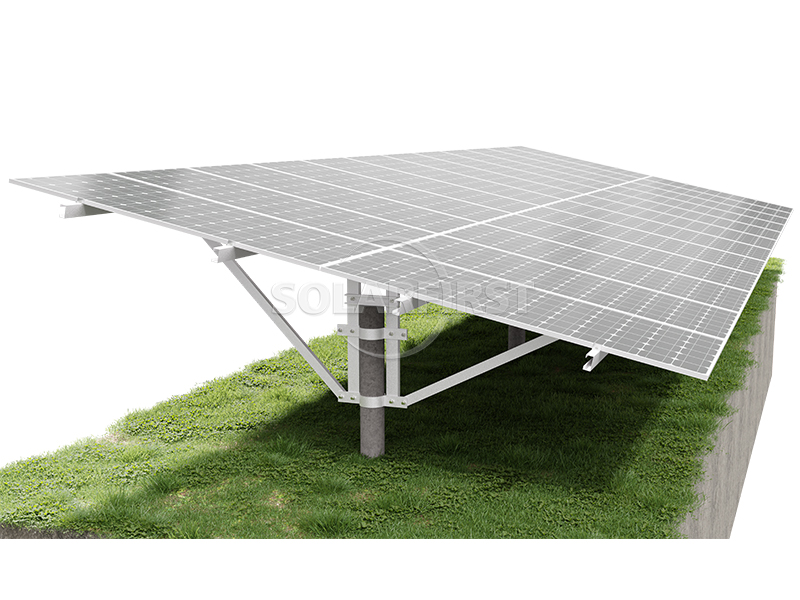

В верхней части свай PHC предварительно заделаны стальные пластины или фланцы, которые привариваются или прикручиваются болтами к колоннам из углеродистой стали на месте установки, обеспечивая надежную жесткость и исключая необходимость вторичного цементирования.

▪ Подходит для опор больших пролетов:

Опоры из углеродистой стали обладают высокой жесткостью, и в сочетании с высоким сопротивлением изгибу трубчатых свай из полиэтилена высокой плотности (PHC) можно добиться большего расстояния между сваями (обычно от 4 до 8 метров), что позволяет сократить количество используемых свай.

Параметры

Применимые сценарии

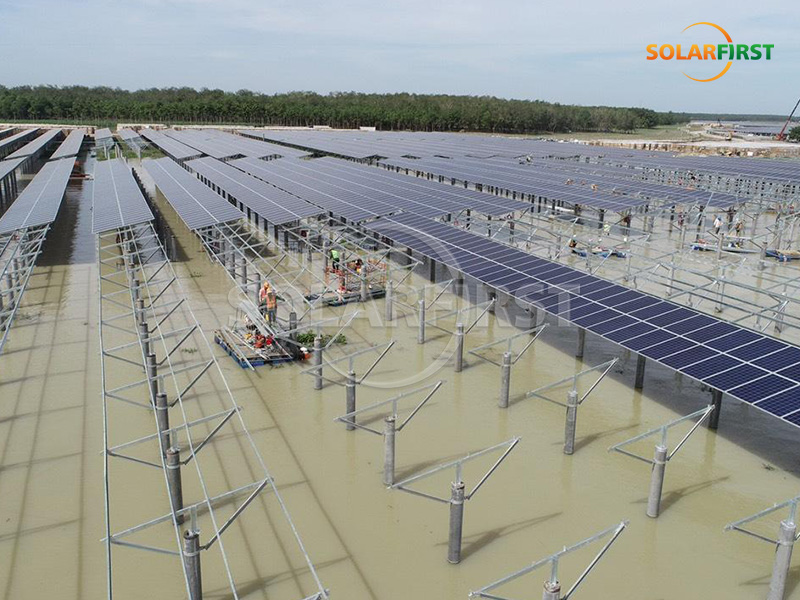

▶ Гибридные электростанции, использующие солнечную энергию и аквакультуру:

В рыбоводных прудах, креветочных заводах и других водных объектах, где традиционные методы земляных работ для закладки фундамента затруднены, трубчатые сваи PHC можно устанавливать непосредственно на поверхности воды. Сваи устойчивы к коррозии и циклам замораживания-оттаивания, не оказывая негативного влияния на аквакультуру.

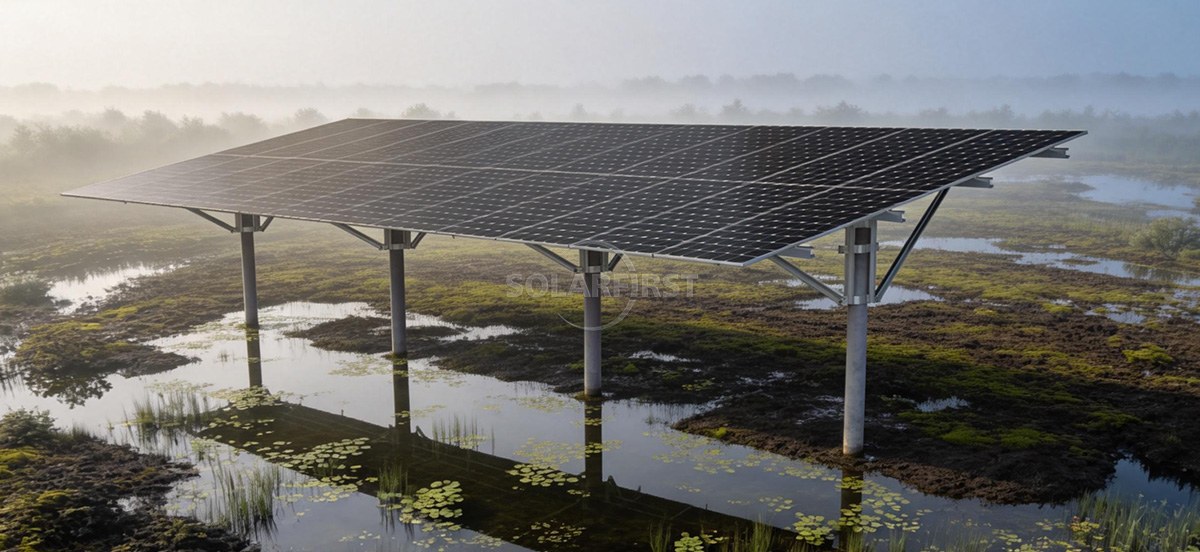

▶ Приливные отмели, болота и поймы:

В районах с высоким уровнем грунтовых вод и мягкими грунтами котлованы подвержены обрушению. Трубчатые сваи PHC забиваются в грунт, что исключает необходимость осушения.

▶ Участки с мягкими грунтами и заиливанием:

В прибрежных аллювиальных равнинах и озерных осадочных районах трубчатые сваи из полиэтилена высокой плотности обеспечивают надежную опору за счет бокового трения и несущей способности торца.

▶ Пустыни и пустыня Гоби:

В районах с мягким грунтом и высококоррозионными средами трубчатые сваи из полиэтиленгликоля могут проникать сквозь поверхностный эоловый песок, достигая устойчивого несущего слоя.

▶ Гористые и холмистые районы:

В районах с пологими склонами и тонким слоем почвы можно избежать масштабных земляных работ, что снизит экологическое воздействие.

▶ Сельскохозяйственные/пастбищные гибридные солнечные электростанции:

Увеличив высоту фотоэлектрических панелей, можно использовать пространство под ними для посадки растений или выпаса скота. Кучи фотоэлектрических панелей наносят минимальный ущерб верхнему слою почвы.

Применимый тип почвы

• Мягкие или пластичные связные грунты: Хорошее боковое трение, облегчает забивку свай.
• Ил, илистистый песок: Ил средней и высокой плотности может обеспечить высокую несущую способность, но для этого требуется мощная сваебойная машина.
• Ил, илистая почва: При проектировании свай методом трения требуется достаточная длина сваи, но необходимо проверить ее устойчивость к изгибу.
• Рыхлый или среднеплотный песок: Хороший несущий слой на конце сваи, обратите внимание на выбор типа конца сваи (открытый/закрытый).

Примечания для внимания

Краткое содержание

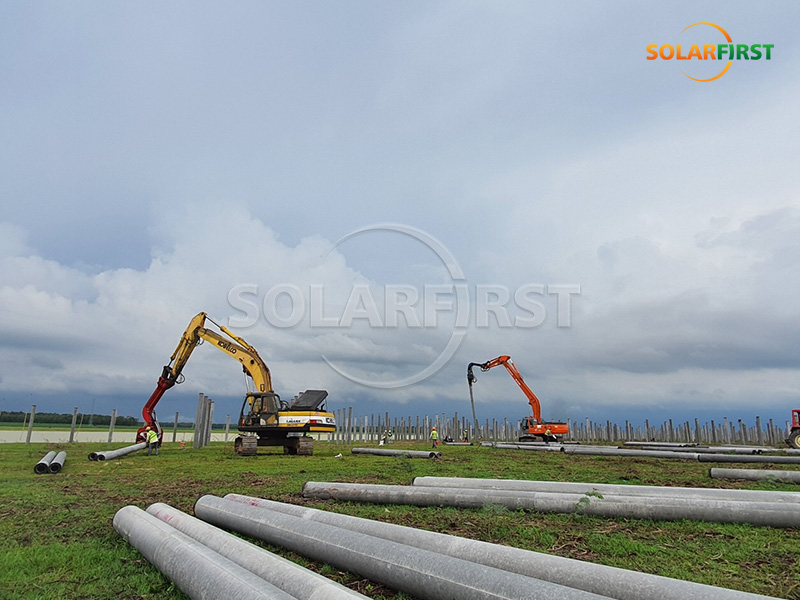

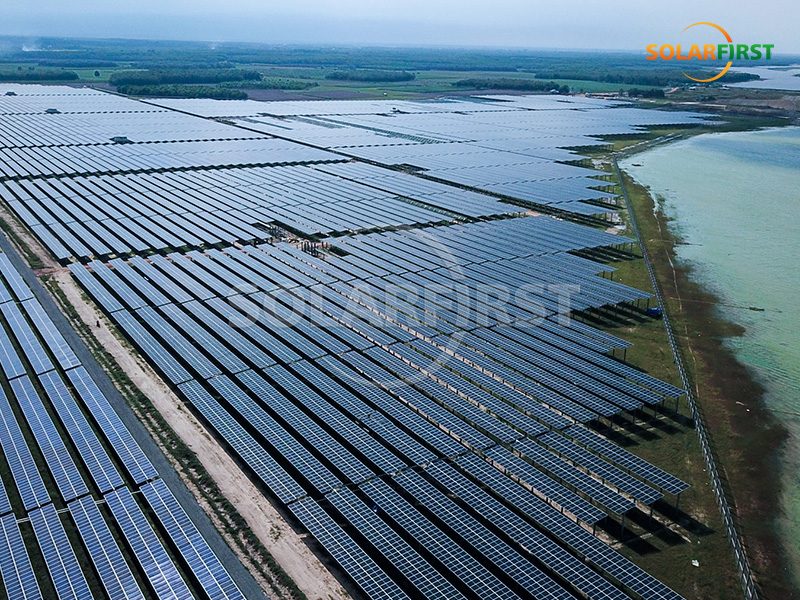

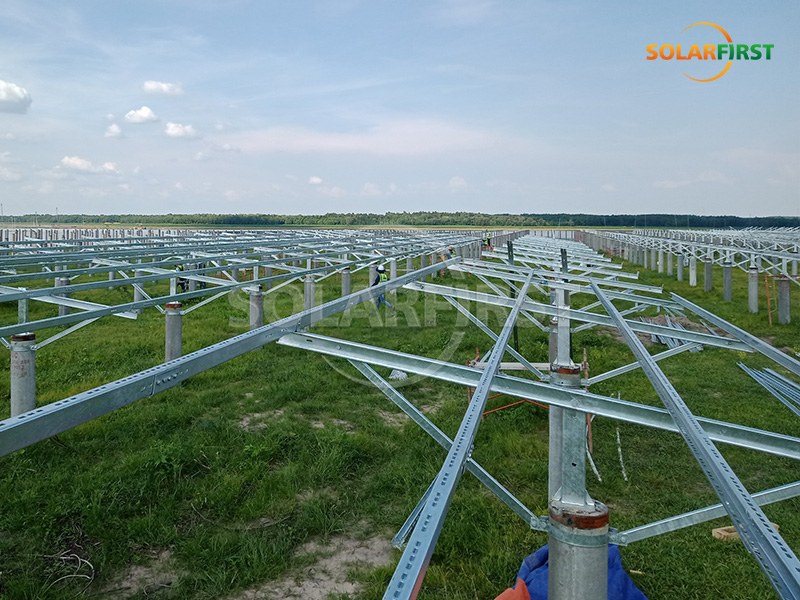

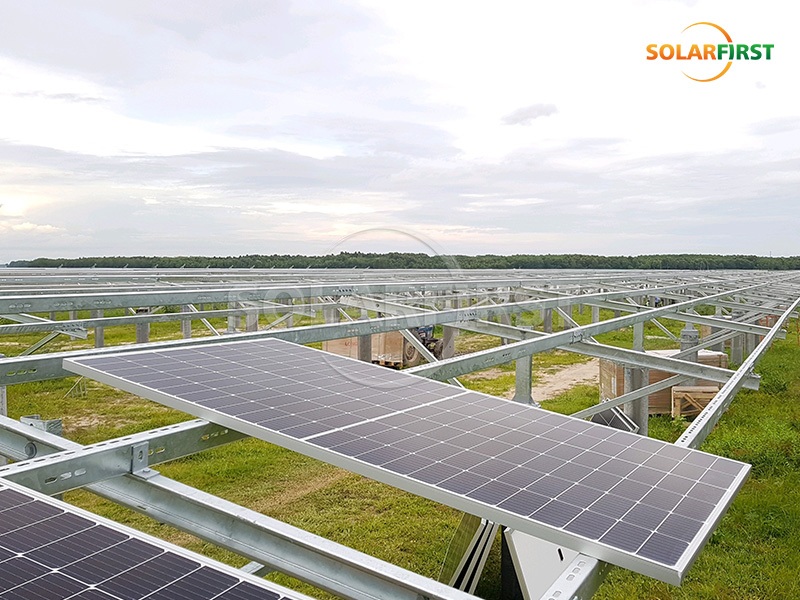

Справочная информация по проекту Solar First
