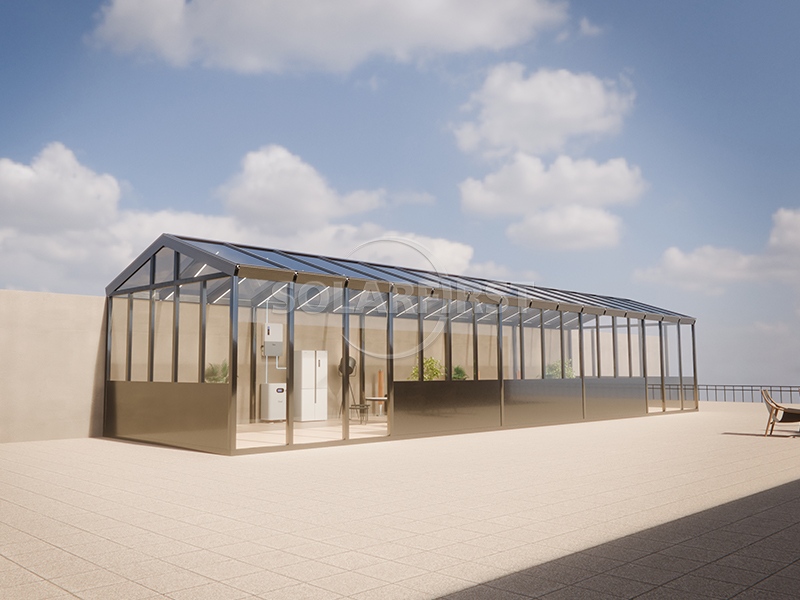

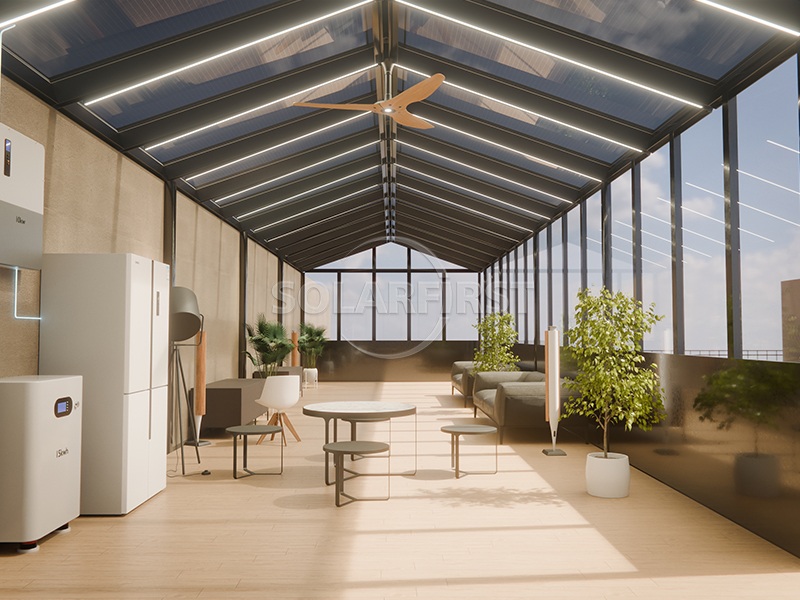

Фотоэлектрическая световая крыша серии SF-PVRO0F — это инновационный конструктивный продукт BIPV (интегрированная в здание фотоэлектрическая система), тщательно разработанный нашей компанией, который объединяет функциональные возможности здания и производительность по выработке электроэнергии. Этот продукт глубоко интегрирует технологию фотоэлектрической генерации электроэнергии с традиционными световыми люками, превращая крыши зданий из простых световых люков и навесов от дождя в экологически чистые энергоносители с возможностью производства чистой электроэнергии.
Описание продукта
Световой люк с фотоэлектрическими элементами серии SF-PVRO0F (BIPV) представляет собой комплексное конструктивное решение, объединяющее в себе функции выработки электроэнергии, защиты от ветра и снега, гидроизоляции и светопропускания. Его конструкция в полной мере учитывает разнообразные рыночные потребности в продуктах BIPV, обладая высокой адаптивностью к окружающей среде и применимостью в большинстве строительных сценариев.
Что касается оптических характеристик, фотоэлектрические световые люки серии SF-PVRO0F поддерживают настраиваемый коэффициент светопропускания в диапазоне от 10% до 80%. В зависимости от условий освещения места установки и требований к освещению внутри помещения, пользователи могут гибко выбирать различные варианты светопропускания, чтобы удовлетворить как потребности здания в естественном освещении, так и обеспечить эффективность выработки электроэнергии фотоэлектрическими модулями. В плане устойчивости к атмосферным воздействиям, поверхность изделия имеет УФ-стойкий соэкструдированный слой, который преобразует поглощенные ультрафиолетовые лучи в видимый свет, а также обеспечивает теплоизоляцию, что приводит к стабильному эффекту фотосинтеза тепличных растений и эффективному улучшению качества внутренней среды.
Компоненты изделия
Преимущество
▶ Идеальная интеграция функций здания и функций выработки электроэнергии.
В серии SF-PVRO0F фотоэлектрические модули используются непосредственно в качестве ограждающей конструкции светового люка здания, заменяя традиционные материалы для световых люков. Это позволяет одновременно выполнять традиционные функции освещения, вентиляции, гидроизоляции и т. д., обеспечивая при этом экологически чистое производство электроэнергии, достигая «двойного назначения» и значительно снижая общую стоимость здания.
▶ Превосходные показатели сопротивления нагрузке
Изделие строго соответствует европейскому стандарту EN13830 в части проектирования с точки зрения безопасности, выдерживает толщину снега 35 см и скорость ветра 42 м/с, а также обладает превосходной устойчивостью к ветровому давлению и снеговой нагрузке. Эти характеристики обеспечивают надежную работу в суровых холодных регионах и ветреных прибрежных районах, гарантируя долгосрочную безопасность здания.
▶ Гибкая настройка светопропускания
Коэффициент светопропускания можно гибко регулировать в диапазоне от 10% до 80%, что позволяет удовлетворить различные потребности в освещении помещений — от ярких коммерческих атриумов до мягких жилых пространств. Пользователи могут выбрать наиболее подходящее решение по светопропусканию в зависимости от назначения здания, местных условий освещения и требований к освещению внутри помещений.
▶ Превосходная устойчивость к атмосферным воздействиям и теплоизоляционные свойства.
Анти-УФ-соэкструзионный слой не только эффективно блокирует УФ-лучи, но и преобразует их в видимый свет, обеспечивая при этом хорошую теплоизоляцию. Такая конструкция особенно полезна для применений со специальными требованиями к освещению и температуре, например, в теплицах, и помогает улучшить условия для роста растений и комфорт в помещении.
▶ Простота монтажа и эффективное строительство.
Конструкция системы изделий эффективна и практична, конструктивное решение простое, а процесс монтажа стандартизирован, что позволяет значительно сократить сроки строительства и снизить трудозатраты. Плотное и рациональное сочетание профилей, а также точная координация между компонентами обеспечивают не только герметичность системы, но и повышают общую эффективность монтажа.
▶ Красивый внешний вид и высокая адаптивность
Дизайн изделия отличается элегантностью и красотой, а подбор цвета и текстуры может быть выполнен в соответствии с архитектурным стилем, удовлетворяя потребности современной архитектуры в двойной интеграции эстетики и функциональности. Изделие идеально интегрируется с различными формами зданий, такими как световые люки, стальные каркасы или традиционные деревянные конструкции, и подходит для различных сценариев применения, таких как теплицы, виллы, выставочные залы, автобусные остановки и коммерческие здания.
▶ Полная система сертификации
Продукция прошла экстремальные испытания в условиях окружающей среды (включая удар при низкой температуре -40°C, более 3000 часов воздействия солевого тумана, моделирование урагана со скоростью 60 метров в секунду и т. д.) и имеет сертификаты ветроустойчивости, снегоустойчивости, сейсмостойкости, а также сертификаты соответствия материалов, выданные международными авторитетными организациями, такими как TÜV и SGS, что гарантирует соответствие требованиям и надежность для глобальных проектов.
Параметры
| Базовый тип | Монолитная свая PHC |
| Модульный массив | Пейзаж/Портрет |
| Фиксация модуля | Болты/Зажимы |
| Угол | ≤20° (настраиваемый) |
| Температура окружающей среды | -20°C-60°C |
| Материал | Q235B/Q355B/Q420/и т.д. |
| Стальной Стрэнд | Высокопрочная, низкорелаксационная, предварительно напряженная оцинкованная стальная проволока |
| анкерное устройство | Зажимной анкер/Анкерный зажим (с фиксирующим устройством) |
| Покрытие | Крепежный элемент оцинкован >45 мкм; Конструкция оцинкована >65 мкм; Двусторонняя цинково-алюминиевая магниевая сталь, вес >275 г/м²; Вес цинкового слоя на единицу площади стальной проволоки: 190 г/м ~ 350 г/м. |
Применимые сценарии
▶ Тепличное земледелие и экологические фермы
Высокая светопропускающая способность материала (10%~80%) позволяет точно подобрать светопропускающие решения в соответствии с различными потребностями в освещении разных культур. Одновременно с этим, устойчивый к УФ-излучению соэкструдированный слой преобразует вредные ультрафиолетовые лучи в видимый свет, полезный для фотосинтеза растений, а также обеспечивает теплоизоляцию, предлагая идеальное решение для экологически чистой энергетики в современном сельском хозяйстве.
▶ Крыши жилых домов и вилл
Преобразование традиционных скатных или плоских крыш в световые люки с фотоэлектрическими панелями позволяет обеспечивать жилые дома чистой электроэнергией, не нарушая при этом первоначальный архитектурный стиль, а также улучшая освещение и теплоизоляцию чердачного пространства и повышая комфорт проживания. Для этого можно использовать такие материалы, как черепица Sunrise Tiles, отвечающую требованиям водонепроницаемости, ветроустойчивости и ударопрочности традиционной черепицы, не ухудшая при этом общую эстетику здания.
▶ Атриумы и офисные этажи коммерческих зданий
Световые люки в коммерческих зданиях обычно имеют большую площадь и высокие требования к освещенности. Серия SF-PVRO0F обеспечивает эффективное энергоснабжение, одновременно пропуская свет на большие площади, что эффективно снижает энергопотребление здания и улучшает его экологический имидж.
▶ Открытые павильоны, автобусные остановки и общественные сооружения
Для общественных зданий, таких как автобусные остановки, парковые павильоны и выставочные залы, фотоэлектрические (ФЭ) световые люки не только отвечают функциональным потребностям, обеспечивая тень и защиту от дождя, но и обеспечивают электропитание для освещения, рекламных световых коробов и других объектов, позволяя экологически чистым общественным объектам работать автономно.
▶ Промышленные предприятия и логистические парки
Промышленные здания, как правило, имеют большие площади крыш. Световые люки с солнечными батареями позволяют в полной мере использовать этот пространственный ресурс, обеспечивая стабильное снабжение экологически чистой электроэнергией и удовлетворяя потребности предприятия в освещении, что помогает компаниям достигать энергосбережения, сокращения выбросов, снижения затрат и повышения эффективности.
▶ Культурные учреждения и знаковые здания
Применение фотоэлектрических световых люков в знаковых зданиях, таких как культурные центры и конференц-залы, не только обеспечивает экологически чистую выработку электроэнергии, но и позволяет создавать индивидуальные цветовые и текстурные решения, становясь элементом художественного выражения архитектуры. В таких знаковых проектах, как отель и конференц-центр Boao Forum for Asia, используются фотоэлектрические стеклянные световые люки, эффективно использующие солнечную энергию для выработки электроэнергии и повышения комфорта в помещении при одновременном снижении общего энергопотребления здания.
Важные примечания:
▶ Проверка конструкции перед установкой
Фотоэлектрические (ФЭ) световые люки, являясь важнейшим элементом ограждающих конструкций здания, требуют от инженера-конструктора проверки несущей способности исходной конструкции здания перед установкой. Это гарантирует соответствие нагрузки на крышу требованиям к установке системы ФЭ-световых люков. Во время установки поверхность модулей должна быть закрыта солнцезащитным козырьком, чтобы блокировать солнечный свет и предотвратить поражение электрическим током. ФЭ-модули не должны быть повреждены во время хранения, транспортировки или подъема. Во время подъема нижняя часть должна быть обшита деревянными подкладками, а задняя часть не должна подвергаться ударам или сильному давлению.
▶ Конструкция угла наклона
Угол наклона при установке должен быть не менее 3°, чтобы обеспечить беспрепятственный отвод воды и уменьшить влияние скопления воды и пыли на эффективность выработки электроэнергии.
▶ Контроль приемлемости цветовых различий
Для видных мест, таких как фасад здания и световой люк, разница в цвете между фотоэлектрическими модулями и прилегающими строительными материалами должна соответствовать требованиям приемки (как правило, ≤5%, и не более 8% для установок на больших площадях). Несоответствие этому требованию напрямую повлияет на приемку проекта.
▶Регулярное техническое обслуживание и уборка
Поскольку фотоэлектрические (ФЭ) световые люки длительное время подвергаются воздействию внешней среды, рекомендуется регулярная очистка поверхности для поддержания оптимальной эффективности выработки электроэнергии. Одновременно следует проверять целостность водонепроницаемых конструкций, таких как уплотнительные ленты и дренажные каналы, чтобы обеспечить долговременную стабильную работу системы.
▶ Электробезопасность
Для обеспечения целостности и надежности системы заземления при монтаже и техническом обслуживании необходимо строго соблюдать правила электробезопасности. Монтаж, включающий постоянный ток, переменный ток и подключение к сети, должен выполняться квалифицированными специалистами в соответствии со стандартами, такими как GB/T 19939-2020 «Технические требования к фотоэлектрическим системам, подключенным к сети».
Краткое содержание
Фотоэлектрический световой люк серии SF-PVRO0F — это инновационное достижение нашей компании, объединяющее конструкцию светового люка и технологию солнечной энергии, представляющее собой революционный прорыв по сравнению с традиционными моделями световых люков. Этот продукт обеспечивает превосходные характеристики как в плане функциональности здания, так и в плане выработки электроэнергии.
С точки зрения функциональности здания, изделие обладает полным набором характеристик ограждающих конструкций, включая гидроизоляцию, ветро- и снегозащиту, светопропускание и теплоизоляцию. Оно легко монтируется, имеет прочную конструкцию и эстетичный внешний вид, и может использоваться непосредственно в качестве строительной конструкции, заменяя традиционные материалы для световых люков. Что касается выработки электроэнергии, в изделии используется высокоэффективная технология кристаллических кремниевых элементов, позволяющая регулировать светопропускание от 10% до 80%, обеспечивая производство чистой электроэнергии при достаточном освещении, что способствует энергосбережению, сокращению выбросов и экологичной эксплуатации зданий.
