Водонепроницаемые кровли BIPV являются важным направлением в области интегрированных в здания фотоэлектрических систем. В рамках целей по сокращению выбросов углерода строительный сектор, как один из основных источников выбросов углерода, стимулирует трансформацию энергетической структуры. Водонепроницаемые кровли BIPV выходят за рамки традиционной модели «здание + фотоэлектрические системы, установленные после завершения строительства», используя модули солнечной энергии непосредственно в качестве части ограждающих конструкций здания, заменяя традиционные металлические кровельные панели или черепицу, что позволяет самой крыше выполнять как функции выработки электроэнергии, так и функции внешней оболочки здания.
Описание продукта
Кровля BIPV (Building Integrated Photovoltaic) — это интегрированная кровельная система, основная идея которой заключается в использовании фотоэлектрических модулей как в качестве источников энергии, так и в качестве гидроизоляционных слоев здания. В отличие от традиционных крыш BAPV (Balanced Photovoltaic Photovoltaic), где фотоэлектрические панели устанавливаются отдельно на гофрированную стальную кровлю, в крышах BIPV фотоэлектрические панели, водоотводные каналы и опорные балки структурно объединены в единый блок, образуя сборный кровельный модуль, который может быть установлен непосредственно на стропила.

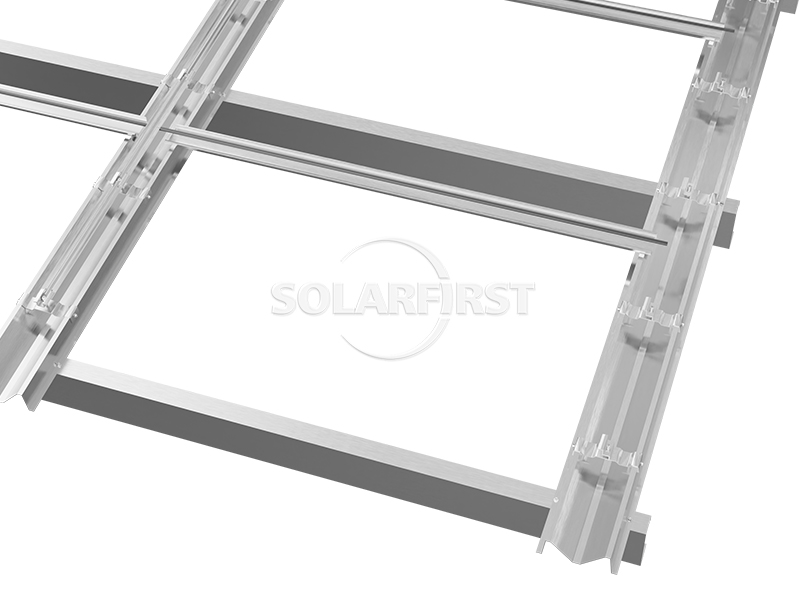

Конструктивно система обычно состоит из сетчатой дренажной рамы, образованной продольными основными дренажными каналами и поперечными второстепенными дренажными каналами. Фотоэлектрические панели закрывают каналы, и дождевая вода стекает через поверхность фотоэлектрических панелей в каналы, прежде чем собираться и отводиться в водосточные желоба. В некоторых изделиях используется конструкция с 360° фиксацией швов или непрерывный бесшовный процесс прессования для снижения потенциального риска протечек в стыках. Фотоэлектрические модули часто имеют конструкцию с двойным стеклом (закаленное стекло 2 мм + задняя панель из стекла 2 мм), двойную стеклянную конструкцию, которая обеспечивает баланс светопропускания, несущей способности и огнестойкости. В некоторых изделиях к короткой стороне добавляется рама из алюминиевого сплава для улучшения герметизации нахлеста, а дренаж осуществляется за счет вертикальных нахлестов на длинной стороне. Вся система соединяется с основной конструкцией здания с помощью опор или зажимов и может быть адаптирована к различным формам кровли, таким как стальные конструкции и бетон.

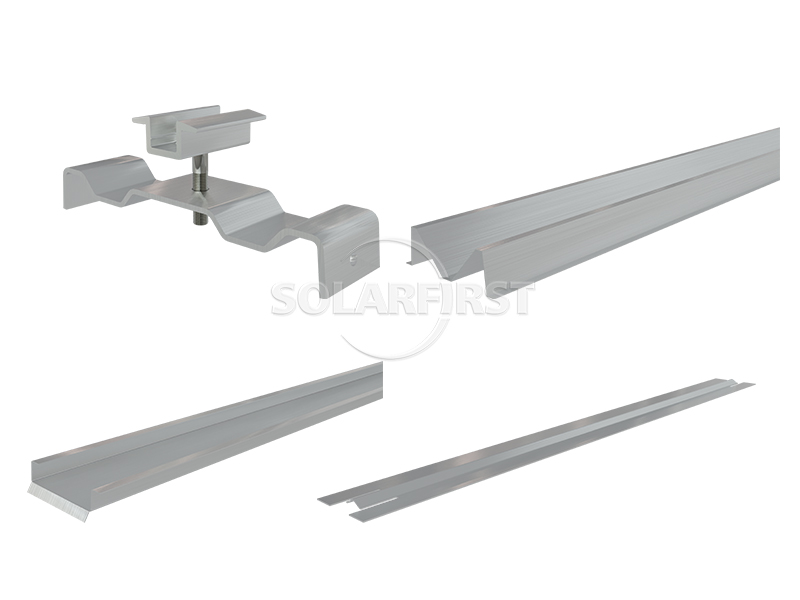

Компоненты изделия
Преимущество
▶ Гидроизоляционные характеристики:
В основе гидроизоляционных кровель, созданных на основе интегрированных в здание фотоэлектрических систем (BIPV), лежит приоритет дренажа. Ступенчатая дренажная система и система водоотводных каналов активно направляют поток дождевой воды, предотвращая ее накопление и просачивание. Вертикальные и горизонтальные каналы образуют единую дренажную сеть, снижая риск протечек с точки зрения прочности конструкции. В некоторых изделиях используется конструкция с 360° фиксацией швов и непрерывная конструкция без вертикального перекрытия, что еще больше снижает риск протечек. В некоторых решениях также применяется концепция резервирования «внешний дренаж, внутренняя дноуглубительная обработка», предусматривающая резервирование дренажных каналов за пределами герметизирующего слоя для нескольких слоев защиты.
▶ Огнестойкость:
В системе преимущественно используются негорючие или огнестойкие материалы. Поверхность фотоэлектрического модуля выполнена из закаленного стекла, а нижняя часть — из алюминированной оцинкованной стали или стеклянной подложки, что обеспечивает общий класс огнестойкости A или A2. Некоторые системы также оснащены устройствами автоматического отключения, которые могут быстро разорвать цепь в нештатных ситуациях, что дополнительно повышает безопасность.
▶ Ветроустойчивость и несущая способность:
С помощью конструкционного клеевого соединения или кронштейнов фотоэлектрические модули интегрируются в конструкцию здания, образуя устойчивое целое, обеспечивающее превосходную ветроустойчивость по сравнению с традиционными решениями для модернизации зданий с помощью болтового крепления. Некоторые изделия способны выдерживать ветровую нагрузку, достигающую уровня тайфунов 17-й степени. Фронтальная несущая способность превышает 8,1 кПа, что позволяет выдерживать экстремальные погодные условия, такие как град.
▶ Эффективность выработки электроэнергии и установленная мощность:
В модулях обычно используются высокоэффективные технологии ячеек, такие как N-тип TOPCon или HPBC, с КПД преобразования от 21% до 22%. Благодаря возможности перемещения по крышным конструкциям, доступ для технического обслуживания не требуется, что увеличивает установленную мощность примерно на 10–30% на той же площади. Некоторые модели имеют безрамную конструкцию для уменьшения снижения мощности из-за скопления пыли, что еще больше повышает долгосрочные преимущества в выработке электроэнергии.
▶ Оптимизация нагрузки здания:
По сравнению с раздельным решением «традиционная металлическая кровля + дополнительные фотоэлектрические панели», системы BIPV снижают нагрузку на здание за счет интегрированной конструкции. Вес отдельного модуля в некоторых изделиях составляет примерно 30% от веса традиционной черепицы. Согласно отраслевым данным, общая система может снизить нагрузку на здание примерно на 35% (эти данные основаны на результатах испытаний конкретных моделей изделий; фактическое снижение зависит от конструкции кровли и выбора изделия).
▶ Удобство установки и обслуживания:
Предварительно изготовленная конструкция и стандартизированные размеры модулей обеспечивают высокую эффективность строительства на месте. Некоторые системы имеют модульную конструкцию, позволяющую в дальнейшем заменять отдельные компоненты. Конструкция панелей, по которым можно ходить, позволяет обслуживающему персоналу проводить осмотры и очистку на крыше без необходимости строительства дополнительных подъездных путей.
Параметры
| Базовый тип | Монолитная свая PHC |
| Модульный массив | Пейзаж/Портрет |
| Фиксация модуля | Болты/Зажимы |
| Угол | ≤20° (настраиваемый) |
| Температура окружающей среды | -20°C-60°C |
| Материал | Q235B/Q355B/Q420/и т.д. |
| Стальной Стрэнд | Высокопрочная, низкорелаксационная, предварительно напряженная оцинкованная стальная проволока |
| анкерное устройство | Зажимной анкер/Анкерный зажим (с фиксирующим устройством) |
| Покрытие | Крепежный элемент оцинкован >45 мкм; Конструкция оцинкована >65 мкм; Двусторонняя цинково-алюминиевая магниевая сталь, вес >275 г/м²; Вес цинкового слоя на единицу площади стальной проволоки: 190 г/м ~ 350 г/м. |
Применимые сценарии
▶ Промышленные и коммерческие предприятия
Крыши промышленных предприятий имеют большие площади и подходящие уклоны, что является основным направлением применения водонепроницаемых кровель из интегрированных в здания фотоэлектрических систем (BIPV). Они особенно подходят для проектов реконструкции существующих заводских зданий, сталкивающихся с такими проблемами, как старение кровли, протечки и коррозия цветной стальной черепицы. Ремонт кровли и установка фотоэлектрических систем могут быть выполнены одновременно в рамках одного строительного проекта. Для отраслей, чувствительных к условиям производства, таких как текстильная, электронная и высокоточная промышленность, системы BIPV могут улучшить гидроизоляционные и теплоизоляционные свойства кровли, одновременно генерируя электроэнергию.
▶ Центр складирования и логистики
Складские здания предъявляют высокие требования к гидроизоляции и конструктивной устойчивости. Система BIPV может напрямую заменить традиционные цветные стальные плитки и выполняет функции выработки электроэнергии, гидроизоляции и несущей способности, снижая частоту последующего технического обслуживания.
▶ Общественные здания и транспортные сооружения
Подходит для реконструкции крыш или нового строительства крупных общественных зданий, таких как вокзалы, аэропорты, стадионы, школы и т. д. Некоторые решения также могут применяться в зданиях, вспомогательных для транспортного сообщения, таких как зоны обслуживания на автомагистралях и пункты взимания платы за проезд.
▶ Экологическая реконструкция существующих зданий
Для существующих зданий, нуждающихся в сокращении выбросов углерода, но имеющих ограниченный бюджет, водонепроницаемые кровли с интегрированными в здание фотоэлектрическими системами (BIPV) являются решением, сочетающим функциональную модернизацию и производство энергии. Они особенно подходят для старых зданий, где необходимо одновременно решить проблему протечек кровли. Для новых зданий система BIPV может использоваться в качестве плана выбора кровли на этапе проектирования для одновременного проектирования и строительства фотоэлектрических систем и зданий.
▶ Навесы для автомобилей и коридоры
Некоторые легкие интегрированные в здания фотоэлектрические системы могут использоваться в навесах над парковками, в ветро- и дождезащитные коридоры и других сценариях. Сами компоненты могут использоваться в качестве солнцезащитных и осветительных конструкций, одновременно вырабатывая электроэнергию.
Важные примечания:
▶ Оценка состояния кровельной конструкции
Перед началом строительства необходимо оценить несущую способность существующей кровли, чтобы убедиться в ее соответствии требованиям монтажа. Для старых кровель необходимо подтвердить целостность основной конструкции, такой как стропила и гофрированные стальные листы, и при необходимости провести усиление.
▶ Обработка гидроизоляционного узла
Необходимо предусмотреть герметизацию и дренаж в местах соединения фотоэлектрических модулей с конструкцией здания, а также в стыках между модулями. Рекомендуется применять стратегию «комбинированного предотвращения и дренажа», в рамках которой приоритет отдается предотвращению проникновения дождевой воды за счет конструктивных решений и оперативному отводу любого небольшого количества проникшей воды через дренажные сооружения.
▶ Электробезопасность и молниезащита. Заземление.
Металлический каркас и опорная система фотоэлектрических модулей должны быть надежно заземлены, чтобы предотвратить риск ударов молнии и обеспечить безопасность обслуживающего персонала. Кабельная разводка должна быть надлежащим образом защищена от коррозии, вызванной дождевой водой.
▶ Условия строительства и рабочие процедуры
Строительные работы на крыше строго запрещены в дождливую или ветреную погоду. При монтаже на скатных крышах (уклон > 10°) рекомендуется использовать меры безопасности, такие как подножки, чтобы предотвратить скольжение персонала или инструментов. 5. Перед нанесением герметика основание необходимо очистить, убедившись, что оно сухое, без масла и пыли, для обеспечения хорошего сцепления.
▶ Транспортировка и хранение
Во время транспортировки фотоэлектрические модули следует защищать от сдавливания и сильной вибрации. Перед установкой проверьте модули на целостность внешнего вида и целостность водонепроницаемой конструкции. Модули с двойным стеклом следует защищать от ударов острыми предметами во время хранения и эксплуатации.
▶ Долгосрочное техническое обслуживание
Рекомендуется проводить комплексную проверку не реже двух раз в год, уделяя особое внимание состоянию герметика, проходимости дренажной системы и чистоте поверхности модуля до и после сезона дождей. В пыльных или ветреных районах частоту очистки следует увеличить для обеспечения эффективности выработки электроэнергии. Герметики следует своевременно заменять по истечении срока их службы.
Краткое содержание
Водонепроницаемые крыши BIPV (Building Integrated Photovoltaics) интегрируют выработку фотоэлектрической энергии с функциями ограждающих конструкций здания, представляя собой переосмысление традиционной модели «сначала построить, потом установить фотоэлектрические системы». Основная ценность этого продукта заключается в: решении проблем протечек крыши за счет водоотводной системы, обеспечении экологически чистой электроэнергии благодаря высокоэффективным фотоэлектрическим модулям и снижении нагрузки на здание за счет интегрированного проектирования. Рыночные исследования показывают, что водонепроницаемые крыши BIPV хорошо подходят для применения на промышленных и коммерческих предприятиях, складских и логистических объектах, а также в общественных зданиях, позволяя достичь множества целей: энергосбережения, сокращения выбросов углерода и повышения эффективности эксплуатации.
С точки зрения технологической зрелости, водонепроницаемые кровли BIPV успешно прошли путь от экспериментальной разработки до крупномасштабного применения. Ведущие компании накопили достаточный технический опыт в области гидроизоляции конструкций, огнестойкости и ветроустойчивости, что привело к постоянно расширяющемуся ассортименту продукции. Однако важно отметить, что, будучи строительным продуктом, эффективность водонепроницаемых кровель BIPV в значительной степени зависит от качества монтажа и последующего обслуживания. Оценка состояния кровли на ранних этапах, проектирование проекта и управление строительством на средних этапах имеют решающее значение. Владельцам зданий, заинтересованным в использовании этого продукта, рекомендуется выбирать бренд с хорошо зарекомендовавшими себя примерами применения и полным спектром услуг, основываясь на глубоком понимании состояния их кровли и потребностей в электроэнергии, чтобы максимизировать преимущества решения.
Справочная информация по проекту Solar First
Дополнительные сведения
Водонепроницаемые кровли BIPV являются важным направлением в области интегрированных в здания фотоэлектрических систем. В рамках целей по сокращению выбросов углерода строительный сектор, как один из основных источников выбросов углерода, стимулирует трансформацию энергетической структуры. Водонепроницаемые кровли BIPV выходят за рамки традиционной модели «здание + фотоэлектрические системы, установленные после завершения строительства», используя модули солнечной энергии непосредственно в качестве части ограждающих конструкций здания, заменяя традиционные металлические кровельные панели или черепицу, что позволяет самой крыше выполнять как функции выработки электроэнергии, так и функции внешней оболочки здания.
