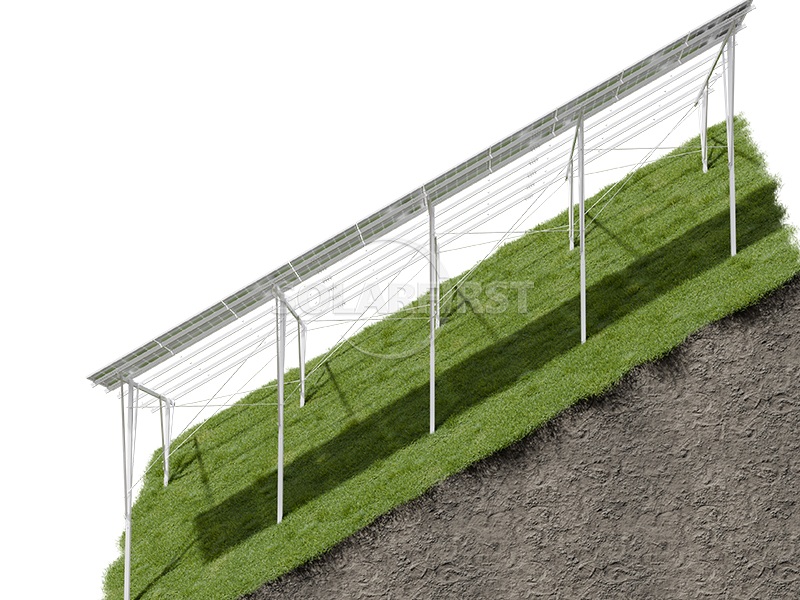

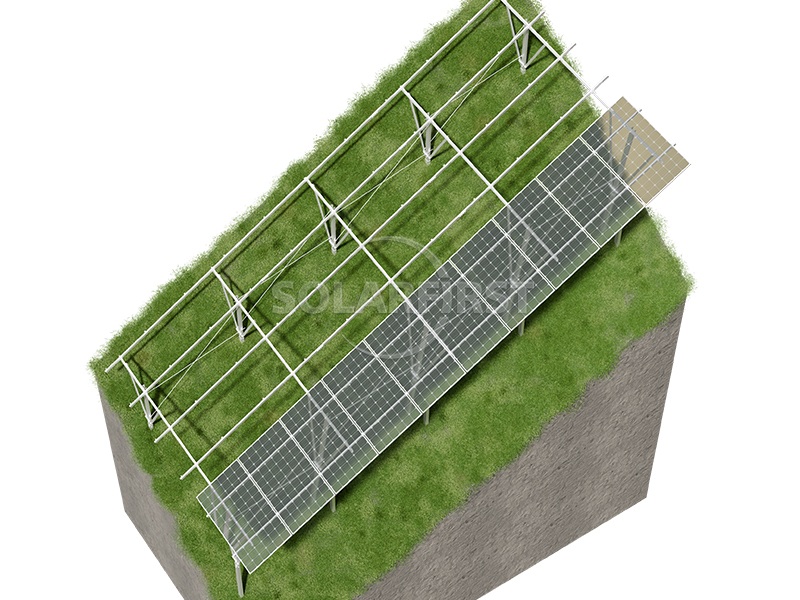

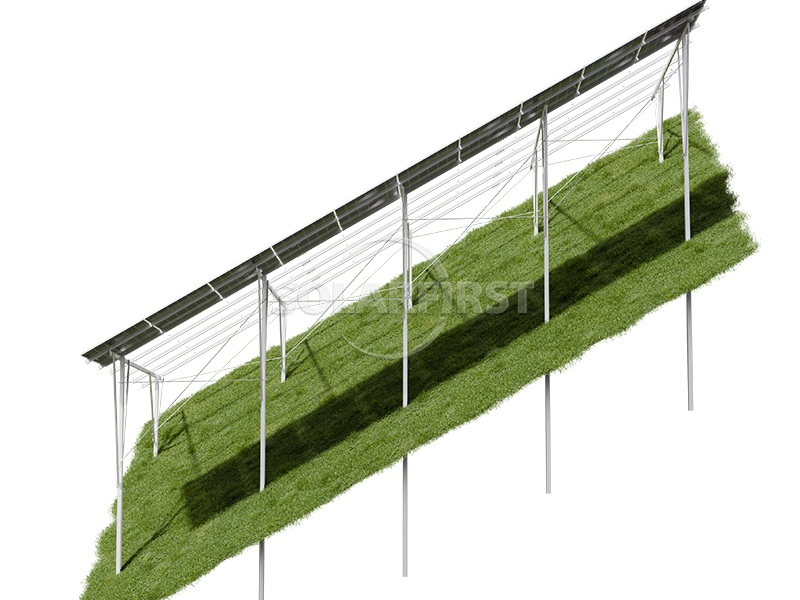

Солнечная батарея на свайном основании с насыпным креплением - для наклонной местности

Система наземного крепления солнечных батарей на сваях с забивным механизмом для склонов использует оцинкованные горячим способом стальные сваи, забиваемые гидравлическим способом, что исключает необходимость бетонирования. Ее двухколонная конструкция с регулируемыми точками позволяет устанавливать сваи под углами от 0 до 60°, обеспечивает ветроустойчивость до 60 м/с, снеговую нагрузку до 1,4 кН/м², устойчивость к коррозии и атмосферным воздействиям, а также расчетный срок службы более 25 лет. Одновременно система сохраняет первоначальный рельеф местности, исключая затраты на выравнивание, сокращая сроки строительства на 30-50% и снижая трудозатраты примерно на 20%. Модульная сборка делает ее подходящей для склонов и удаленных районов, что делает ее идеальным выбором для быстрого подключения к сети и высокоэффективных электростанций.

Компоненты изделия

Преимущество

▪ Невозмутимость перед сложным рельефом, максимальное использование земельных ресурсов:

Разработанная специально для склонов и холмов, она может быть установлена ​​непосредственно на существующем рельефе, что исключает высокие затраты и время, связанные с традиционными методами, требующими масштабных земляных работ по выравниванию. Ее двух- или многоколонная опорная конструкция может гибко адаптироваться к неровностям местности в направлениях север-юг и восток-запад.

▪ Гибкая регулировка обеспечивает оптимальный угол выработки электроэнергии:

Благодаря гибким вращающимся шарнирным элементам и регулируемым по длине опорам, система позволяет осуществлять широкий диапазон многонаправленных регулировок в верхней части опоры, обеспечивая точную ориентацию фотоэлектрических панелей на юг и достижение оптимального угла наклона, гарантируя высокоэффективное производство электроэнергии даже на сложном рельефе.

▪ Высокоэффективный и быстрый монтаж, сокращающий время строительства:

Гидравлические сваебойные машины используются для непосредственного забивания стальных свай в грунт, что позволяет заложить свайный фундамент за считанные секунды. Многие системы также имеют модульную конструкцию, предварительно собранную на заводе, что значительно сокращает время сборки на месте и увеличивает скорость монтажа до 50% по сравнению с решениями на основе анкерных болтов.

▪ Прочные и долговечные, безопасные и надежные:

Основные несущие элементы (такие как стальные сваи и главные балки) подвергаются горячему цинкованию или цинково-алюминиево-магниевому покрытию, что обеспечивает им чрезвычайно высокую коррозионную стойкость и устойчивость к старению. Гарантия на продукцию обычно составляет 10 лет. Ветроустойчивость, как правило, превышает 60 м/с (достаточно для противостояния урагану 17-й категории), а снеговая нагрузка обычно составляет 1,4 кН/м² или выше.

▪ Экологически чистый продукт с минимальным воздействием на окружающую среду:

Процесс установки исключает необходимость масштабных земляных работ и заливки бетона, что значительно защищает первоначальный рельеф местности и растительность, а также минимизирует воздействие на местную экосистему.

▪ Экономически эффективное решение со сниженными общими затратами:

Хотя первоначальные инвестиции в сваебойное оборудование и специализированные крепления могут быть несколько выше, сокращение земляных работ, сокращение сроков строительства, экономия трудозатрат и максимальное использование земли приводят к лучшей окупаемости инвестиций на протяжении всего жизненного цикла.

Параметры

Применимые сценарии

Фотоэлектрические электростанции среднего и крупного масштаба, предназначенные для коммерческого использования и наземного применения: особенно подходят для холмистых, склоновых и расположенных в оврагах сельскохозяйственных или неиспользуемых земель, поскольку могут адаптироваться к рельефу местности благодаря опорным конструкциям, обеспечивая взаимодополняемость сельскохозяйственной и солнечной энергетики.

▶ Фотоэлектрические электростанции промышленного класса:

В случае крупных наземных электростанций метод забивки свай обеспечивает высокую скорость строительства и хорошую адаптацию к рельефу местности, что делает его предпочтительным выбором для обеспечения соблюдения сроков реализации крупномасштабных проектов.

▶ Экологические зоны с высокими требованиями к охране окружающей среды:

Этот тип фундамента, наносящий минимальный ущерб грунту, эффективно снижает риски, связанные с получением экологических разрешений.

▶ Районы со сложными геологическими условиями:

Различные сложные геологические условия могут быть адаптированы путем изменения типа фундамента (например, винтовые сваи или сваи из высокопрочного армированного шлака).

Важные примечания:

Несмотря на очевидные преимущества, в определенных ситуациях необходима тщательная оценка:



▪ Относительно ограниченная прочность на вырыв: В условиях крайне мягкого грунта или при сильном ветре его устойчивость к выдергиванию может быть ниже, чем у глубоко заглубленных бетонных фундаментов.



▪ Трудности при строительстве в твердых горных породах: Недостаточное геологическое обследование может затруднить забивку свай, часто требуя предварительной подготовки бурового оборудования.



▪ Проблемы коррозии: В засоленных щелочных почвах и в условиях высокой коррозии прибрежных зон гальваническое покрытие ударных свай подвержено риску коррозии; в первую очередь рекомендуется использовать винтовые сваи.



▪ Гравийные слои почвы могут повредить оцинкованное покрытие: Гравий может поцарапать антикоррозионное покрытие на поверхности сваи, что повлияет на срок ее службы.



Установка

•

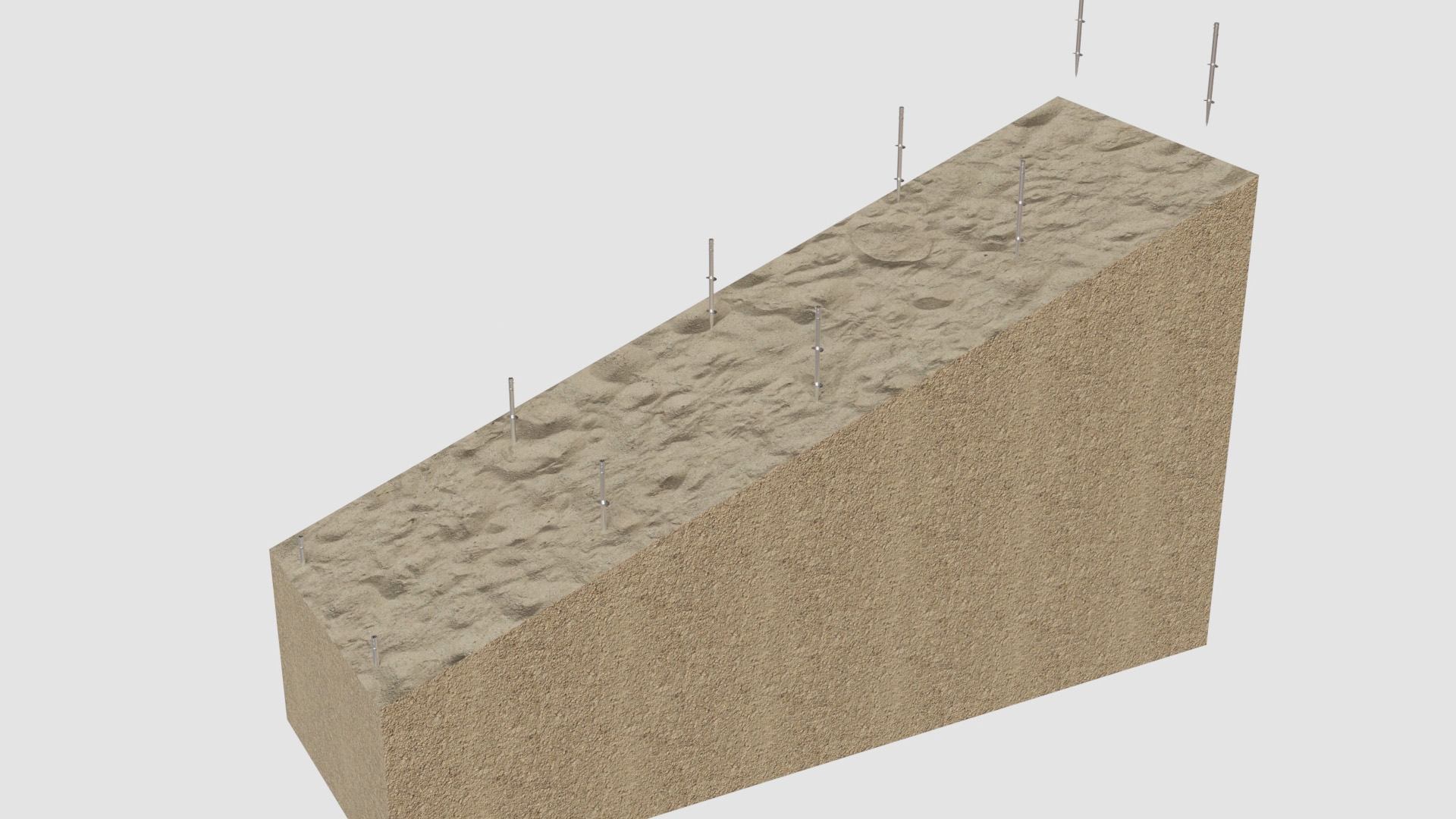

  01 Забивка винтовых свай

  Для забивки оцинкованных горячим способом стальных свай в наклонный грунт используйте гидравлический сваебойный станок, обеспечивающий отклонение по вертикальности ≤1°.

•

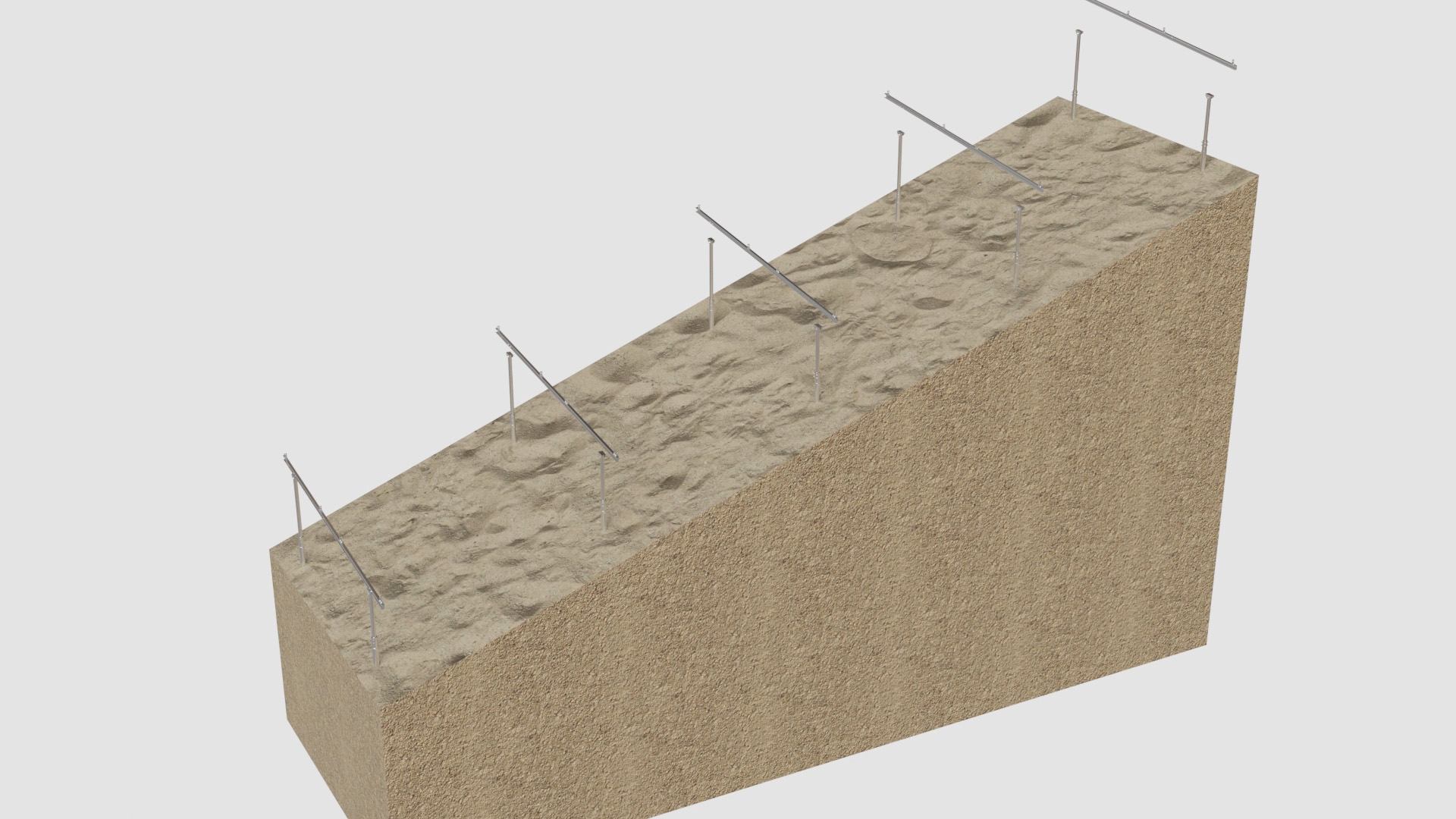

  02 Установка колонн

  Установите регулируемые колонны поверх стальных свай и первоначально закрепите их болтами.



•

  03 Установка наклонных балок

  Установите наклонные балки на вершине колонн и отрегулируйте их под оптимальным углом наклона для выработки электроэнергии.
•

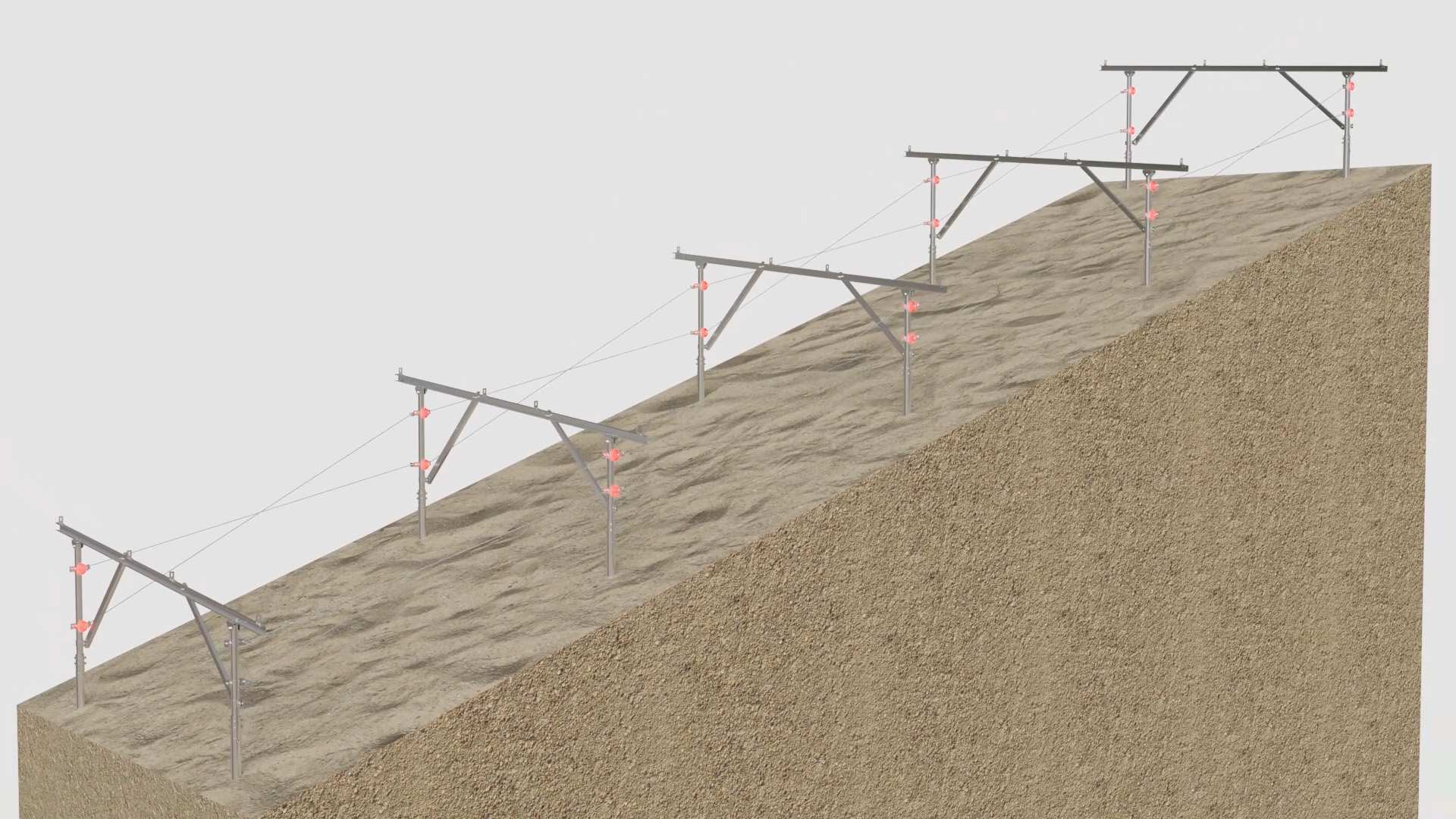

  04 Установка диагональных распорок

  Для повышения ветроустойчивости и устойчивости несущей конструкции к изгибу установите диагональные распорки между колоннами и наклонными балками.

•

  05 Установка рулевых тяг

  Для повышения продольной жесткости и противоскользящих свойств всей несущей конструкции установите стяжные стержни поперечно между рядами колонн.



•

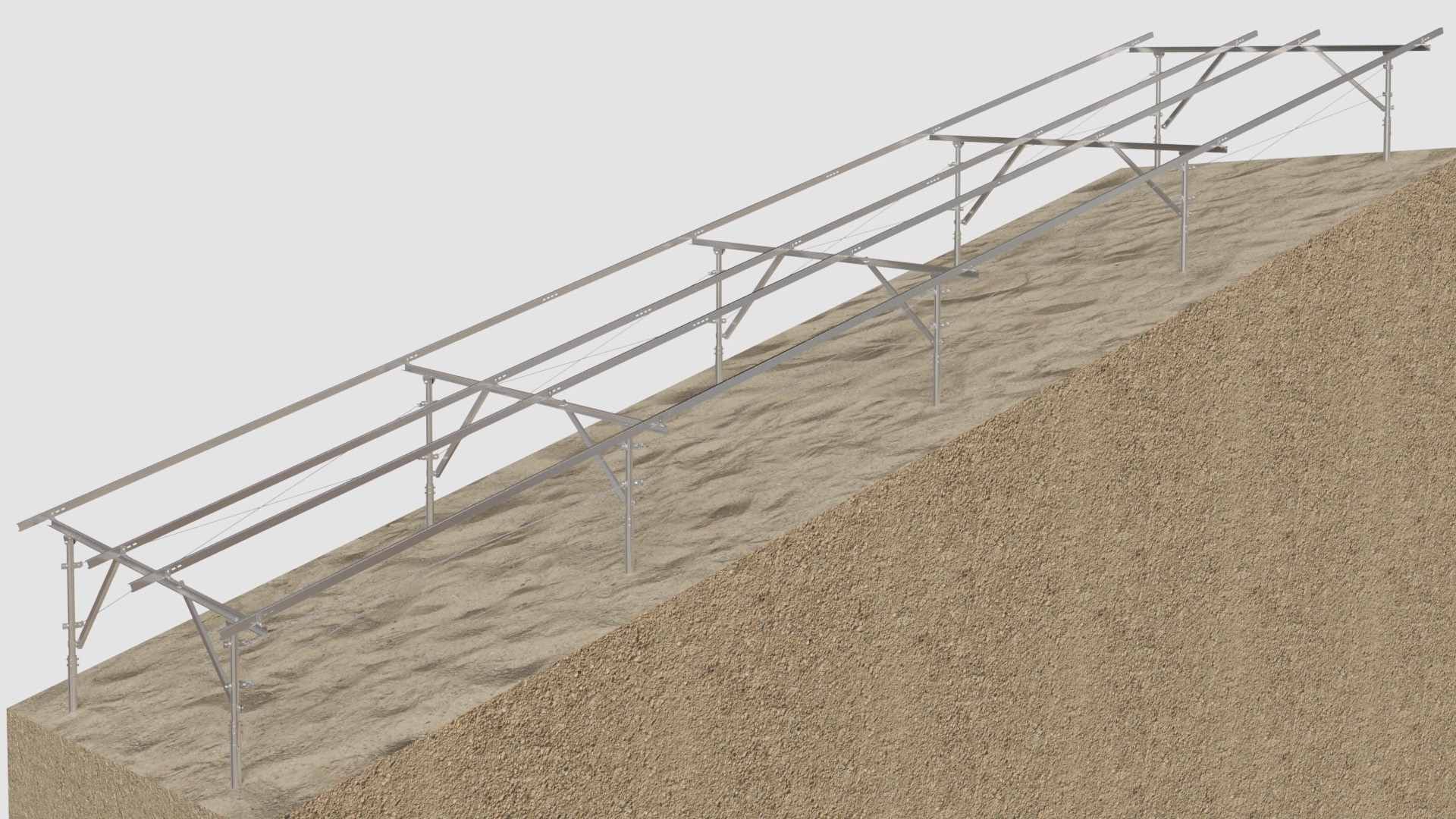

  06 Установка прогонов

  Расположите и закрепите прогоны перпендикулярно наклонным балкам, чтобы сформировать плоскую монтажную поверхность для солнечных панелей.



•

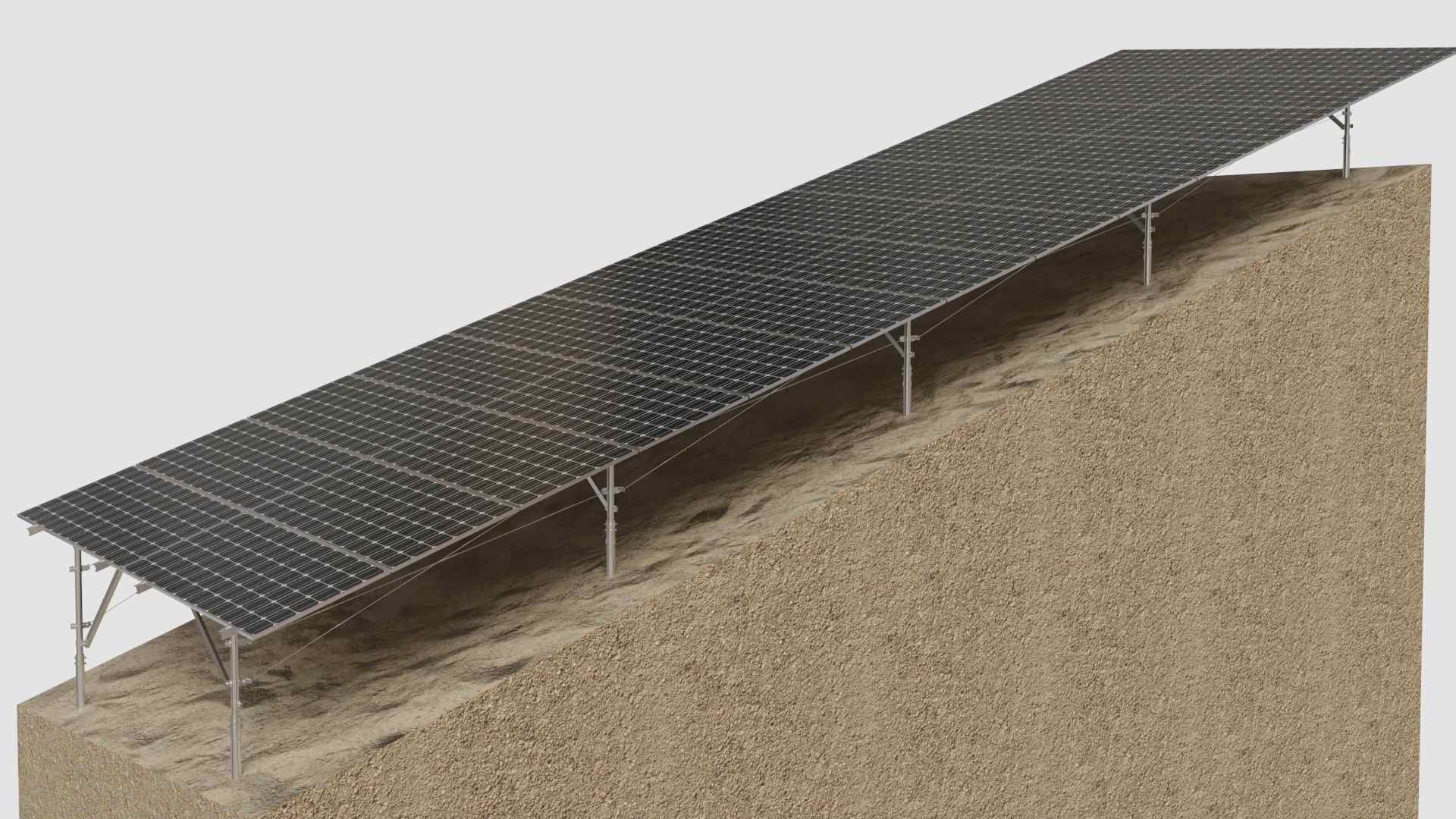

  7. Установка солнечных панелей:

  Уложите фотоэлектрические модули на стропила, закрепите их зажимами и предусмотрите зазоры для компенсации теплового расширения.

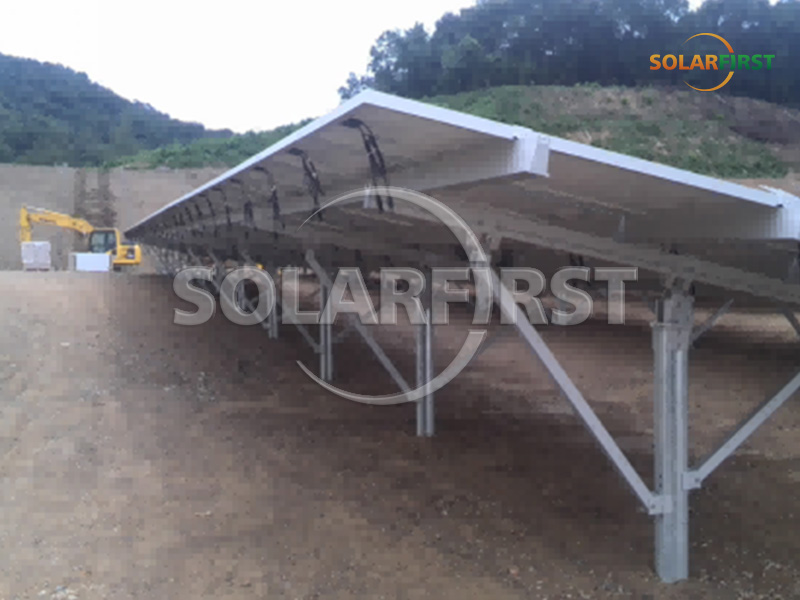

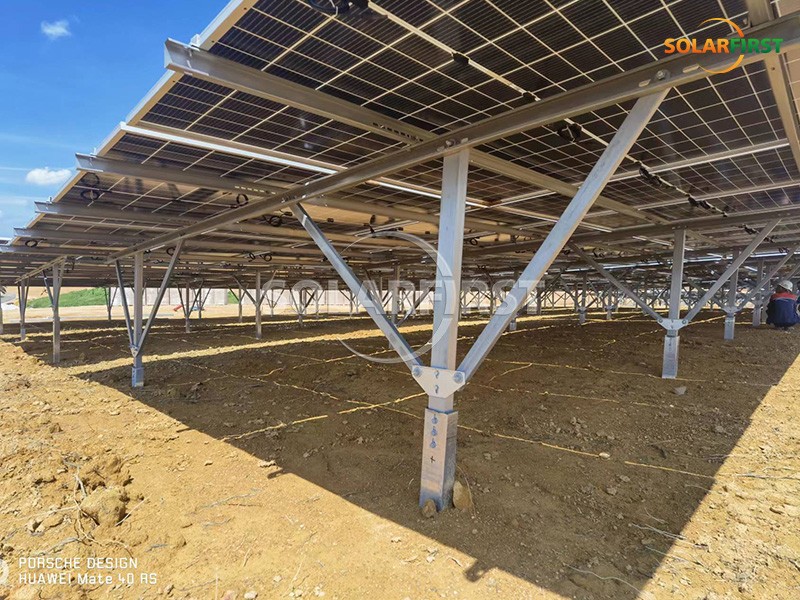

Справочная информация по проекту Solar First

•
•
•
