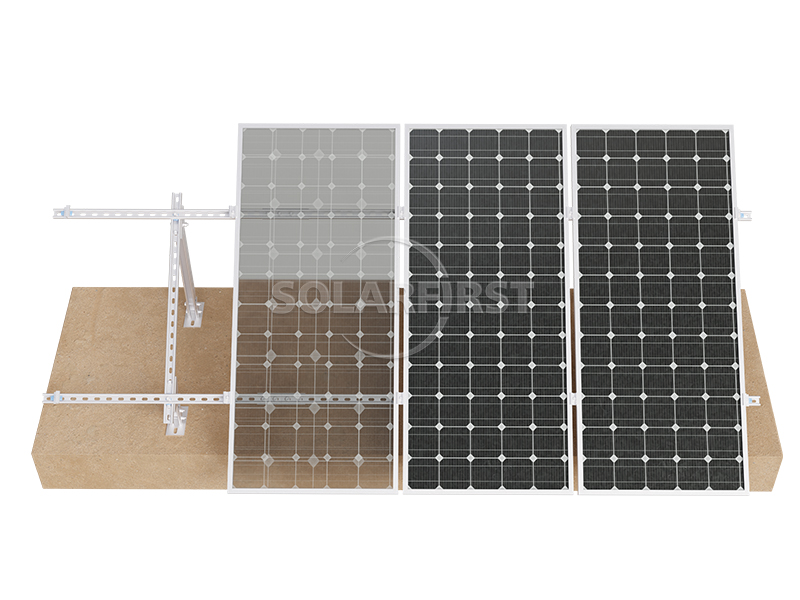

Система наземного крепления солнечных батарей из углеродистой стали - сталь с внутренним изгибом

Система наземного крепления солнечных панелей из углеродистой стали — это профиль с внутренним изгибом, изготовленный из высококачественной конструкционной углеродистой стали (например, Q235B) методом непрерывной холодной гибки. Его наиболее примечательной особенностью является многократная прокатка двух боковых кромок для образования внутренней прокатанной кромки, что приводит к уникальной усиленной щелевидной структуре поперечного сечения, значительно повышая сопротивление изгибу, кручению и сжатию. Этот продукт специально разработан для несущих конструкций, таких как кронштейны для фотоэлектрических панелей, опоры зданий и подвеска оборудования, и представляет собой легкое и высокопрочное решение, заменяющее традиционную угловую сталь и обычный швеллер.

По сравнению с обычной сталью открытого типа, конструкция с внутренним прокатанным краем позволяет компоненту иметь больший момент инерции сечения и радиус поворота при том же весе. Структурная устойчивость значительно выше, чем у плоских прокатанных деталей той же толщины.

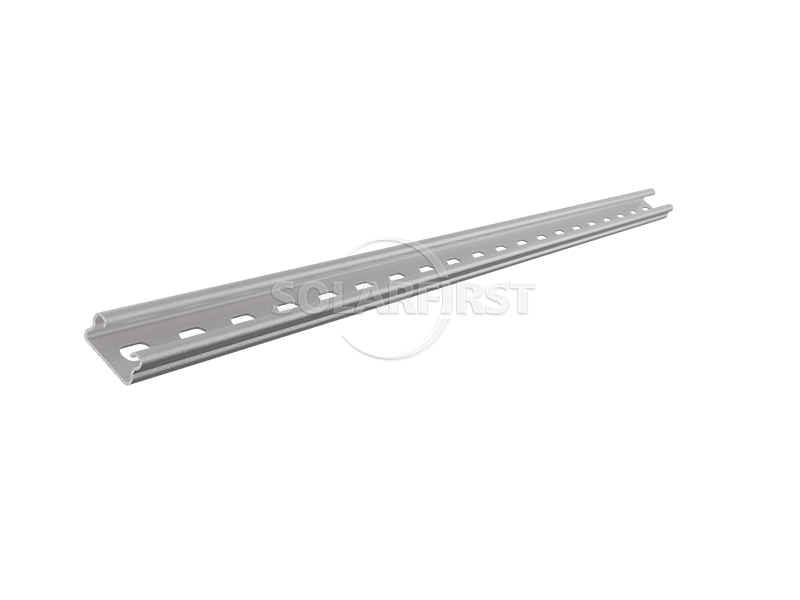

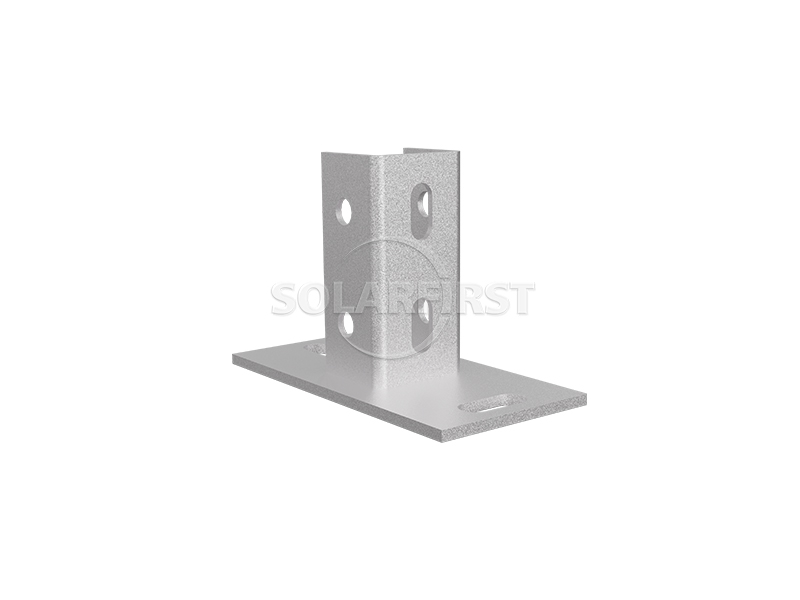

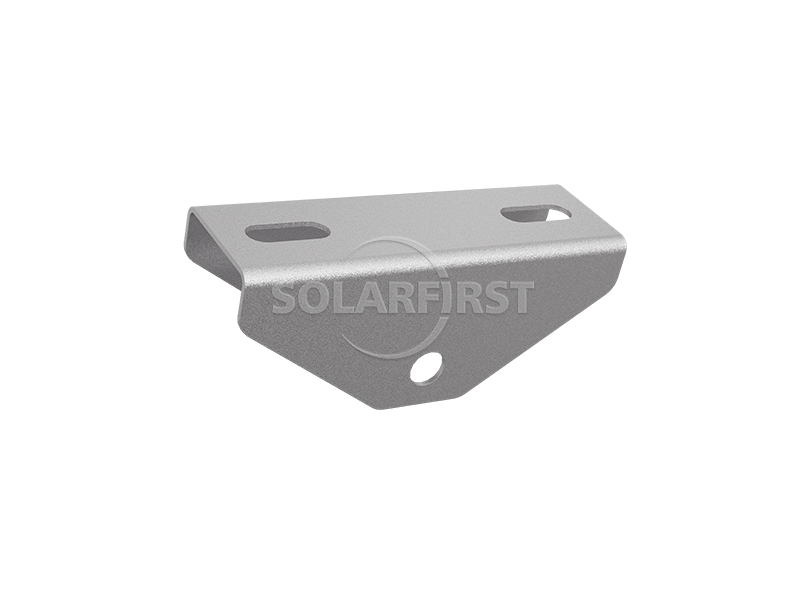

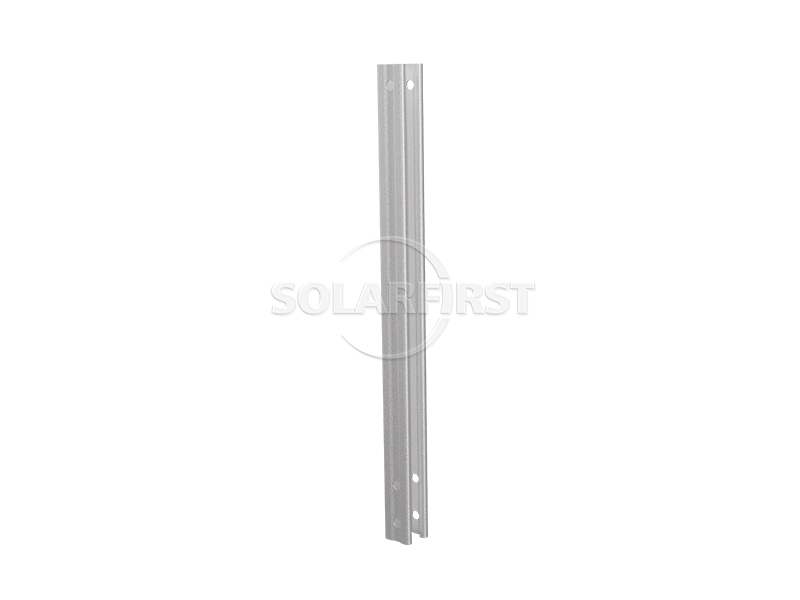

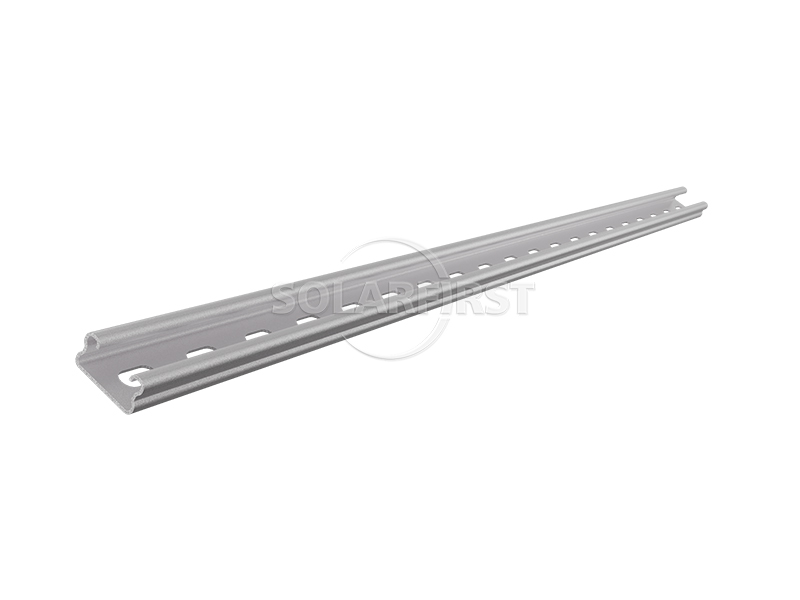

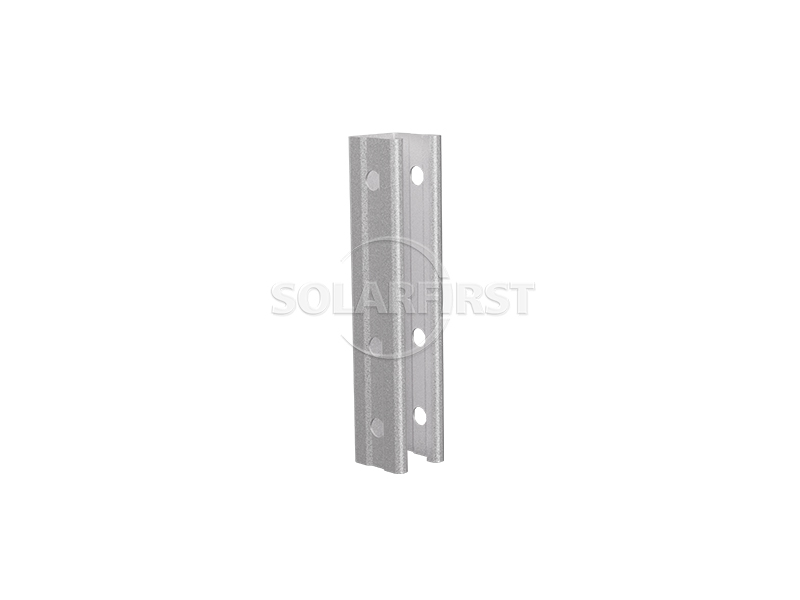

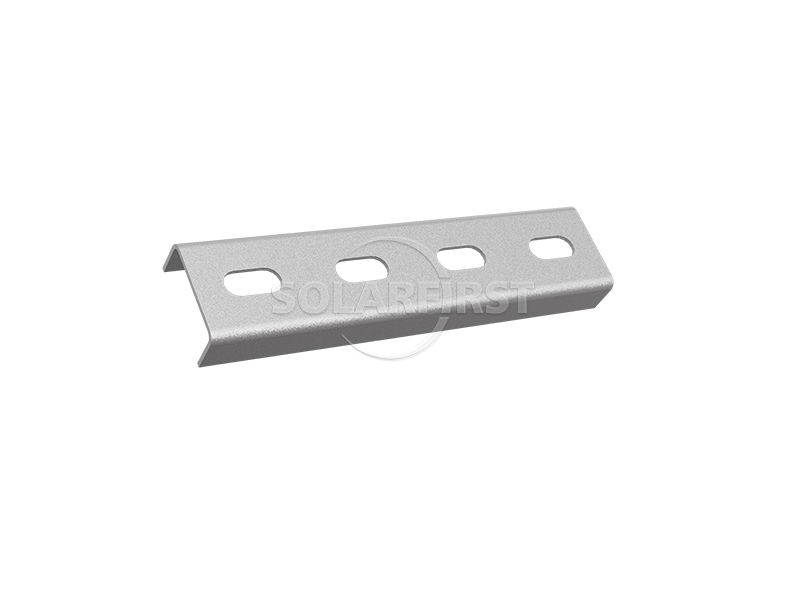

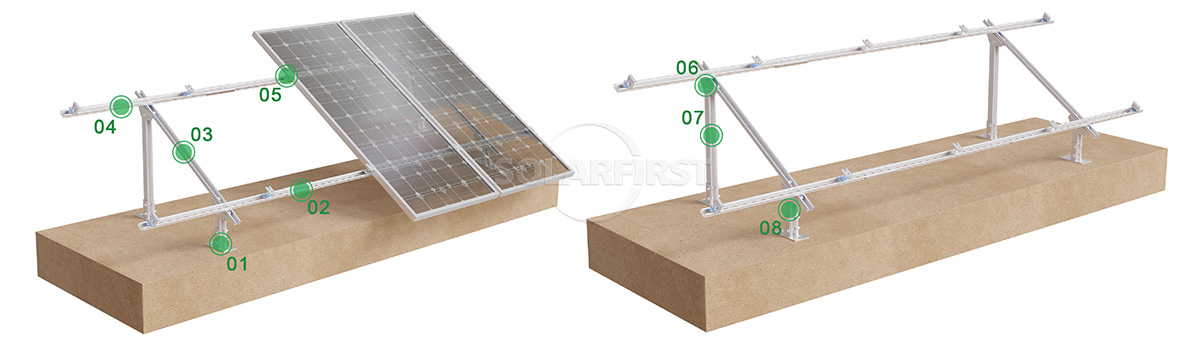

Компоненты изделия

Преимущество

▶ Отличное соотношение прочности и веса:

Конструкция с внутренним закатанным краем значительно увеличивает радиус поворота поперечного сечения, что обеспечивает повышение грузоподъемности примерно на 25–40% по сравнению с обычным уголком того же веса, эффективно снижая количество используемой стали.

▶ Превосходное сопротивление кручению:

Двусторонняя конструкция с закрытыми кромками создает эффект, аналогичный форме замкнутого сечения, и демонстрирует значительно более высокое сопротивление кручению и боковую устойчивость по сравнению с обычной швеллерной сталью.

▶ Увеличенный срок службы антикоррозионных свойств:

Слой горячего цинкования однородный и плотный, а срок его службы на открытом воздухе может достигать 20-30 лет (в зависимости от условий окружающей среды), что значительно снижает затраты на техническое обслуживание.

▶ Гибкая и удобная обработка:

Его можно резать и перфорировать с помощью обычных режущих станков и прессов, а длину можно регулировать по желанию на месте; шкала уменьшает погрешности измерений.

▶ Высокая эффективность монтажа:

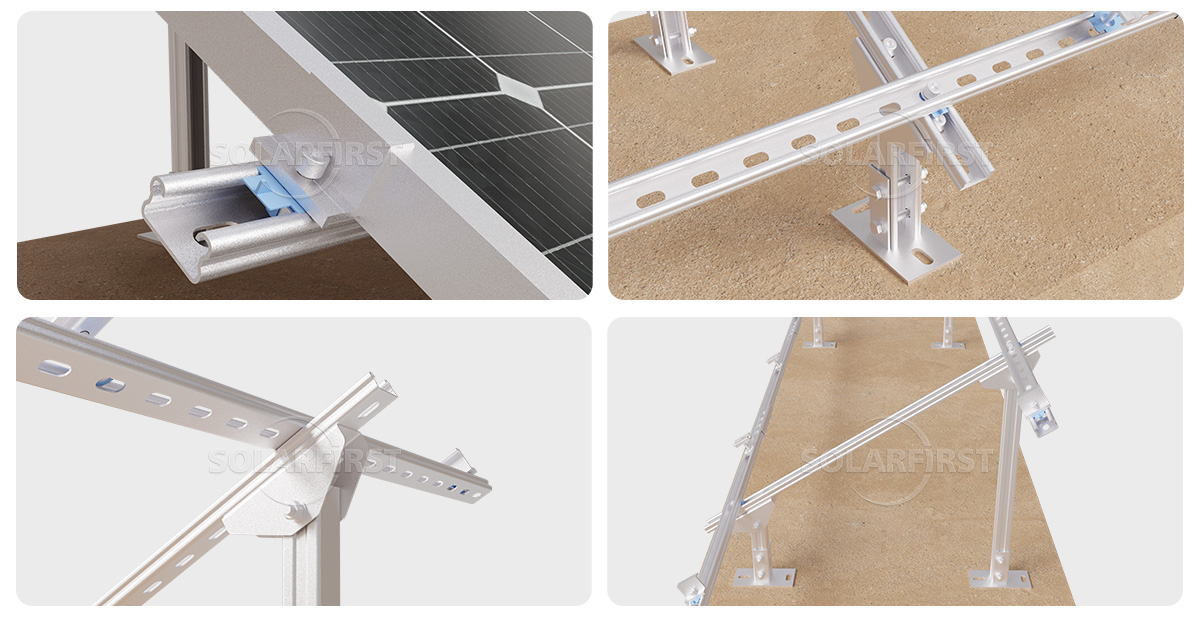

Благодаря использованию специальных соединительных элементов достигается крепление одним болтом. Сварка не требуется, что позволяет сэкономить трудозатраты и вспомогательные материалы. Особенно подходит для работы на больших высотах.

▶ Технические характеристики могут быть настроены индивидуально:

Начиная от формы поперечного сечения (угол складки, длина складки) и толщины стенки до толщины оцинкованного слоя, все параметры могут быть нестандартно настроены в соответствии с требованиями к нагрузке проекта, удовлетворяя особые проектные потребности.

Параметры

Применимые сценарии

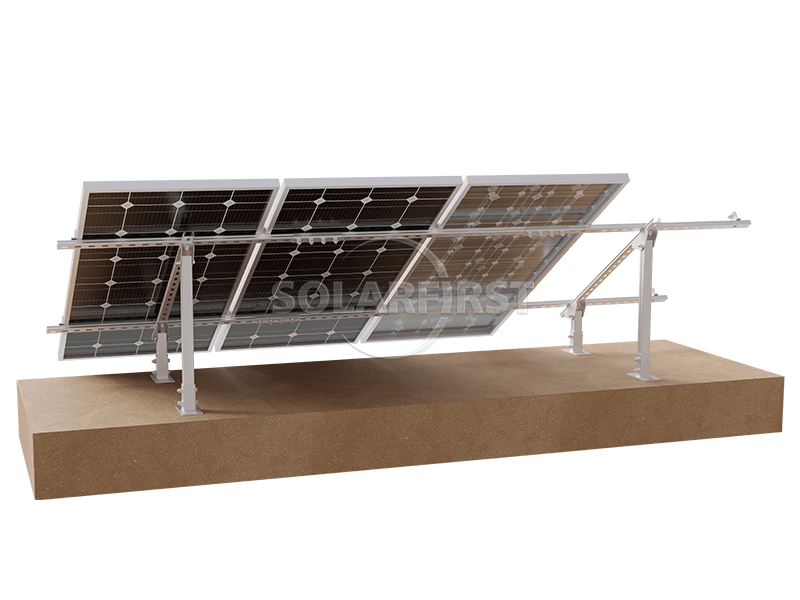

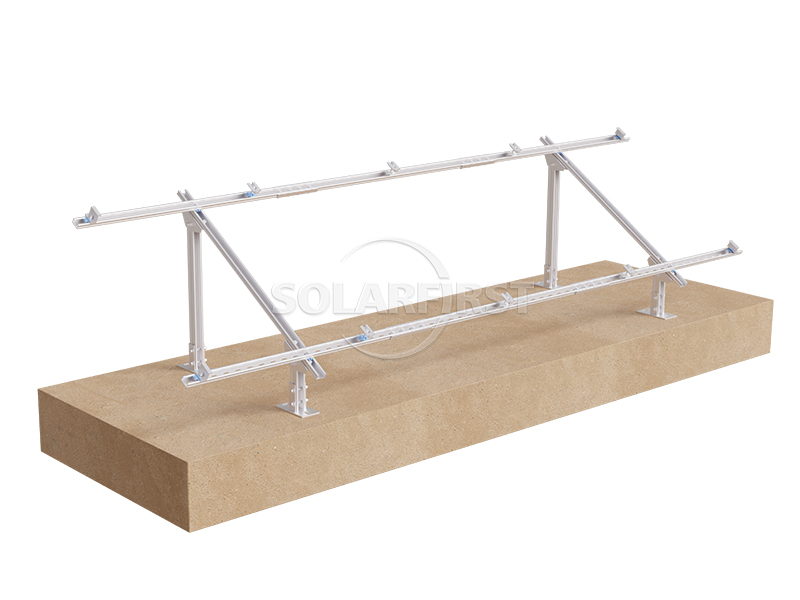

▪ Крупномасштабные централизованные наземные электростанции:

Используются в качестве основных несущих прогонов и диагональных раскосов на открытых пространствах, таких как равнины, луга, пустыни и Гоби, образуя одно- или двухколонные опорные системы.

▪ Наземные фотоэлектрические системы для коммерческого и жилого использования:

Используются в качестве колонн, диагональных балок и горизонтальных распорок в небольших и средних наземных сооружениях, таких как заводские территории, неиспользуемые сельские земли и территории вокруг сельскохозяйственных теплиц.

▪ Бетонные плоские крыши (с дополнительными опорами):

Используется в сочетании с балластными фундаментами в качестве наклонных или плоских прогонов для поддержки фотоэлектрических модулей.

▪ Гибридные системы «аквакультура-солнечная энергия» и «сельское хозяйство-солнечная энергия»:

Используется в качестве основного несущего профиля при большой высоте потолка, эффективно противостоя ветровым нагрузкам и коррозии от длительного воздействия влажной среды (требуется оцинкованное алюминиево-магниевое покрытие или усиленная антикоррозионная обработка).

▪ Гористая и холмистая местность:

Адаптируется к уклонам местности от 5 до 15° за счет регулировки разницы высот между передней и задней колоннами и использования соединительных удлиненных отверстий из С-образной стали, прокатанной внутрь.

Важные примечания:

▶ Расчет выбора:

Пожалуйста, исходя из фактических нагрузок (статическая нагрузка, динамическая нагрузка, ветровая нагрузка, снеговая нагрузка) и расстояния между опорами, попросите инженера-конструктора оценить несущую способность сечения. Не принимайте решения вслепую, основываясь на опыте.

▶ Защитный слой гальванизации:

После резки или сверления на месте срезанную поверхность следует покрыть ремонтной краской с высоким содержанием цинка, чтобы предотвратить распространение ржавчины с поверхности.

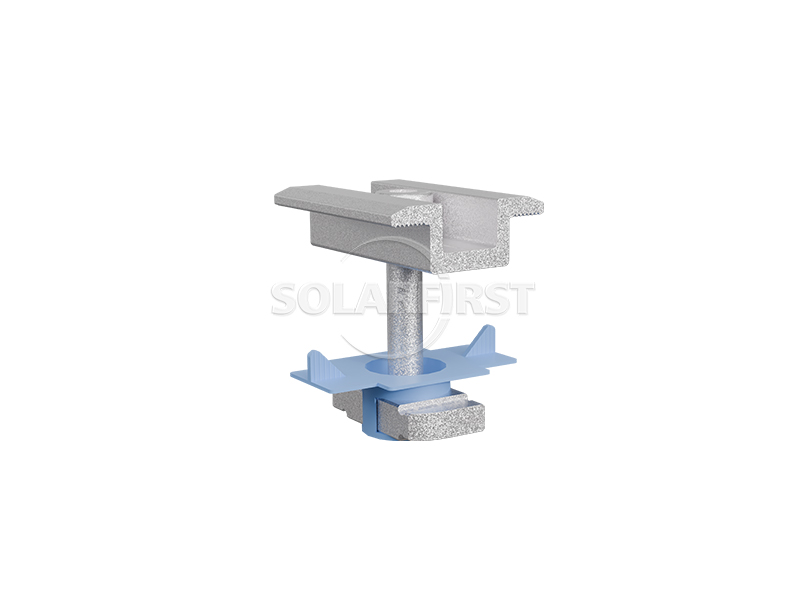

▶ Соединительный фитинг:

Используйте только специальные соединительные элементы, идеально соответствующие форме внутреннего загнутого края. Обычные угловые зажимы не обеспечивают надежной фиксации и склонны к ослаблению.

▶ Момент затяжки при установке:

Момент затяжки болтов должен соответствовать проектным требованиям. Слишком высокая затяжка может привести к деформации кромок; слишком низкая затяжка не обеспечит достаточной противоскользящей способности.

▶ Защита при хранении:

Во время транспортировки и хранения избегайте деформации, вызванной давлением тяжелых предметов; при длительном хранении на открытом воздухе приподнимите изделие, чтобы предотвратить попадание влаги и защитить оцинкованное покрытие от повреждений.

▶ Ограничения на сварочные работы:

Если сварка действительно необходима, следует выбирать сварочные электроды с низким содержанием водорода и контролировать подвод тепла. После сварки необходимо повторно нанести антикоррозионную обработку — настоятельно рекомендуется полное болтовое соединение.

Краткое содержание

Кронштейн из углеродистой стали — это особый конструкционный профиль, который благодаря холодной гибке и внутренней прокатке кромок обладает малым весом и высокой прочностью. Он сочетает в себе высокую несущую способность, отличное сопротивление кручению, удобство монтажа и долговременную устойчивость к атмосферным воздействиям, что делает его идеальным базовым компонентом для современных систем поддержки стальных конструкций. Он позволяет избежать недостатков традиционной стали, таких как большой вес, необходимость большого количества сварки и недостаточная защита от коррозии. Он особенно подходит для инженерных проектов со строгими требованиями к скорости строительства, последующему техническому обслуживанию и общей стоимости жизненного цикла. Будь то в области фотоэлектрической энергетики, механических и электрических систем зданий или коммунальных объектов, кронштейн из внутренней прокатки стали может обеспечить безопасные, экономичные и устойчивые решения для поддержки.
