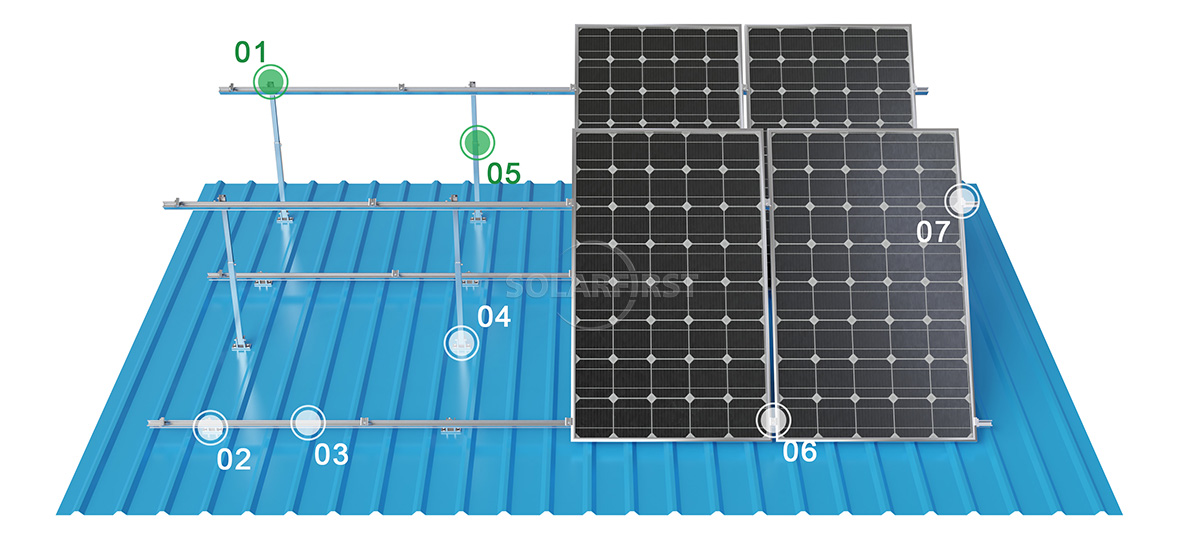

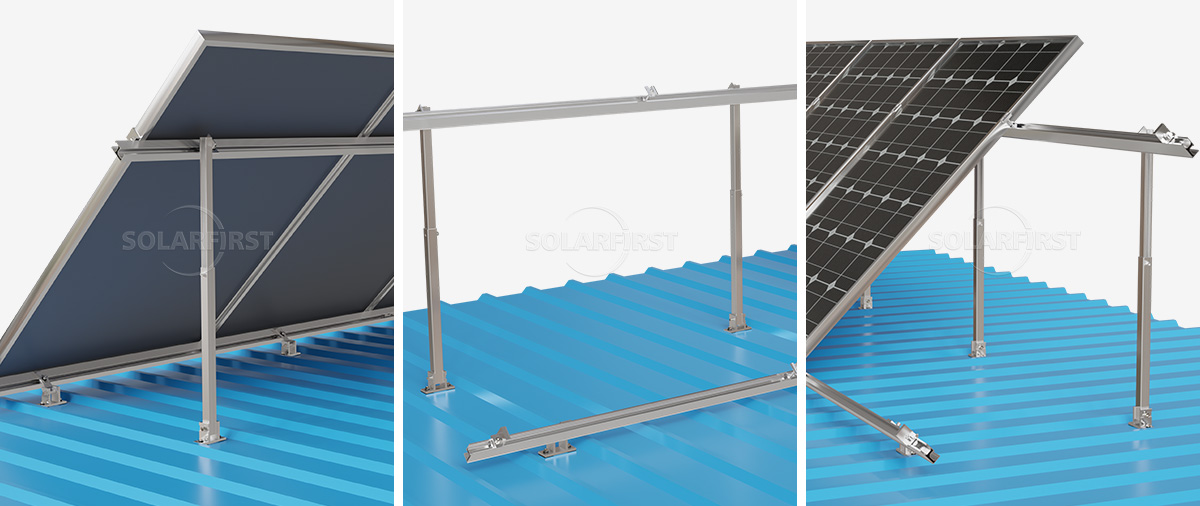

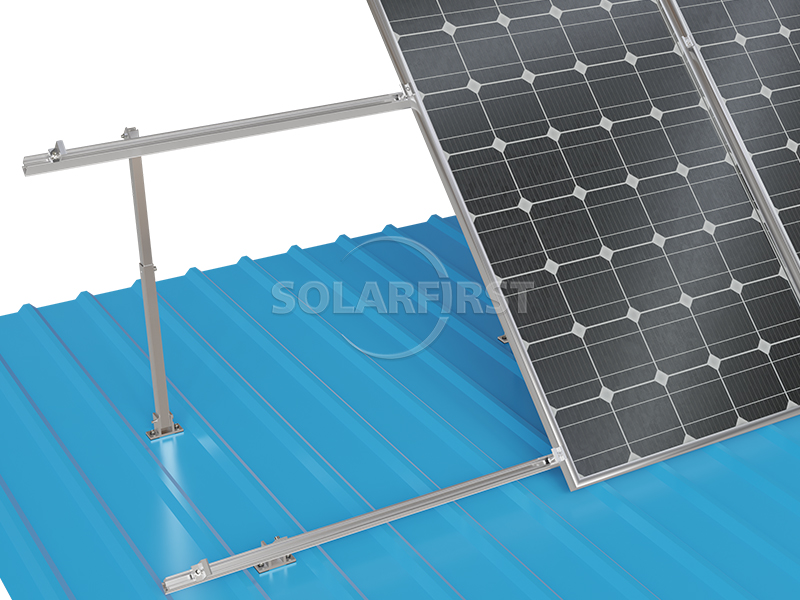

Металлическое крепление для солнечных батарей на крышу - регулируемые ножки

▶Регулируемая высота и угол наклона

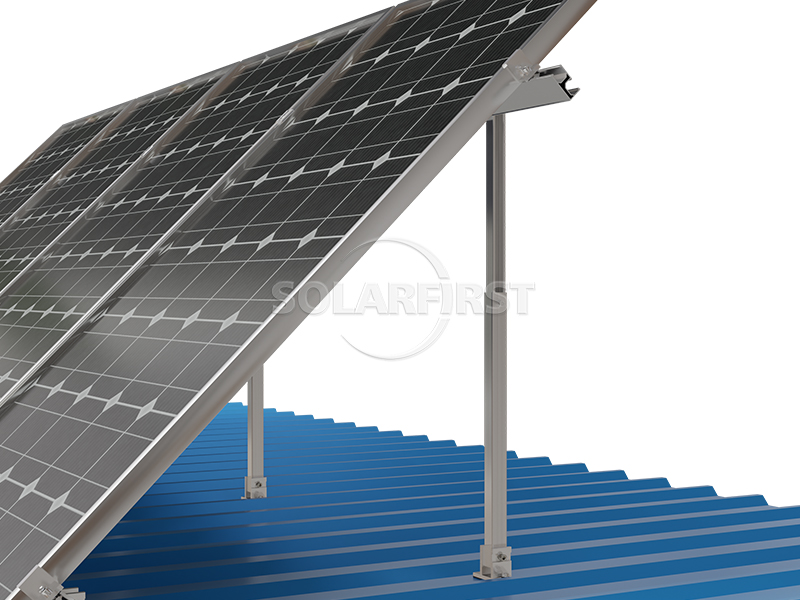

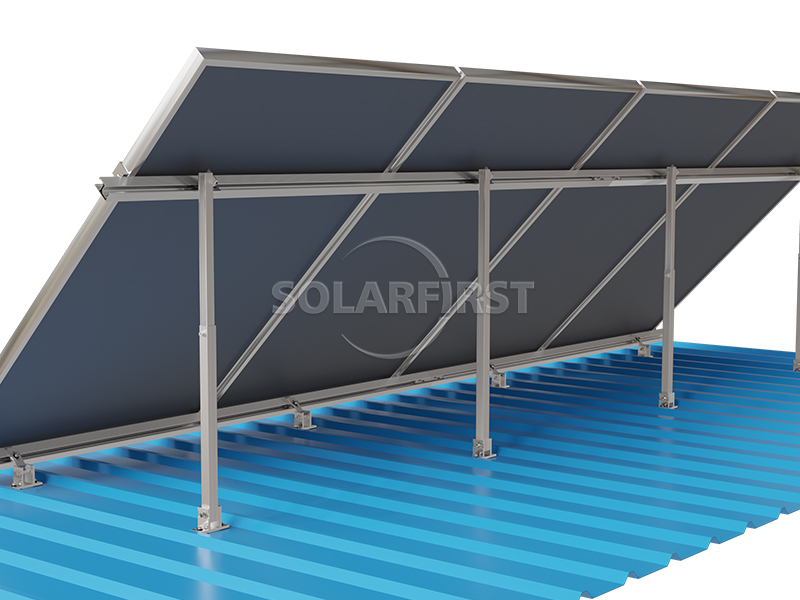

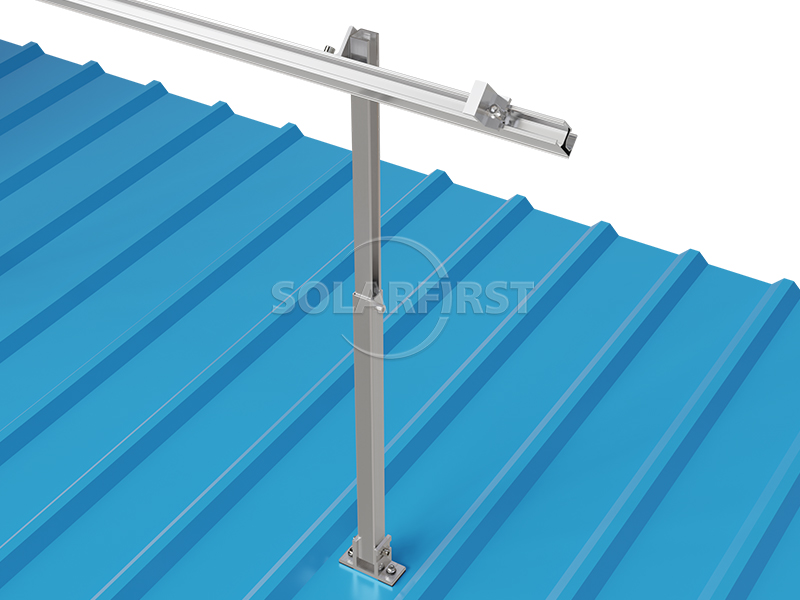

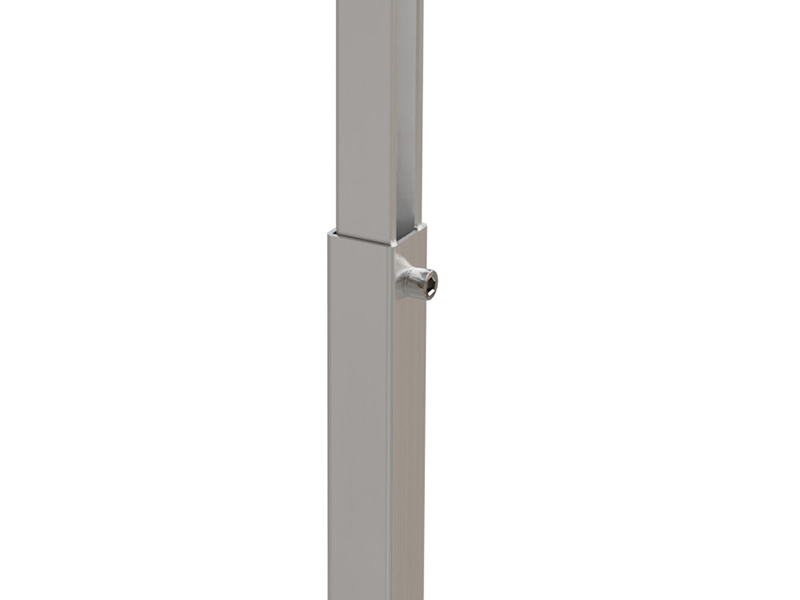

В этом заключается основное преимущество регулируемых передних и задних опорных кронштейнов. Регулируя разницу высот между передними и задними ножками, можно гибко изменять угол наклона фотоэлектрических модулей при установке. Типичные диапазоны углов регулировки включают:

Модели с фиксированным углом: приблизительно 10°, 15°, 30° и т. д.

Модели с регулируемым углом наклона: 0°~30°, 30°~60°, 5°~45° и т. д.

Угол наклона можно регулировать в соответствии с сезонными изменениями, чтобы он соответствовал колебаниям высоты солнца, тем самым повышая эффективность выработки электроэнергии фотоэлектрической системой. Например, один из типов кронштейнов для фотоэлектрического оборудования с регулируемым углом наклона, благодаря нескольким соединительным отверстиям на передней наклонной балке и болтам на заднем соединителе наклонной балки, позволяет устанавливать угол наклона на разных уровнях для адаптации к различным условиям установки.

▶ Возможность многонаправленной регулировки

Некоторые изделия среднего и высокого класса также обеспечивают регулировку в нескольких направлениях — спереди назад, слева направо и вверх-вниз — что значительно повышает гибкость и оперативность инженерного монтажа и позволяет лучше адаптироваться к фактическим структурным отклонениям гофрированных стальных кровель.

▶ Конструкция для монтажа без перфорации

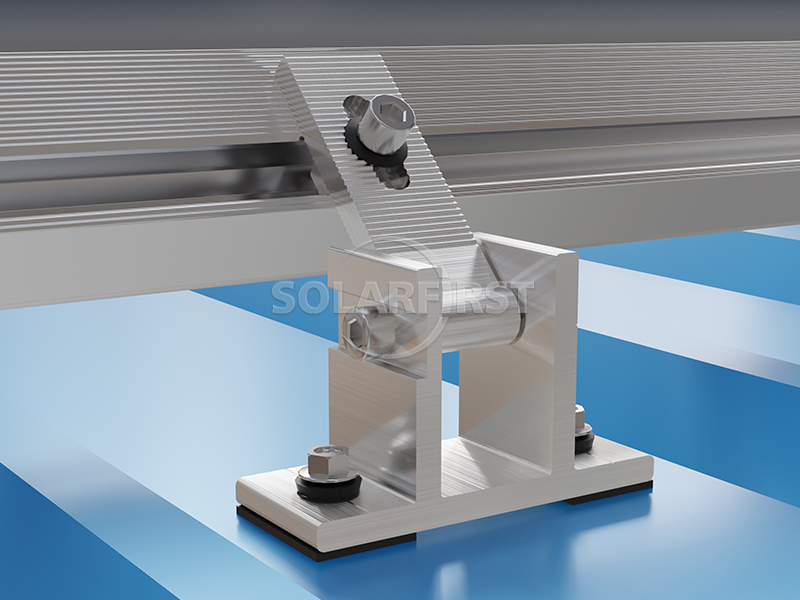

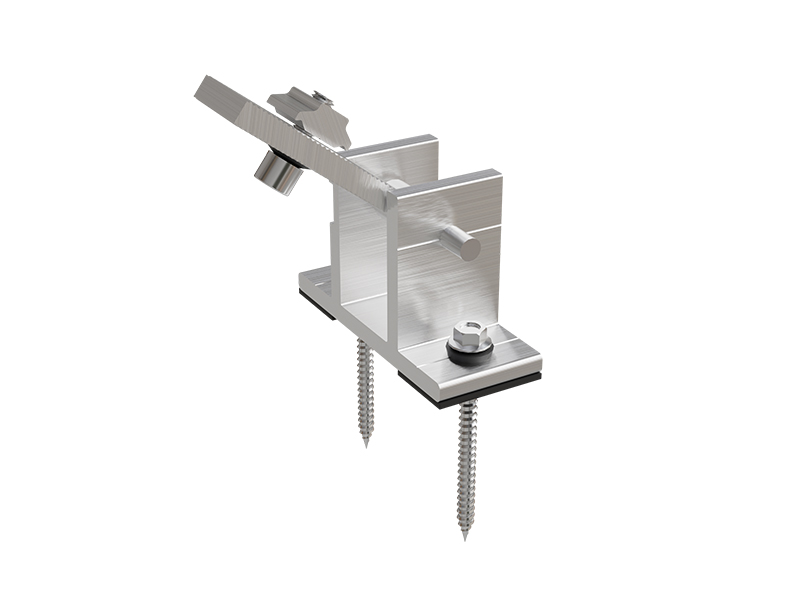

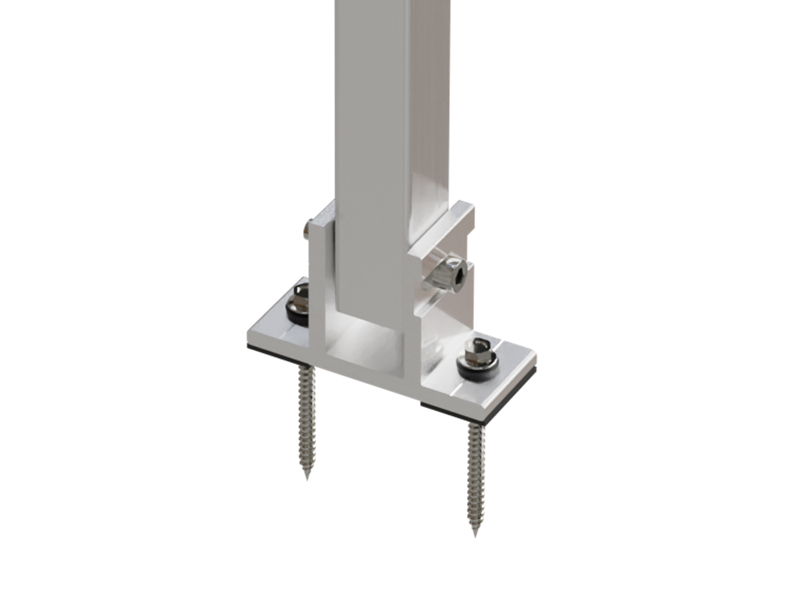

Регулируемые передние и задние кронштейны, как правило, крепятся с помощью зажимов, что исключает необходимость сверления или сварки в гофрированной стальной крыше. Это принципиально исключает риск протечек крыши, обеспечивая целостность водонепроницаемого слоя и безопасность внутреннего производственного помещения.

▶ Высокоэффективная предварительно собранная и модульная конструкция.

Большинство изделий поставляются в собранном виде на заводе. Строителям нужно лишь выполнить простую сборку и крепление кровли, что исключает необходимость резки или сверления на месте. Это значительно сокращает время строительства и трудозатраты.

▶ Высокая прочность и коррозионная стойкость

Основной корпус кронштейнов изготовлен преимущественно из алюминиевого сплава марок 6005-T5 или 6063-T5 с анодированным покрытием. Толщина оксидной пленки составляет ≥15 мкм, что обеспечивает превосходную коррозионную стойкость и гарантирует срок службы более 20 лет.

Важные примечания:

▶ Проверка несущей способности кровли

Перед установкой инженер-конструктор должен проверить несущую способность гофрированных стальных кровельных стропильных балок и панелей, чтобы предотвратить перегрузки, которые могут привести к деформации или обрушению.

▶ Подтверждение соответствия типа плитки

Зажимы должны быть подобраны таким образом, чтобы идеально соответствовать конкретной модели гофрированной стальной кровли (высота волны, угол наклона волны и тип запорного кромочного элемента) на объекте; в противном случае ненадежное крепление может создать угрозу безопасности.

▶ Настройка угла наклона должна определяться индивидуально для каждого участка.

Регулируемый угол наклона следует определять на основе комплексного расчета местной широты, годового солнечного излучения и ветрового давления; больший угол не обязательно лучше. Чрезмерно большие углы наклона значительно увеличат ветровую нагрузку.

▶ Контроль момента затяжки

Все болтовые соединения из нержавеющей стали необходимо затягивать с помощью динамометрического ключа до расчетного значения. Коэффициент крутящего момента следует проверить перед установкой, чтобы предотвратить ослабление или перетягивание, которые могут повредить резьбу.

▶ Регулярный осмотр и техническое обслуживание

Рекомендуется проверять затяжку зажимов и передние и задние регулировочные болты на предмет ослабления каждые шесть месяцев или после каждого сильного ветра или обильного снегопада и своевременно их затягивать.

▶ Гидроизоляция и герметизация

Несмотря на то, что зажимы не перфорированы, если во время установки покрытие из гофрированной стальной листовой стали будет повреждено или поцарапано, необходимо нанести водонепроницаемый герметик, чтобы предотвратить дальнейшую коррозию.

▶ Электробезопасное расстояние

Компоненты и кабельная проводка должны располагаться на безопасном расстоянии от любых потенциальных дымоотводящих окон, вентиляционных отверстий, молниезащитных полос и т. д. на крыше, а также должно быть обеспечено надлежащее заземление.

Краткое содержание

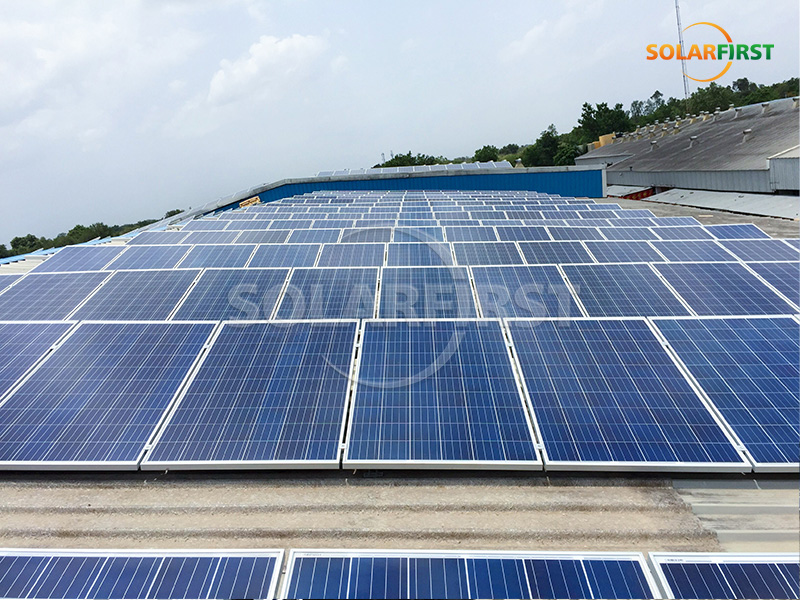

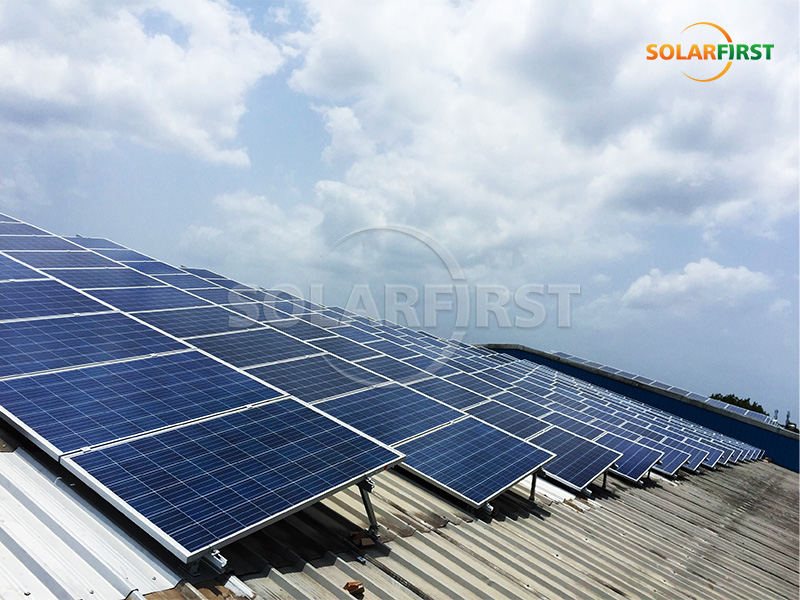

Справочная информация по проекту Solar First
