L-образный профиль (часто называемый L-образной опорой, L-образным основанием или L-образной опорой) в системе крепления фотоэлектрических модулей на стальной крыше представляет собой простой, но незаменимый металлический соединитель, отвечающий за надежное крепление направляющих, поддерживающих фотоэлектрические модули, к стальной крыше. Он имеет прямоугольную (L-образную) форму, легкую конструкцию и в основном служит анкерным элементом, соединяющим верхнюю и нижнюю части конструкции.
Цвет :
Natural silver/ black（Colored according to customer requirements）Сертификация :
ISO，SGS，CEМатериал :
Anodized Aluminum 6005 T5, Stainless Steel 304Происхождение продукта :
Tianjin, FujianПорт отправки :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Описание продукта

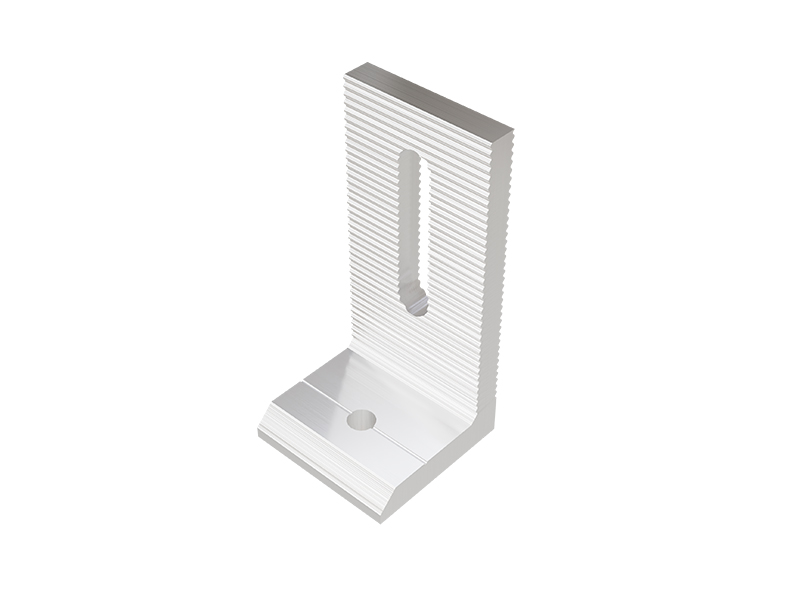

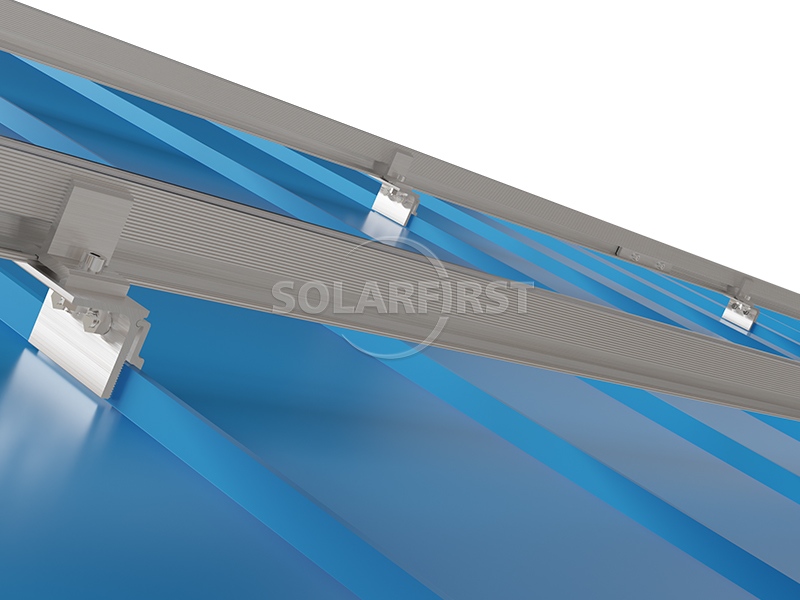

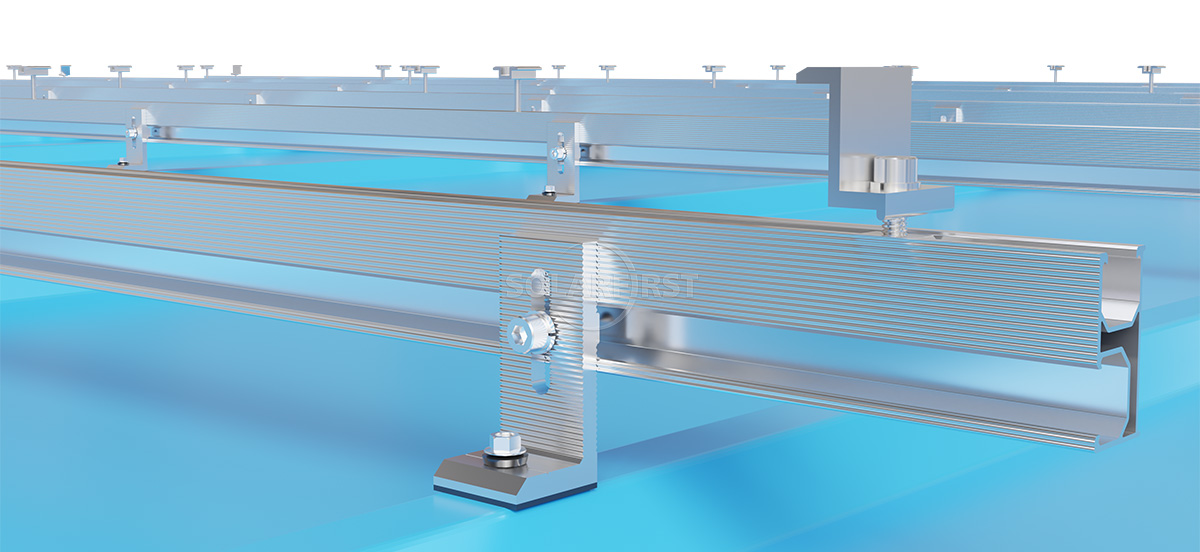

L-образный кронштейн (L-образная ножка) для фотоэлектрических (ФЭ) систем на крышах из цветной стали является основным соединительным элементом в таких системах. Он имеет прямоугольную (L-образную) форму, один конец которого крепится к гофрированному краю крыши из цветной стали с помощью специального зажима или крепежа, а другой конец соединяется с направляющей для ФЭ-панели и поддерживает её. Сам L-образный кронштейн не несет непосредственно вес модулей; вместо этого он действует как элемент передачи усилия, безопасно передавая нагрузку модулей и направляющих на конструкцию крыши.
Этот продукт широко используется в коммерческих и промышленных проектах по установке распределенных фотоэлектрических систем на крышах. Его конструкция призвана обеспечить стабильную и регулируемую опору для фотоэлектрических панелей без повреждения гидроизоляционного слоя крыши (при использовании с зажимами).

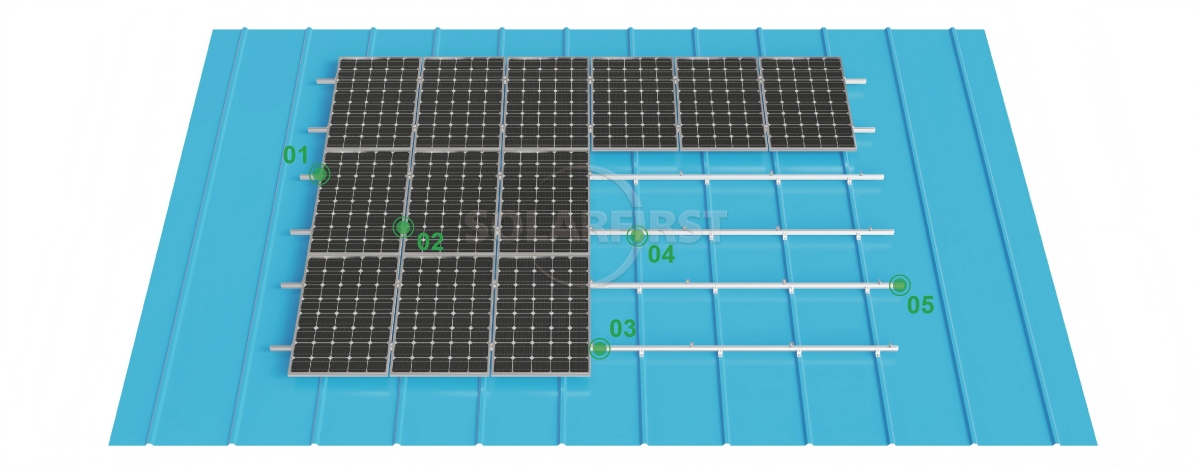

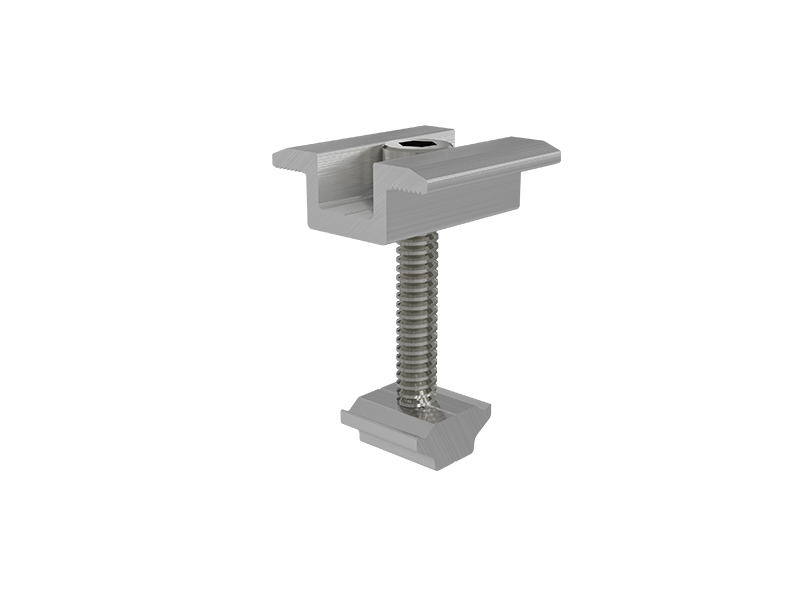

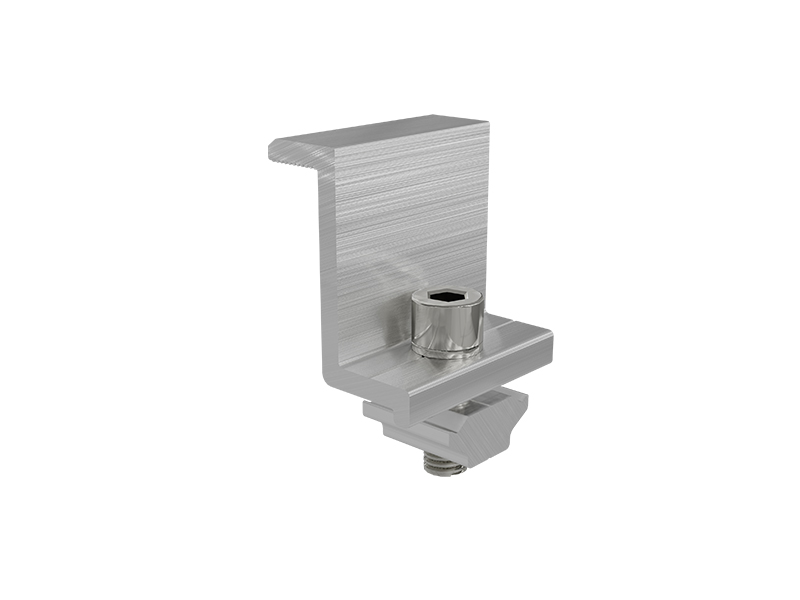

Компоненты изделия
Преимущество
▶Простая установка
L-образная конструкция проста и, благодаря использованию стандартных зажимов, позволяет быстро устанавливать и крепить болтами, экономя трудозатраты на объекте по сравнению со сваркой или использованием распорных болтов.
▶Защитная гидроизоляция кровли
При использовании специальных зажимов для крепления нет необходимости сверлить отверстия в гофрированном стальном листе, что в принципе исключает риск протечек, вызванных отверстиями для винтов.
▶Сниженные требования к нагрузке на кровлю
Алюминиевый L-образный профиль отличается малым весом (приблизительно 0,3–0,8 кг на комплект), что снижает дополнительную нагрузку на крыши старых заводских зданий.
▶Регулируемые возможности
L-образные уголки различной высоты или с пазами могут компенсировать разницу в высоте гребней гофрированных стальных листов и требования к выравниванию направляющих рельсов.
▶Высокая коррозионная стойкость
Изготовленный, как правило, из алюминиевого сплава или нержавеющей стали, он долгое время остается устойчивым к коррозии в промышленных условиях и прибрежных районах.
Параметры
| Установка | Металлическая крыша |
| Ветровая нагрузка | до 60 м/с |
| Снеговая нагрузка | 1,4 кН/м² |
| Угол наклона | Параллельно поверхности крыши |
| Высота | 80 мм/100 мм/180 мм |
| Стандарты | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Материал | Анодированный алюминий AL6005-T5, нержавеющая сталь SUS304 |
| Гарантия | Гарантия 10 лет |
Применимые сценарии
▪ Промышленные и коммерческие заводские здания: Крыши из крупногабаритной гофрированной стали, требующие высоких стандартов гидроизоляции и скорости строительства.
▪ Логистические и складские центры: Большая площадь кровли, подходит для монтажа без перфорации.
▪ Сельскохозяйственные теплицы: Металлические скатные крыши и крепления позволяют избежать повреждения первоначальной конструкции.
▪ Реконструкция старых фотоэлектрических объектов: В существующих металлических кровлях сверлить отверстия невозможно; идеальным решением является крепление с помощью зажимов.
▪ Здания со строгими требованиями к гидроизоляции: Например, крыши заводов в электронной, фармацевтической и пищевой промышленности.
Важные примечания:
▶Подтверждение типа кровли
Этот зажим подходит только для металлических кровельных панелей с фальцевой структурой (Klip-Lok), а не для трапециевидных гофрированных панелей или панелей с угловым швом.
▶Расчет нагрузки
Количество и расстояние между зажимами должны быть рассчитаны инженером-конструктором с учетом местной скорости ветра, снеговой нагрузки, пролета крыши и других условий.
▶Монтаж в соответствии со спецификацией.
Болты необходимо затягивать с указанным моментом затяжки (обычно 16-20 Н·м) с помощью динамометрического ключа. Чрезмерная затяжка может повредить выступ, а недостаточная — привести к проскальзыванию.
▶Осмотр состояния кровли
Перед установкой убедитесь, что кровельные панели не имеют сильной ржавчины, деформаций или отслоения покрытия; в противном случае усилие зажима может оказаться недостаточным.
▶Регулярная проверка
Рекомендуется ежегодно проверять плотность затяжки зажимов, особенно после тайфунов или сильных снегопадов.
▶Заземление
При использовании металлических направляющих необходимо обеспечить надлежащее заземление компонентов и крыши в соответствии с электрическими спецификациями.
▶Избегайте смешивания
Зажимы разных марок или партий могут иметь различия в размерах, поэтому их нельзя смешивать на одной крыше.
Способ установки

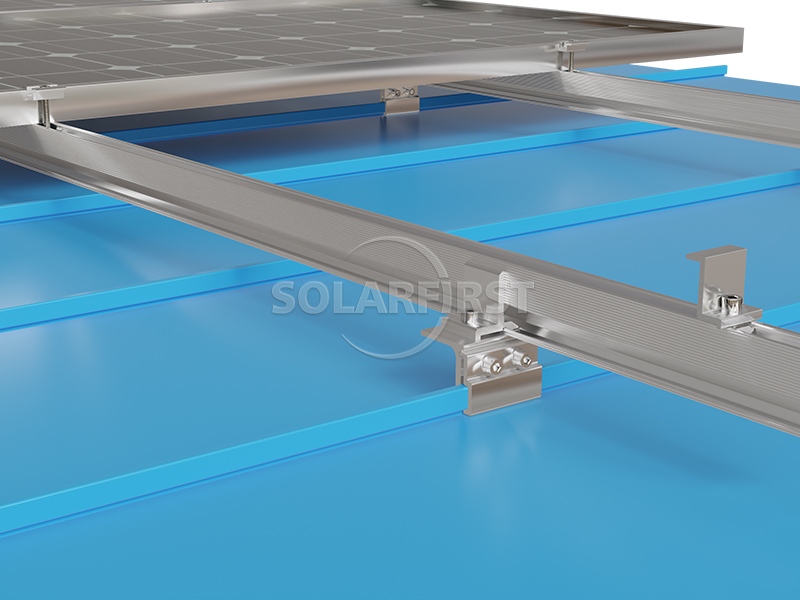

▶ Специальная фиксация крепежными элементами (рекомендуемый метод)
▪ Применение: Используйте защелкивающееся крепление, соответствующее конкретному профилю (например, угловое крепление, крепление для фиксации стойки), чтобы непосредственно закрепить L-образную деталь на вершине цветного стального листа.
▪ Преимущества: Полностью неразрушающий монтаж, не проникает в поверхность крыши, что в корне исключает риск протечек воды, и в настоящее время является наиболее рекомендуемым методом.
▶ Сквозная фиксация (использовать с осторожностью!)
▪ Процедура: Используйте саморезы или шурупы по дереву, чтобы проткнуть лист цветной стали, и закрепите L-образные гвозди на нижней стороне кровельной фермы.
▪ Недостатки: Повреждает гидроизоляционный слой кровли. При неправильной герметизации высока вероятность образования ржавчины и протечек в местах крепления саморезов, что значительно сократит срок службы кровли. Используется только в особых конструктивных случаях.
Краткое содержание
L-образный кронштейн для фотоэлектрических систем на стальной кровле — это проверенное и практичное компактное соединительное устройство. Его основное преимущество заключается в возможности бесконтактного монтажа с помощью специальных зажимов и создании стабильной системы поддержки фотоэлектрических систем в сочетании с направляющими. Он обладает такими преимуществами, как малый вес, быстрая установка и хорошая коррозионная стойкость, эффективно снижая повреждения стальной кровли и дополнительную нагрузку.
Однако это не панацея — совместимость типа кровельной черепицы, расчеты несущих конструкций, качество герметизации и строительные спецификации напрямую влияют на долгосрочную безопасность. Неправильное крепление отверстий, несоответствие типа кровельной черепицы и превышение допустимых нагрузок — три основные причины протечек кровли или повреждения фотоэлектрической системы.

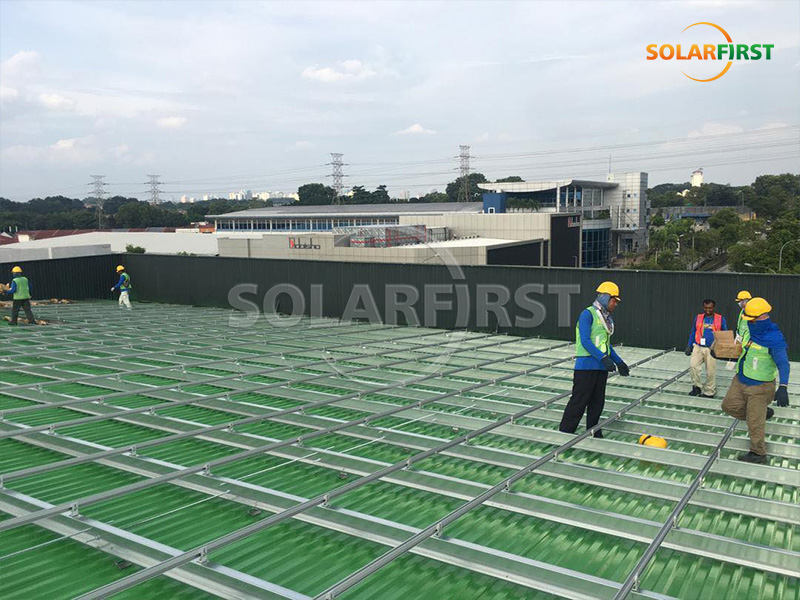

Справочная информация по проекту Solar First
Дополнительные сведения

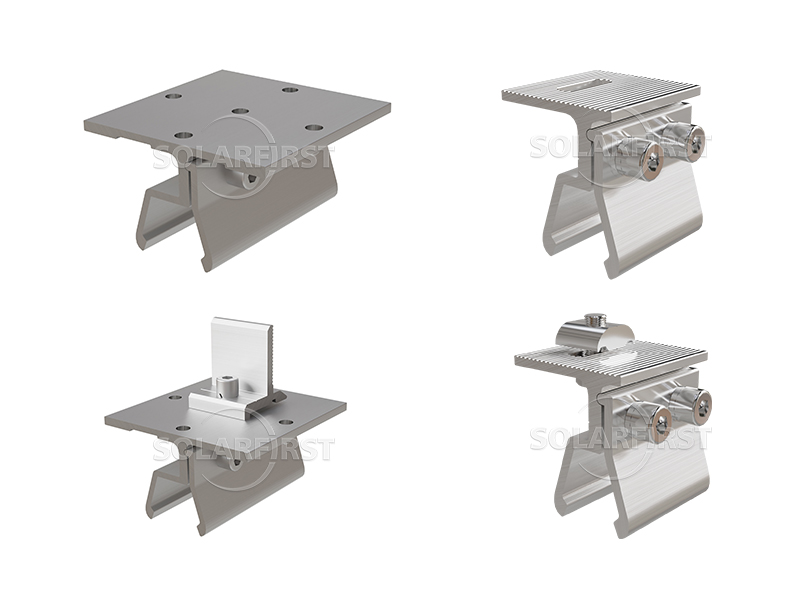

Проще говоря, зажим для фальцевой кровли — это «соединитель основания фотоэлектрической панели», специально разработанный для крыш из гофрированной стали без сверления отверстий. Он крепится к фальцевой кровле с помощью зажима, что позволяет надежно устанавливать фотоэлектрические модули без сверления каких-либо отверстий в крыше.
