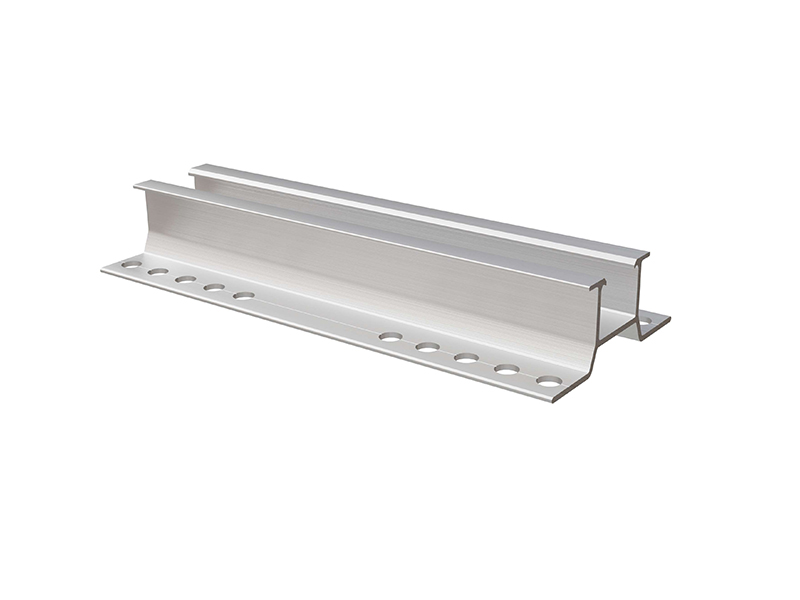

U-образная направляющая для установки фотоэлектрических панелей на гофрированных стальных крышах — это система монтажа солнечных панелей, специально разработанная для таких крыш и широко используемая благодаря своей высокой эффективности и надежности. Она называется «U-образной направляющей», потому что ее поперечное сечение напоминает букву «U», что обеспечивает баланс между прочностью конструкции и простотой монтажа.
Цвет :
Natural silver/ black（Colored according to customer requirements）Сертификация :
ISO，SGS，CEМатериал :
Anodized Aluminum 6005 T5, Stainless Steel 304Происхождение продукта :
Tianjin, FujianПорт отправки :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Описание продукта

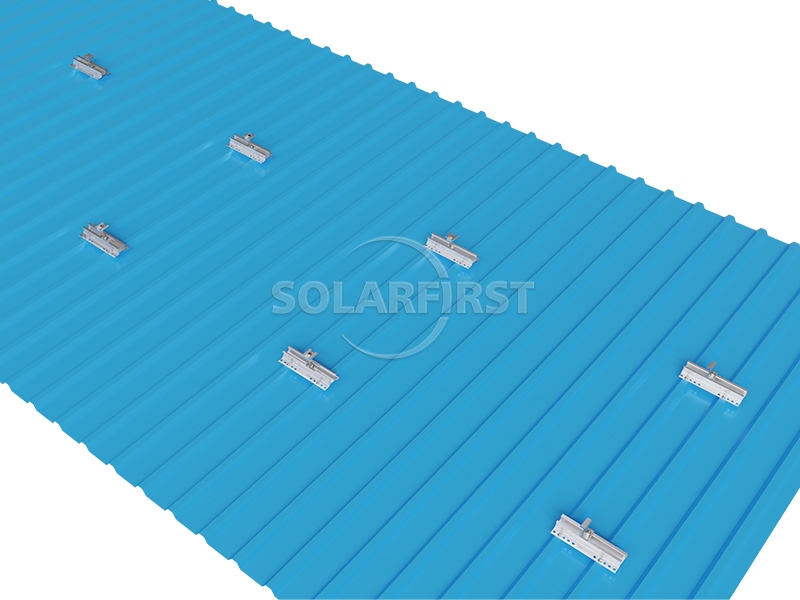

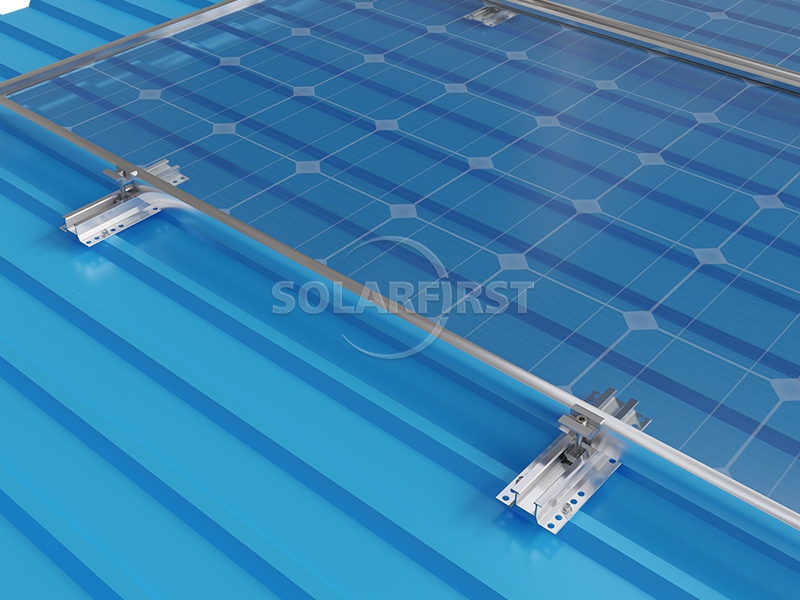

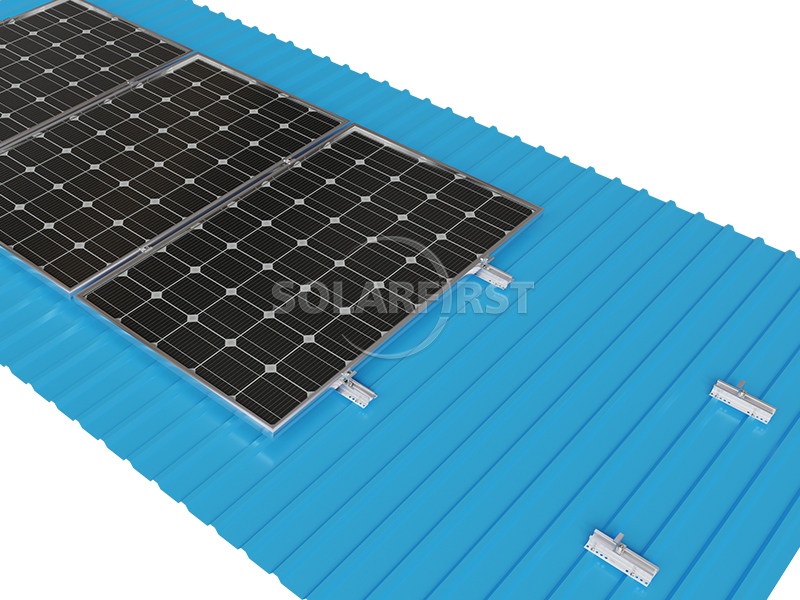

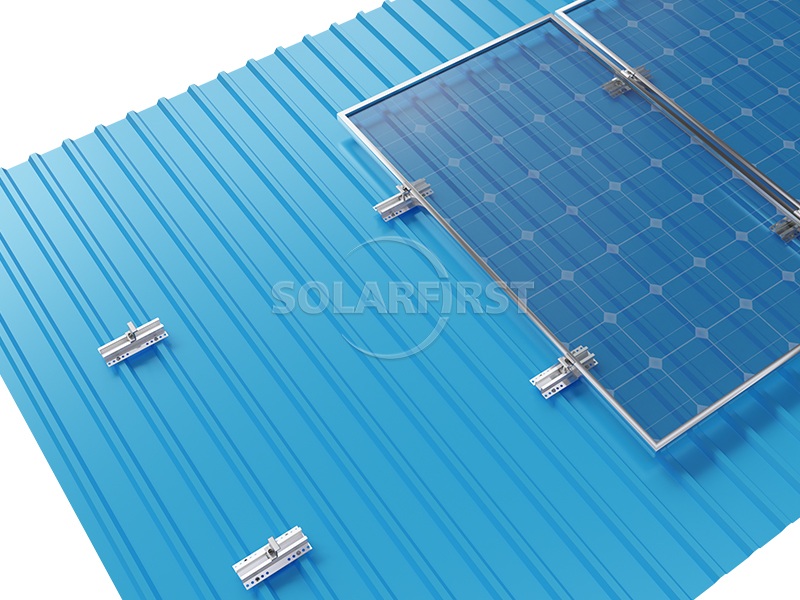

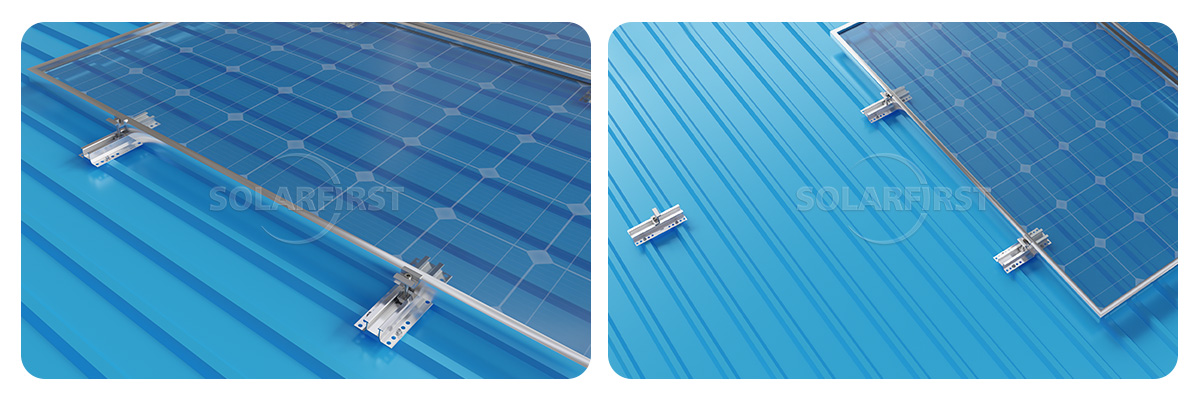

Система крепления солнечных панелей на U-образных направляющих для гофрированных стальных крыш — это система установки солнечных модулей, специально разработанная для коммерческих, промышленных и жилых зданий с гофрированными стальными крышами. Ее основной компонент — U-образная направляющая — имеет U-образное поперечное сечение и изготовлена из высококачественного алюминиевого сплава. Она крепится к гребням гофрированной стальной крыши с помощью специальных зажимов или саморезов, обеспечивая надежную опору для фотоэлектрических модулей. Система поддерживает горизонтальное или вертикальное расположение фотоэлектрических модулей и совместима как с рамными, так и с бесрамными солнечными панелями, демонстрируя высокую гибкость.

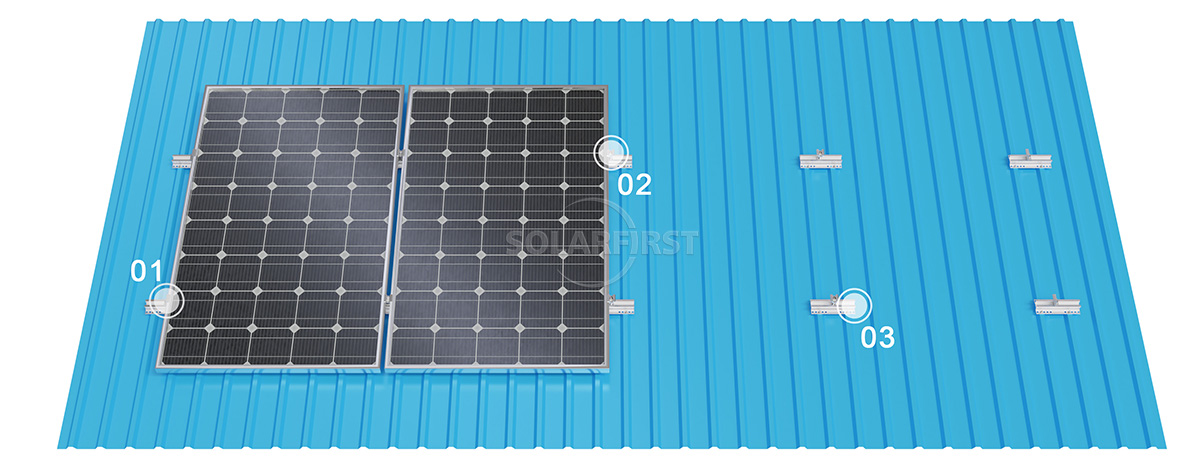

Компоненты изделия
Преимущества и недостатки
▶ Преимущества
▪ Простая установка
U-образная конструкция направляющих упрощает процесс монтажа. Саморезы и прижимные блоки надежно фиксируют компоненты, исключая необходимость в сложных инструментах и значительно экономя время и трудозатраты на установку.
▪ Легкая конструкция
Изготовленная преимущественно из алюминиевого сплава, эта легкая конструкция минимизирует дополнительную нагрузку на крышу, облегчая транспортировку и погрузку и разгрузку.
▪ Надежная гидроизоляция
При использовании с водонепроницаемыми прокладками из EPDM или клеем, это эффективно исключает риск протечек после сверления отверстий в крыше, что крайне важно для обеспечения надежной гидроизоляции кровли.
▪ Широкая совместимость
Комплексная конструкция системы позволяет размещать фотоэлектрические модули как горизонтально, так и вертикально, и совместима с большинством представленных на рынке модулей в рамах и без рам.
▪ Высокая экономическая эффективность
Меньшее количество модулей и упрощенный процесс установки в совокупности снижают затраты на материалы и рабочую силу.
▶ Недостатки
▪ Проблемы стандартизации
Для сравнения, рельсы U-образной формы имеют меньший момент инерции и модуль упругости, а это значит, что их общая несущая способность может быть ниже, чем у рельсов других поперечных сечений при тех же размерах.
▪ Ограничения при установке
Для монтажа обычно требуется просверлить отверстия в гофрированных стальных кровельных листах. Несмотря на меры по гидроизоляции, это все равно может повлиять на общую конструкцию крыши.
▪ Зрелость рынка
Поскольку U-образные направляющие представляют собой специализированное решение, они могут не обладать таким же широким распространением на рынке и прозрачностью цен, как более универсальные стальные направляющие С- или Z-образной формы.
▪ Свойства материала
Алюминий слабее стали. В особых случаях, требующих чрезвычайно высокой несущей способности, могут потребоваться более прочные U-образные опоры из горячеоцинкованной стали.
Параметры
| Установка | Металлическая крыша |
| Ветровая нагрузка | до 60 м/с |
| Снеговая нагрузка | 1,4 кН/м² |
| Угол наклона | Параллельно поверхности крыши |
| Ориентация компонентов | Горизонтальное/вертикальное, гибкое расположение |
| Применимые компоненты | Совместимо с фотоэлектрическими модулями в раме и без рамы. |
| Стандарты | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Материал | Анодированный алюминий AL6005-T5, нержавеющая сталь SUS304 |
| Гарантия | Гарантия 10 лет |
Применимые сценарии
U-образные направляющие системы в основном используются для гофрированных стальных кровель и подходят для различных типов:
▪ Коммерческие здания
Например, заводы, склады и логистические центры, которые обычно имеют большие площади крыш и стандартные условия монтажа, что делает их идеальными для использования U-образных направляющих с точки зрения экономической эффективности.
▪ Промышленные предприятия
К этим зданиям предъявляются высокие требования к гидроизоляции кровли и несущей способности конструкций; легкие и водонепроницаемые характеристики U-образных направляющих идеально соответствуют этим требованиям.
▪ Жилые здания
U-образные направляющие особенно хорошо подходят для загородных домов или вилл, построенных своими руками, с крышами из гофрированной стали.
▪ Конкретные типы крыш
Особенно хорошо подходит для трапециевидных гофрированных стальных кровель, поскольку его U-образная конструкция обеспечивает лучшее прилегание к гофрированным стальным листам.
Важные примечания:
Для обеспечения долгосрочной стабильной работы системы необходимо уделить особое внимание нескольким ключевым моментам:
▶ Этап проектирования и планирования
▪ Предварительный расчет несущей способности кровли
Перед установкой убедитесь, что конструкция крыши выдержит дополнительную нагрузку от фотоэлектрической системы.
▪ Точная компоновка и размещение
Перед установкой разметьте линии в соответствии с проектными чертежами, чтобы убедиться, что расстояние между зажимами и направляющими соответствует проектным требованиям.
▶ Этап гидроизоляции (крайне важен)
▪ Необходимо использовать прокладки из EPDM.
Во все отверстия, повреждающие оригинальную гофрированную стальную кровлю, необходимо установить водонепроницаемые прокладки или шайбы из EPDM под саморезы. Для предотвращения протечек рекомендуется использовать водонепроницаемый герметик.
▶ Этап строительства и монтажа
▪ Стандартизированная последовательность операций
Монтаж направляющих рельсов должен производиться в следующей последовательности: "средняя секция → концевые секции → соединители направляющих рельсов".
▪ Точность установки контроля
После установки каждой направляющей проверьте её горизонтальность. Угол изгиба на пролёте не должен превышать 1 мм для обеспечения равномерного распределения напряжений на элементах.
▪ Обеспечьте прочность зажима на растяжение.
Перед началом монтажа партии материалов проведите испытание на растяжение образцов, зажатых в зажимах, чтобы убедиться в надежном соединении с кровлей.
▪ Необходимо обеспечить доступ к строительной площадке.
Наступать непосредственно на кровельные плиты строго запрещено. Для предотвращения деформации кровли или протечек из-за пешеходного движения необходимо проложить специальные проходы.
▪ Строительные работы строго запрещены в дождливые дни.
Это необходимо для предотвращения просачивания дождевой воды в не полностью герметизированные стыки, что может создать угрозу безопасности.
Краткое содержание
U-образная направляющая для крепления фотоэлектрических (ФЭ) панелей на гофрированных стальных крышах — это решение для монтажа, разработанное специально с учетом конструктивных особенностей гофрированных стальных крыш. Она сочетает в себе легкость алюминиевого сплава, водонепроницаемость EPDM-материала и удобство модульной конструкции, эффективно контролируя затраты при одновременном повышении эффективности строительства и увеличении срока службы системы. Для домовладельцев, планирующих установку ФЭ-панелей на гофрированных стальных крышах, выбор такой четко структурированной и стандартизированной системы является прагматичным шагом, обеспечивающим долгосрочную стабильную окупаемость инвестиций.

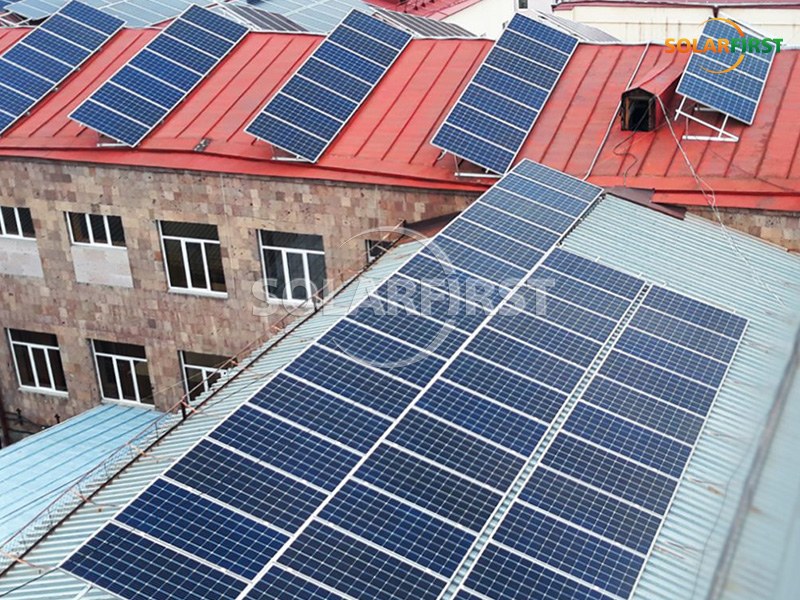

Справочная информация по проекту Solar First
