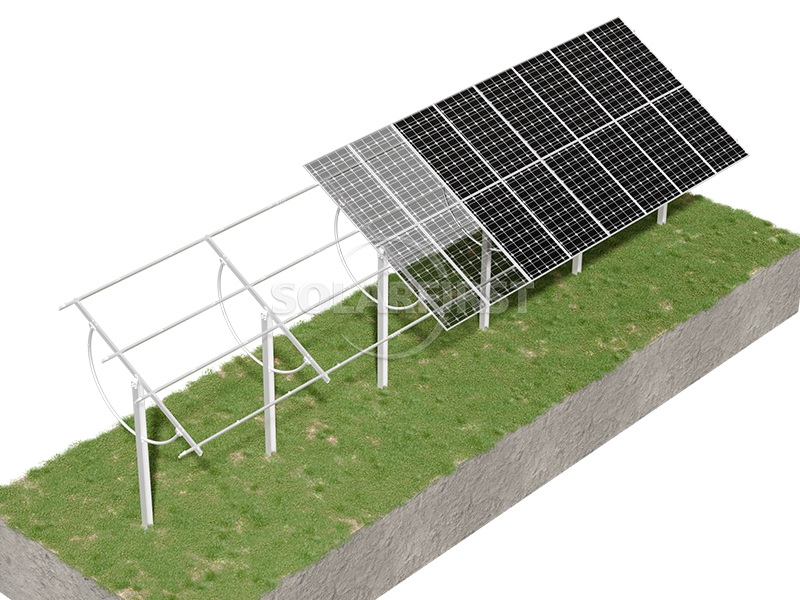

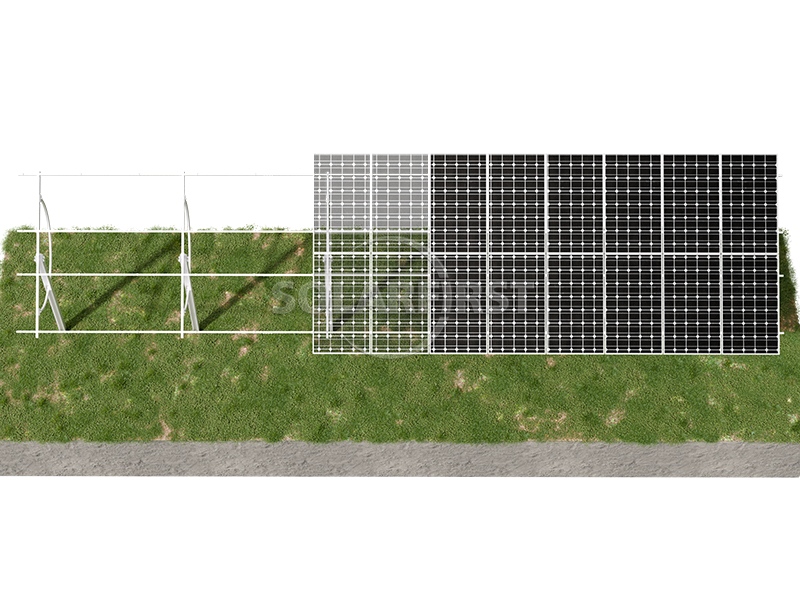

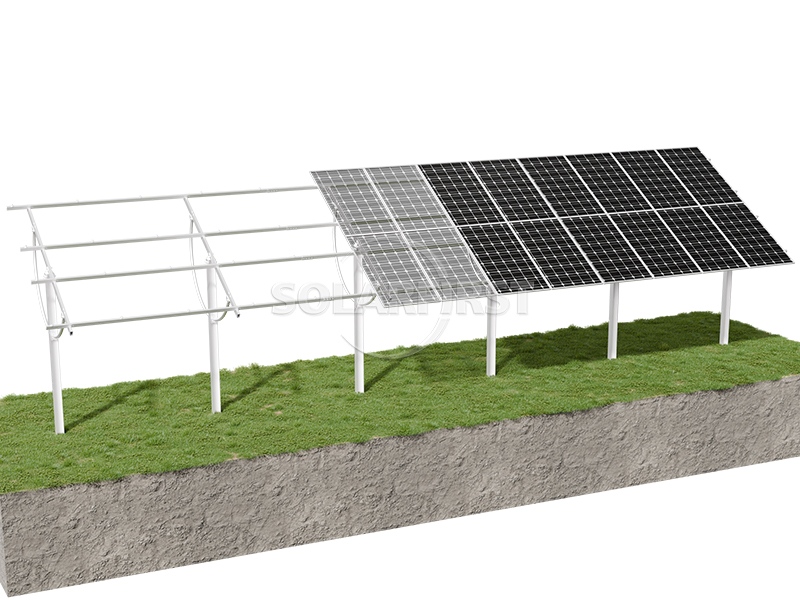

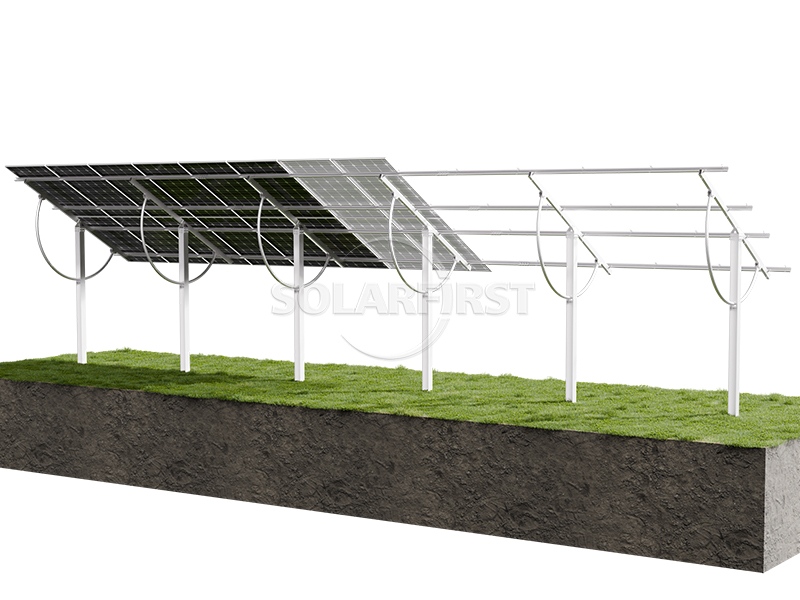

Наземная опорная конструкция для фотоэлектрических панелей с дугообразным тяговым механизмом и ручной регулировкой угла наклона позволяет вручную регулировать угол наклона в диапазоне 0°–40° в направлении север-юг. Она не требует электропривода и может управляться одним человеком. Стоимость сопоставима со стоимостью стационарных опор, но позволяет регулировать угол наклона в зависимости от сезона, увеличивая выработку электроэнергии на 3–10%. Основной корпус изготовлен из высокопрочной оцинкованной стали, устойчивой к коррозии и долговечной. Подходит для крупных наземных электростанций и совместима с основными типами фотоэлектрических модулей. Это надежное решение, обеспечивающее баланс между экономической эффективностью и эффективностью выработки электроэнергии.
Цвет :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Сертификация :
CE, TÜV, ISO9001, SGSМатериал :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Происхождение продукта :
Tianjin, FujianПорт отправки :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Описание продукта
Инновационная система крепления фотоэлектрических модулей, разработанная на основе стационарной опоры, представляет собой дугообразный механизм регулировки наклона с помощью тяг, воздействующий на одностоечную стационарную опору. Эта система использует дугообразный механизм регулировки наклона с помощью тяг, позволяющий вручную регулировать положение фотоэлектрических модулей в направлении север-юг в соответствии с изменениями сезонного угла солнечного излучения. Это увеличивает количество солнечной радиации, вертикально падающей на поверхность фотоэлектрических модулей, и значительно повышает эффективность выработки электроэнергии на электростанции.
По сравнению с традиционными стационарными опорами, данное изделие не требует электропривода. Оно позволяет гибко регулировать углы вручную, обеспечивая стабильность системы и значительно снижая затраты на оборудование и последующее техническое обслуживание. По сравнению с дорогостоящими рельсовыми опорами, это изделие имеет простую конструкцию, высокую надежность и высокую эффективность использования земельного участка. Это экономически выгодное решение, занимающее промежуточное положение между стационарными и рельсовыми опорами.

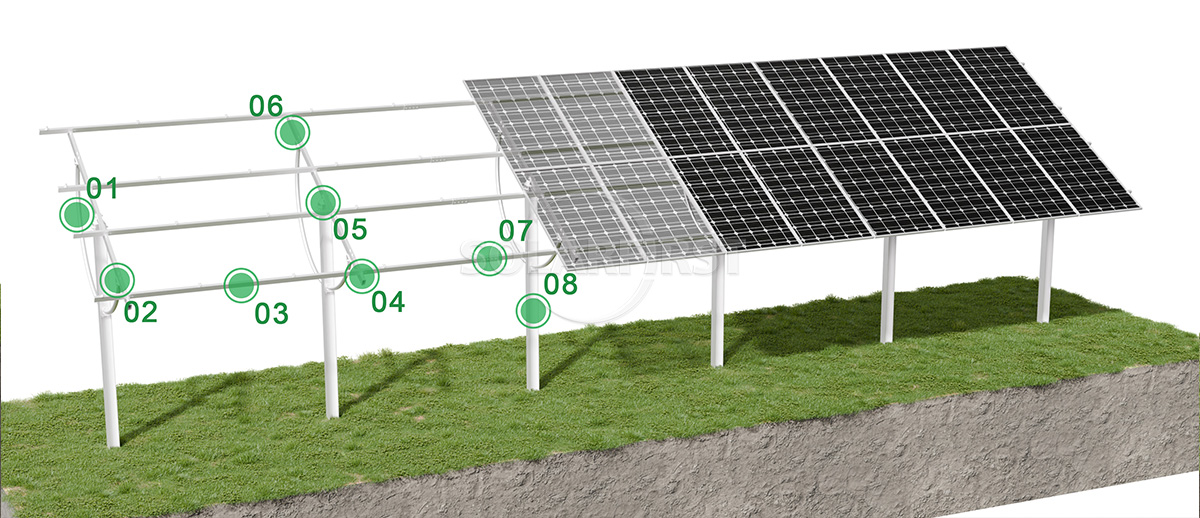

Компоненты изделия

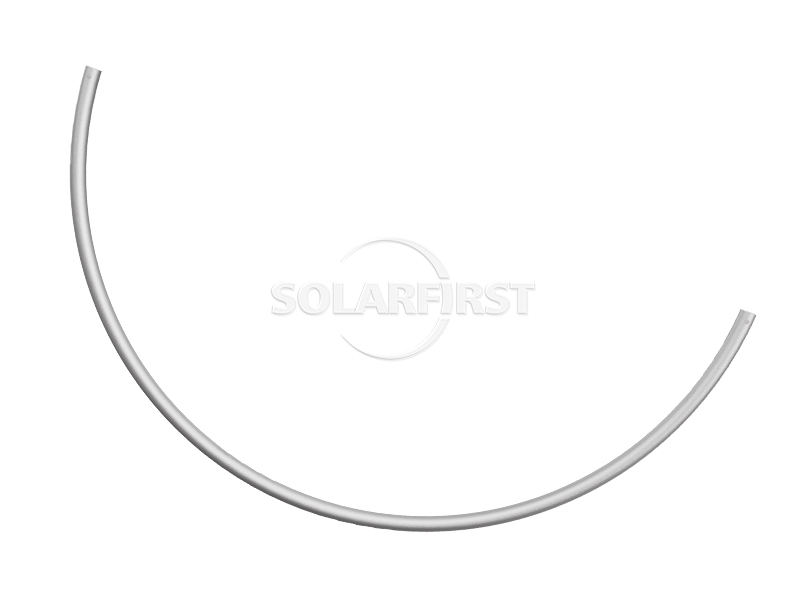

01 Дугообразный натяжной стержень

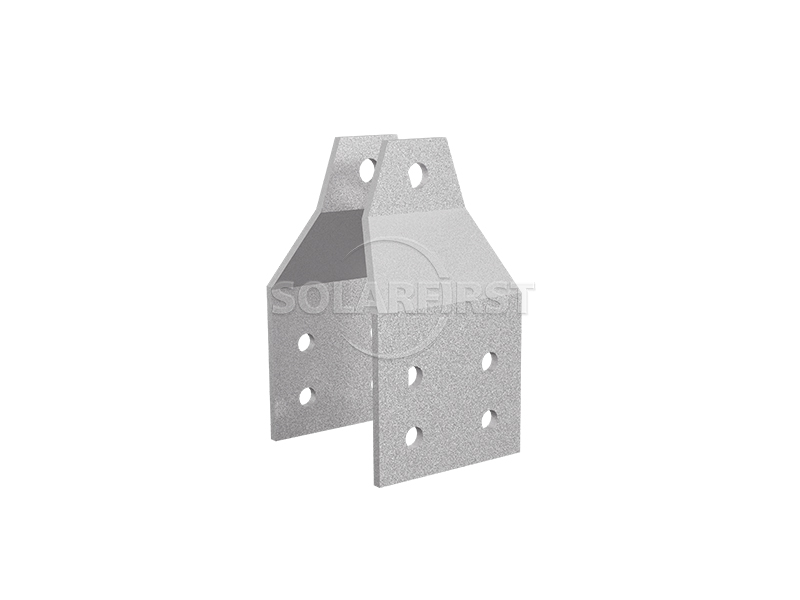

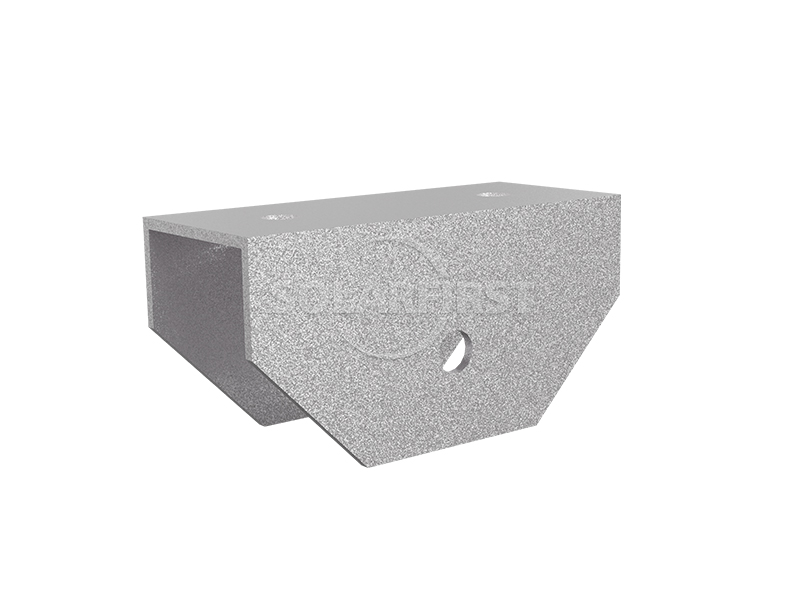

02 Треугольный разъем

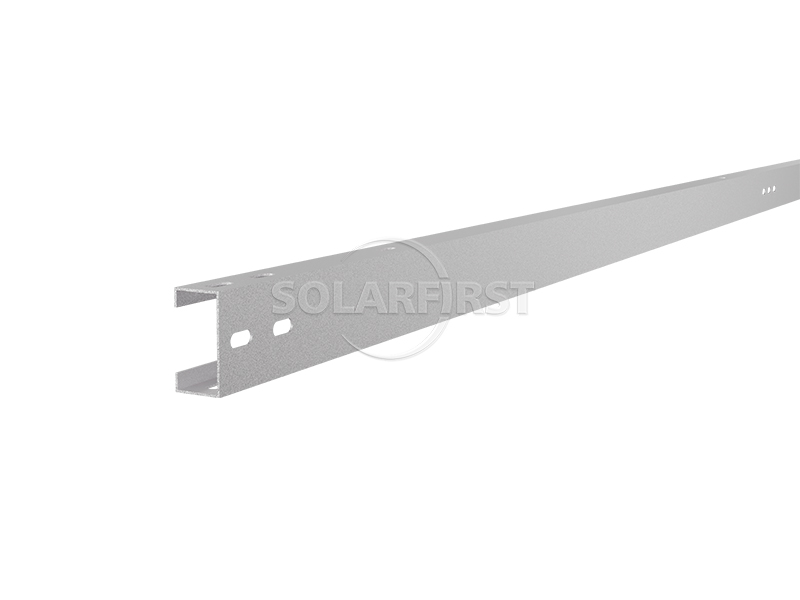

03 Прогиб

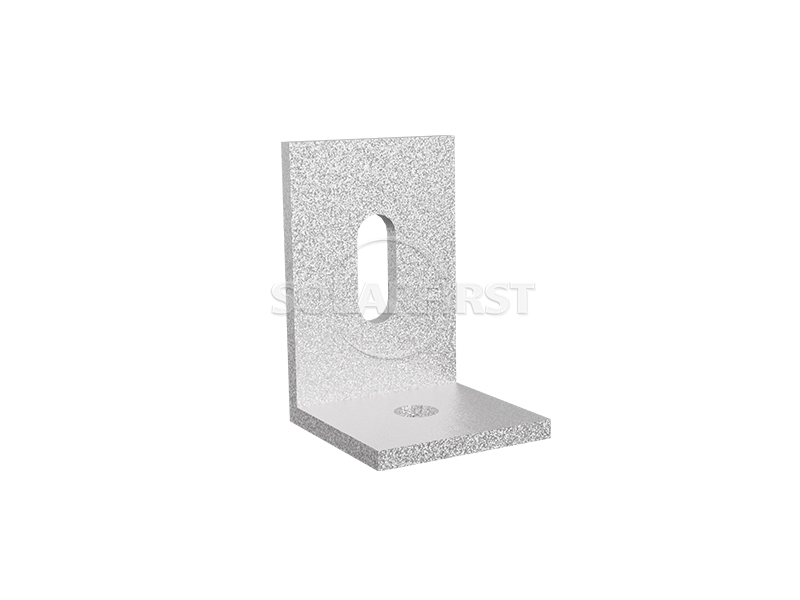

04 Опора прогона

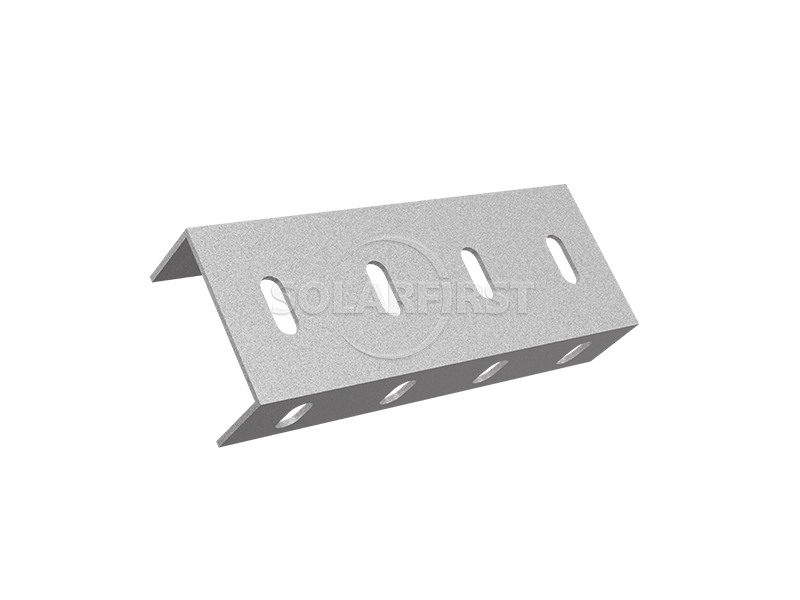

05 Соединитель балки

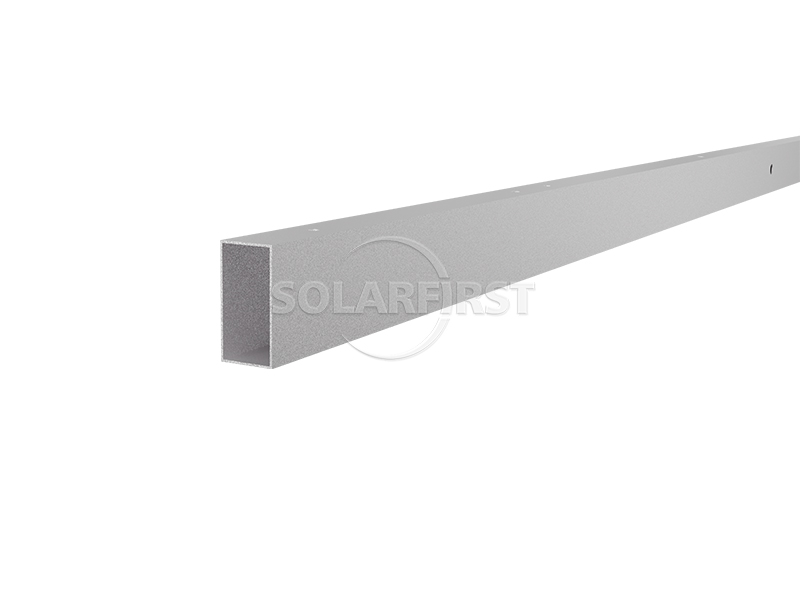

06 Луч
07 Соединители прогонов

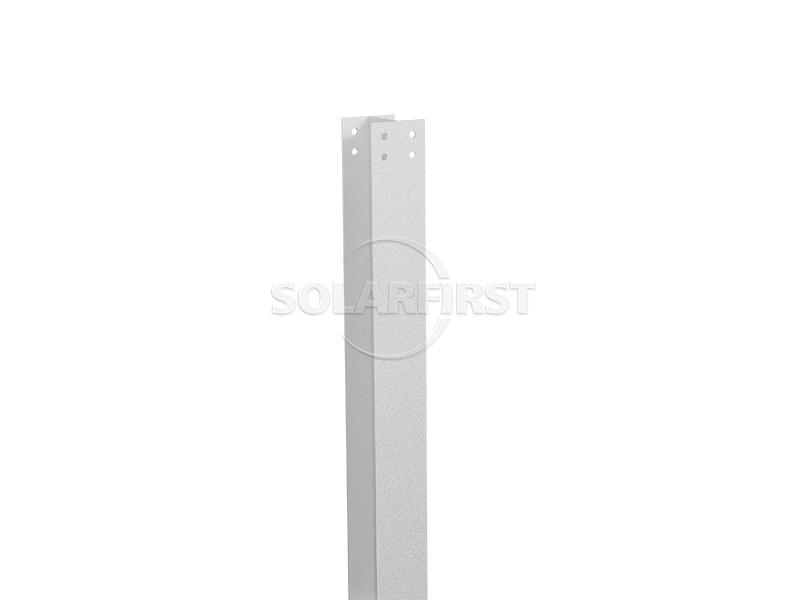

08 Столбец
Преимущество

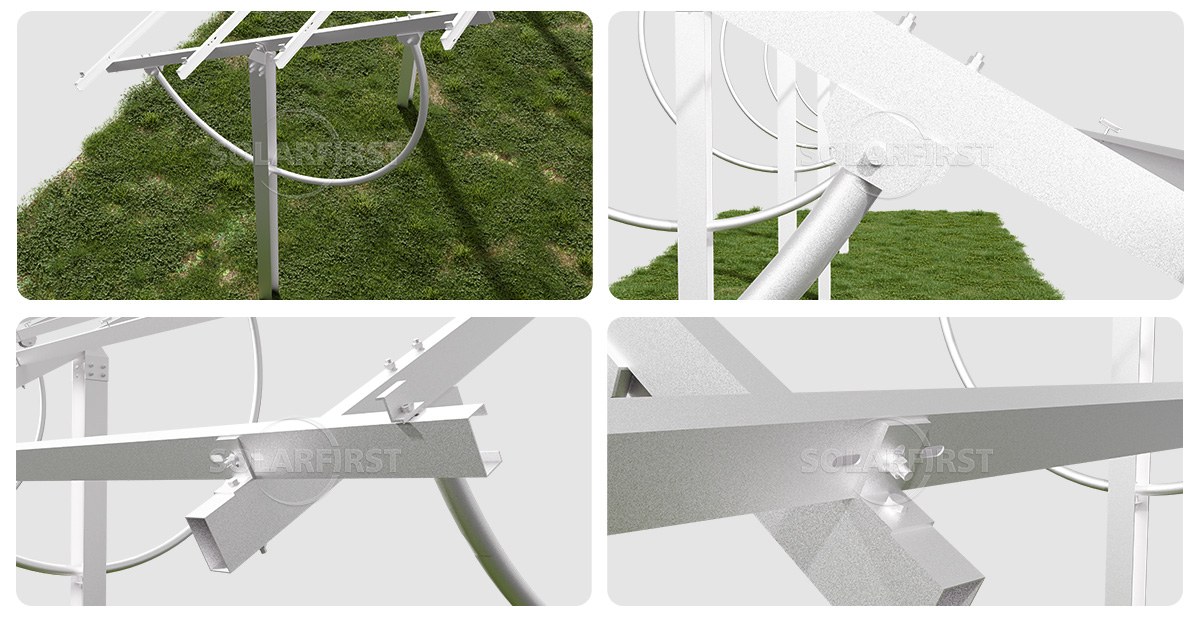

▶ Регулировочная конструкция с дугообразным тяговым стержнем проста в использовании.
В данном изделии в качестве основного механизма регулировки используется дугообразный тяговый стержень. Благодаря наличию нескольких позиционирующих отверстий на дугообразном тяговом стержне и взаимодействию со штифтами на колонне для фиксации, он точно фиксирует угол наклона опоры фотоэлектрической панели. В процессе регулировки достаточно вытащить штифт, переместить тяговый стержень под желаемый угол (в любое положение в диапазоне от 0° до 40°), а затем снова вставить штифт для завершения регулировки. Такая конструкция делает ручную регулировку очень удобной и безопасной, и для регулировки угла наклона всей системы достаточно двух человек.
▶ Высокопрочный материал, долговечный и устойчивый к коррозии.
Основные компоненты изготовлены из углеродистой стали Q235B, а их поверхности обработаны горячим цинкованием или цинкованием алюминиево-магниевым сплавом. Этот процесс обеспечивает превосходную коррозионную стойкость, эффективно предотвращая ржавление и старение. Опоры обладают высокой твердостью и хорошей стабильностью, не подвержены деформации или растрескиванию, что обеспечивает длительный срок службы. Крепежные элементы изготовлены из цинково-никелевого сплава или нержавеющей стали SUS304, что гарантирует долговременную надежность узлов соединения.
▶ Проектирование с оптимизацией конструкции и эффективным монтажом.
Система имеет простую конструкцию с небольшим количеством компонентов и удобными соединениями. Основные компоненты изготавливаются на заводе, и для сборки и соединения на месте установки требуются только крепежные элементы. Фундамент может быть изготовлен из сборных элементов, что еще больше сокращает сроки строительства на месте. Для каждой системы требуется лишь небольшое количество колонн, что эффективно снижает объем фундамента и затраты на монтаж.
▶ Эффективность выработки электроэнергии значительно повысилась.
По сравнению со стационарными системами установки, сезонная регулировка угла наклона может увеличить выработку электроэнергии на 3–10%. Пользователи могут выбрать оптимальный угол наклона в диапазоне от 0° до 40° в зависимости от долготы и широты местоположения проекта и астрономических условий, достигая максимальной эффективности использования световых ресурсов.
▶ Низкие затраты на техническое обслуживание
Полностью ручное управление, без необходимости использования электроприводных устройств, таких как двигатели и контроллеры, исключает потенциальные механические неисправности, вызванные электрическим управлением, и значительно снижает затраты на техническое обслуживание. Конструкция с дугообразным тяговым стержнем позволяет избежать таких проблем, как износ винтов и винтовых втулок, характерных для традиционных винтовых домкратов, а также обеспечивает надежный механизм угловой фиксации.
Параметры
| Установка | Земля |
| Метод корректировки | Чисто механическая рычажная коробка передач |
| Угол наклона | 0° ~ 40° (Поддерживается регулировка в зависимости от угла наклона солнечного света) |
| Ветровая нагрузка | до 60 м/с |
| Снеговая нагрузка | 1,4 кН/м² |
| Стандарты | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| Материал | Анодированный алюминий AL6005-T5, горячеоцинкованная сталь, оцинкованная магниево-алюминиевая сталь, нержавеющая сталь SUS304 |
| Гарантия | Гарантия 10 лет |
| Расчетный срок службы | 25-30 лет |
Применимые сценарии
▪ Крупномасштабная наземная фотоэлектрическая электростанция:
Данный продукт специально разработан для крупных коммерческих и коммунальных электростанций и широко применяется на различных типах местности, таких как равнины, холмы и горы. Благодаря гибкой конструкции и функции ручной регулировки он позволяет максимально повысить эффективность выработки электроэнергии в различных региональных и климатических условиях.
▪ Сценарий сезонной корректировки спроса:
Подходит для проектов, требующих регулировки наклона компонентов в зависимости от сезонных изменений. Регулировка может производиться 2 или 4 раза в год. В регионах с низкими широтами можно установить меньший наклон (например, 0°–15°) для учета сезонов с большими углами высот Солнца. В регионах с высокими широтами или в заснеженных районах можно установить больший наклон (например, 30°–40°) для оптимизации приема зимнего света и стимулирования скольжения по снегу.
▪ Для проектов среднего и крупного масштаба, где важна экономическая эффективность:
Не требуется никакого электрооборудования, такого как двигатели и контроллеры. Стоимость системы практически такая же, как у стационарной опорной конструкции, при этом она может значительно увеличить мощность выработки электроэнергии. Это особенно подходит для проектов наземных электростанций, целью которых является оптимизация окупаемости инвестиций.
▪ Проекты с высокими требованиями к адаптации к рельефу местности:
Уклон в направлении восток-запад может регулироваться в пределах ±15°, а в направлении север-юг ограничений по уклону нет. Их можно гибко размещать на неровных участках земли для повышения эффективности использования территории.
Краткое содержание
Наземная опора для фотоэлектрических панелей с дугообразными тягами и ручной регулировкой наклона — это инновационная система крепления, специально разработанная для крупных наземных электростанций. Она обеспечивает ручную регулировку наклона в диапазоне 0°–40° в направлении север-юг с помощью дугообразных тяг и механизма позиционирования штифтов. Не требуется привод от двигателя, а управление удобно (справится один человек). Стоимость практически такая же, как у стационарных опор, но позволяет оптимизировать угол приема света компонентом в соответствии с сезонными изменениями, увеличивая выработку электроэнергии на 3–10%. Основной корпус опоры изготовлен из углеродистой стали Q235B и подвергнут горячему цинкованию или алюминиево-магниевому цинкованию, что обеспечивает прочность, долговечность и отличную коррозионную стойкость. Опора может адаптироваться к различным типам местности, таким как равнины, холмы и горы, и совместима с распространенными каркасными/некаркасными компонентами и горизонтальными/вертикальными конфигурациями.
Ключевая особенность этого изделия заключается в «дугообразном тяговом стержне», который объединяет регулировку и структурную поддержку. Это не только позволяет избежать недостатка традиционной винтовой регулировки, склонной к износу, но и упрощает конструкцию системы, значительно снижая эксплуатационные и технические расходы. В то же время, это преодолевает недостатки сложных и дорогостоящих кронштейнов слежения и низкой эффективности использования земель. Это обеспечивает оптимальный баланс между первоначальными инвестициями и долгосрочной окупаемостью, делая его идеальным наземным фотоэлектрическим решением, сочетающим в себе надежность, экономичность и эффективность выработки электроэнергии.
