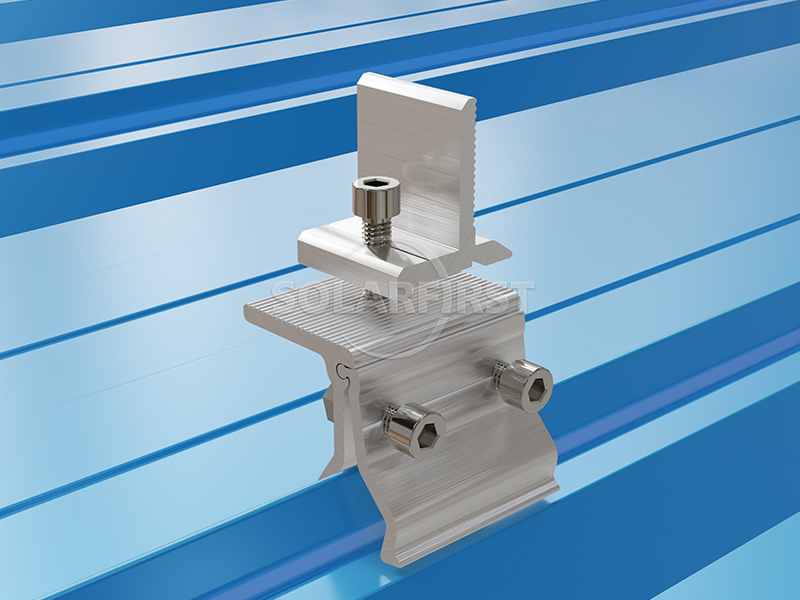

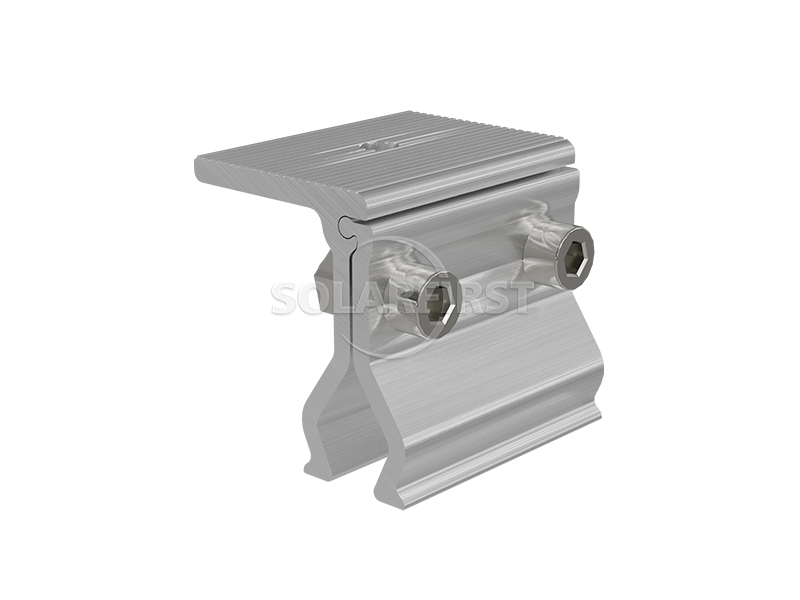

Угловые кровельные зажимы — это неперфорированные металлические соединители, специально разработанные для фотоэлектрических электростанций с угловыми кровельными конструкциями из гофрированной стали. Они крепятся к гребням (ребрам угловой кровли) гофрированной стальной крыши с помощью зажимного метода, обеспечивая несущую основу для установки фотоэлектрических направляющих или непосредственного крепления фотоэлектрических модулей. По сравнению с традиционными методами сверления, этот продукт принципиально исключает риск протечек, вызванных сверлением и повреждением водонепроницаемого слоя крыши. Это ключевой компонент для обеспечения неразрушающего, эффективного и безопасного монтажа в промышленных и коммерческих проектах распределенной фотоэлектрической энергетики.
Цвет :
Natural silver/ black（Colored according to customer requirements）Сертификация :
ISO，SGS，CEМатериал :
Anodized Aluminum 6005 T5, Stainless Steel 304Происхождение продукта :
Tianjin, FujianПорт отправки :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Описание продукта

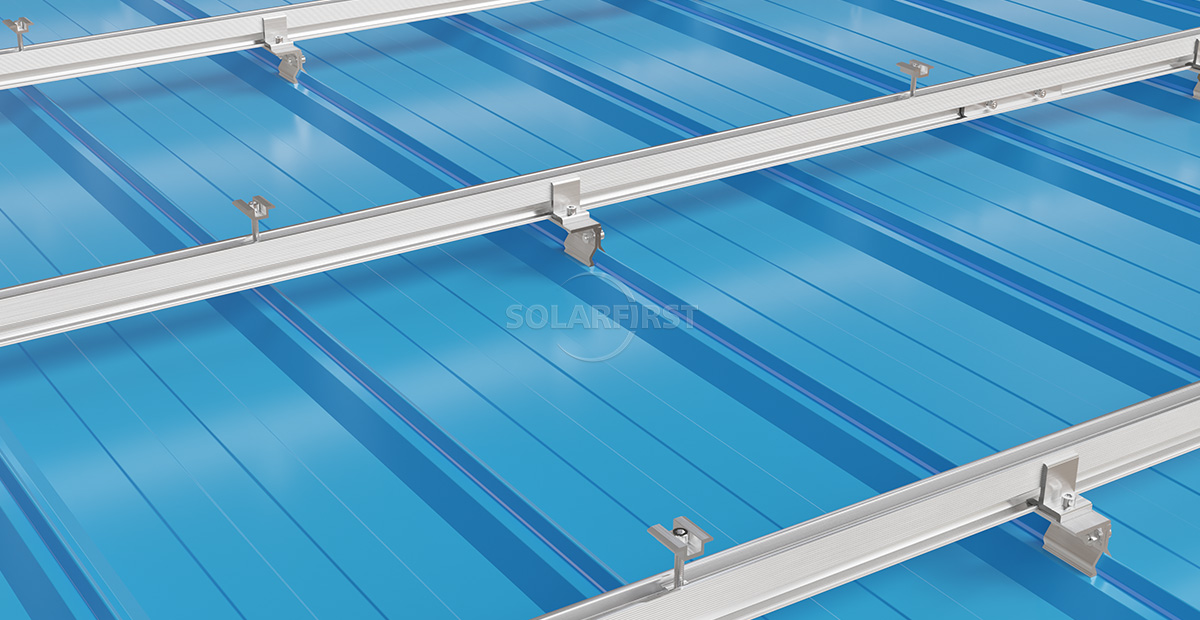

Угловые кровельные зажимы — это специальные соединители для крепления фотоэлектрических (ФЭ) панелей, разработанные для кровель с угловым креплением. Они крепятся к выступам (ребрам) кровли, обеспечивая надежную точку опоры для последующей установки направляющих для ФЭ-панелей или непосредственного монтажа фотоэлектрических модулей.
В отличие от традиционных методов монтажа с помощью сверления, угловые зажимы не проникают в облицовочную панель, эффективно предотвращая риск протечек, вызванных сверлением и повреждением гидроизоляционного слоя кровли. Они также предотвращают повреждение облицовочного покрытия и снижение прочности конструкции. Этот продукт подходит для большинства распространенных типов облицовочных панелей с угловым замком и является ключевым компонентом для обеспечения неразрушающего монтажа, быстрого строительства и долгосрочной надежности в коммерческих и промышленных проектах распределенной фотоэлектрической энергетики.

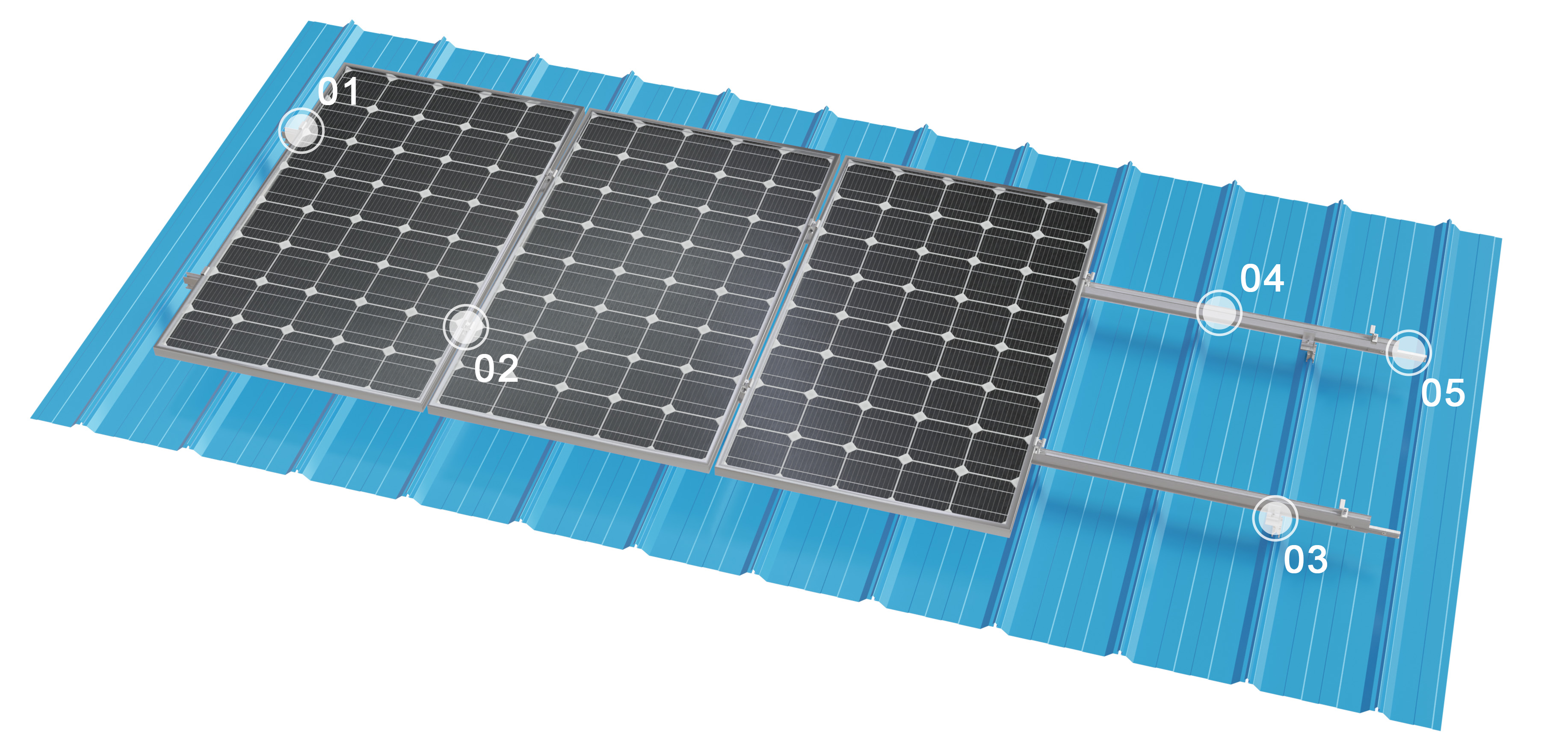

Компоненты изделия
Преимущество
▶ NМонтаж без разрушения конструкции, значительно снижающий риск протечек.
Полностью механическая система крепления исключает необходимость сверления кровли, предотвращая наиболее распространенную причину протечек — повреждение водонепроницаемого слоя гофрированной стальной кровли. Однако важно отметить, что протечки все еще могут возникать в местах первоначального нахлеста черепицы, из-за старения и ржавчины, что требует комплексной оценки.
▶ Высокая прочность и малый вес, низкая нагрузка на крышу.
Основной корпус изготовлен из высокопрочного алюминиевого сплава, весящего всего 1/3 от веса стали, что снижает нагрузку на старые заводские здания. Предел прочности на растяжение в одной точке превышает 1500 Н, обеспечивая превосходную ветроустойчивость.
▶ Высокая устойчивость к атмосферным воздействиям, соответствующий срок службы
Алюминиевый сплав подвергается анодированию (AA10μm+) и в сочетании с крепежными элементами из нержавеющей стали 304 устойчив к солевому туману, кислотным дождям и другим воздействиям окружающей среды. Расчетный срок службы составляет ≥25 лет, что практически совпадает со сроком службы фотоэлектрических модулей.
▶ Быстрая установка, экономия на трудозатратах
Затяжка осуществляется с помощью обычного торцевого ключа, что исключает необходимость сварки или сложных инструментов. По сравнению с методами сверления, эффективность монтажа повышается более чем на 50%, что существенно снижает затраты на строительство.
▶ Обладает высокой универсальностью и совместим с основными типами плитки.
В комплект входят специальные зажимы для большинства распространенных типов угловых швов плитки, представленных на рынке, обеспечивающие высокую степень прилегания и минимизирующие повреждения ребер стальной плитки.
Параметры
| Установка | Металлическая крыша |
| Ветровая нагрузка | до 60 м/с |
| Снеговая нагрузка | 1,4 кН/м² |
| Угол наклона | Параллельно поверхности крыши |
| Стандарты | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| Материал | Анодированный алюминий AL6005-T5, нержавеющая сталь SUS304 |
| Гарантия | Гарантия 10 лет |
Применимые сценарии
▪ Новые или существующие промышленные предприятия, использующие кровельные фотоэлектрические установки из гофрированной стали для размещения на крышах.
▪ Логистические парки, склады, навесы для автомобилей и т. д. с крышами из профилированных стальных листов с угловым швом.
▪ Распределенные фотоэлектрические проекты для коммерческого и промышленного применения (особенно подходят для предприятий пищевой, электронной и фармацевтической промышленности с высокими требованиями к гидроизоляции)
▪ Проекты по возрождению сельских районов, внедрению фотоэлектрических технологий для борьбы с бедностью и другие проекты по реконструкции крыш из гофрированного стального листа.
▪ Любая установка фотоэлектрических систем на легкой стальной крыше, где перфорация или повреждение кровли не допускаются или нецелесообразны.
Важные примечания:
▶ Подтверждение типа плитки имеет решающее значение.
Перед покупкой точно измерьте высоту ребер, расстояние между ребрами и размеры отверстий цветного стального кровельного листа, чтобы убедиться в его совместимости с зажимами. Рекомендуется предоставить производителю чертеж поперечного сечения черепицы для проверки.
▶ Расстояние между зажимами должно определяться на основе расчетов конструкции.
Расстояние между зажимами в поперечном и продольном направлениях должно быть рассчитано и определено инженером-конструктором на основе местной ветровой нагрузки, снеговой нагрузки и веса фотоэлектрических панелей. Его нельзя произвольно увеличивать или уменьшать.
▶ Прокладки необходимы.
Для предотвращения прямого трения металла о металл, которое может повредить покрытие и увеличить трение, на контактных поверхностях между зажимами и цветным стальным листом необходимо использовать прокладки из EPDM или нейлона.
▶ Управление крутящим моментом
При установке необходимо использовать динамометрический ключ. Затягивайте болты в соответствии с требованиями производителя (обычно 15-20 Н·м для болтов M8). Чрезмерная затяжка может повредить гофрированную поверхность, а недостаточная затяжка приведет к недостаточной ветроустойчивости.
▶ Регулярные проверки
Рекомендуется проводить выборочные проверки затяжки болтов зажима каждые два года, особенно после воздействия экстремальных ветровых условий.
▶ Общая оценка гидроизоляции кровли.
Угловые кровельные зажимы предотвращают протечки в месте установки, но не могут решить проблемы протечек в существующих швах, нахлестах, коньках и водостоках гофрированной стальной кровли. Для старых крыш рекомендуется провести гидроизоляционный ремонт перед установкой солнечных панелей.
Краткое содержание
Угловые кровельные зажимы — это проверенное и широко используемое решение для неразрушающего монтажа фотоэлектрических кровельных систем из гофрированных стальных листов. Благодаря методу крепления без сверления, они эффективно исключают основной риск протечек, вызванный повреждением водонепроницаемого слоя кровли при сверлении. Они также обладают такими преимуществами, как высокая прочность, малый вес, коррозионная стойкость и быстрая установка. Выбор продукции от известных производителей, соответствующей типу черепицы, и строгое соблюдение монтажных спецификаций могут обеспечить безопасную эксплуатацию фотоэлектрической электростанции более 20 лет.

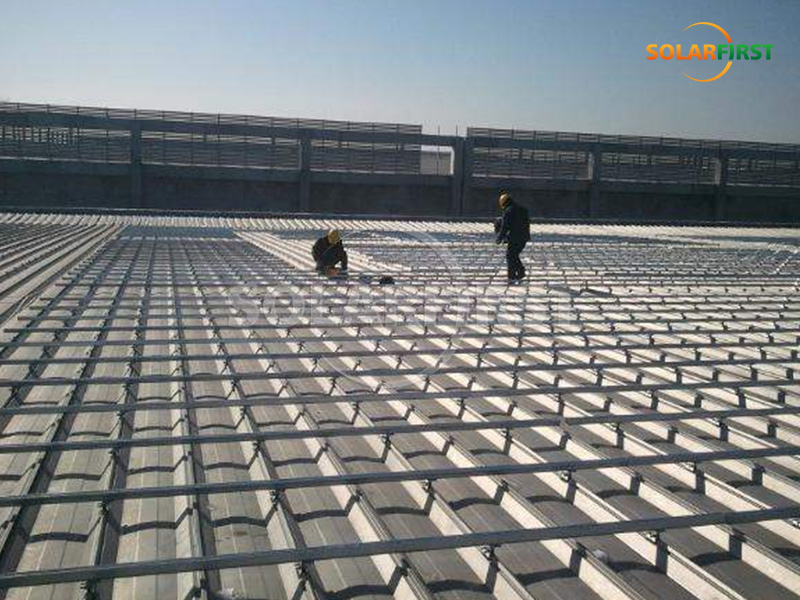

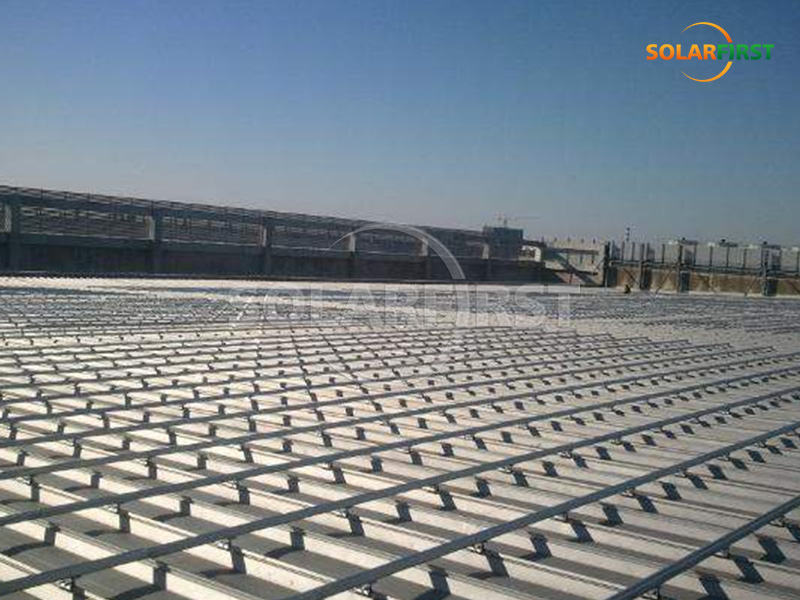

Справочная информация по проекту Solar First
