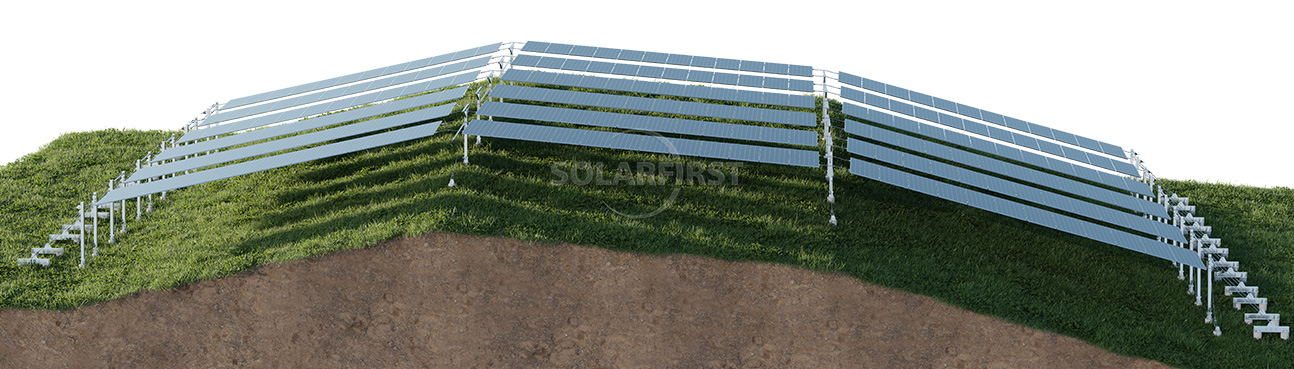

Однослойные кабельные гибкие системы поддержки фотоэлектрических (ФЭ) модулей представляют собой системы, в которых в качестве основных несущих элементов используются предварительно напряженные стальные тросы. В отличие от традиционных стальных опор, в них вместо жестких балок используются натянутые стальные тросы, образующие стабильную несущую конструкцию за счет колонн и анкерных систем. Этот продукт подходит для проектов ФЭ-электростанций, требующих больших пролетов или сложных условий местности, и имеет потенциал для сокращения количества свайных фундаментов и расхода стали.
Цвет :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)Сертификация :
CE, TÜV, ISO9001, SGSМатериал :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304Происхождение продукта :
Tianjin, FujianПорт отправки :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
Описание продукта

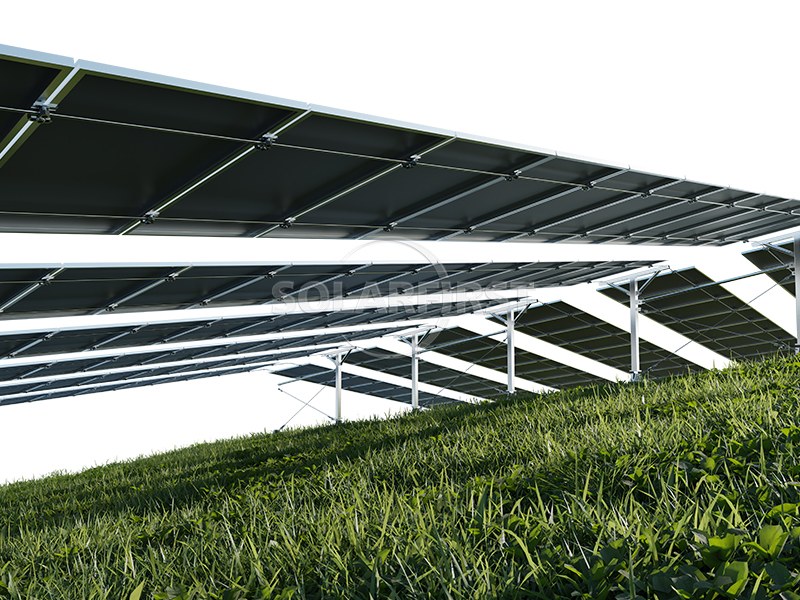

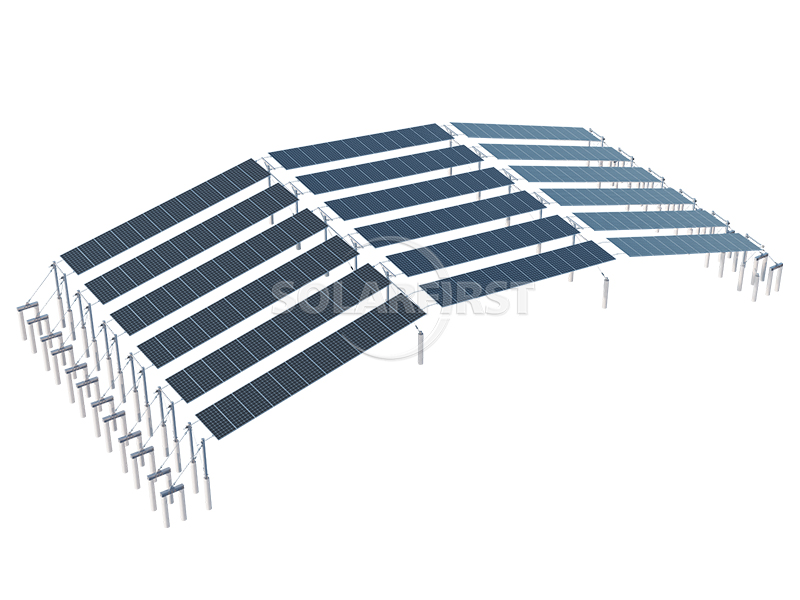

Принцип работы однослойной вантовой гибкой опоры для фотоэлектрических (ФЭ) систем аналогичен принципу работы подвесного моста: высокопрочные стальные стержни, закрепленные с обоих концов на колоннах или анкерах в грунте, предварительно натягиваются для получения начальной жесткости, а ФЭ модули устанавливаются непосредственно на двух параллельных стальных тросах. Ее механическое поведение геометрически нелинейно, то есть конструкция будет претерпевать определенное смещение под нагрузкой, которое компенсируется изменениями натяжения тросов. Эта конструкция обычно имеет «однопролетную» компоновку, где каждая пара колонн образует независимый пролет, а модули расположены непрерывно вдоль направления пролета. По сравнению с двухслойной вантовой системой (несущий трос + стабилизирующий трос), однослойная вантовая конструкция проще, но предъявляет более высокие требования к проектированию ветроустойчивости и контролю натяжения при строительстве.

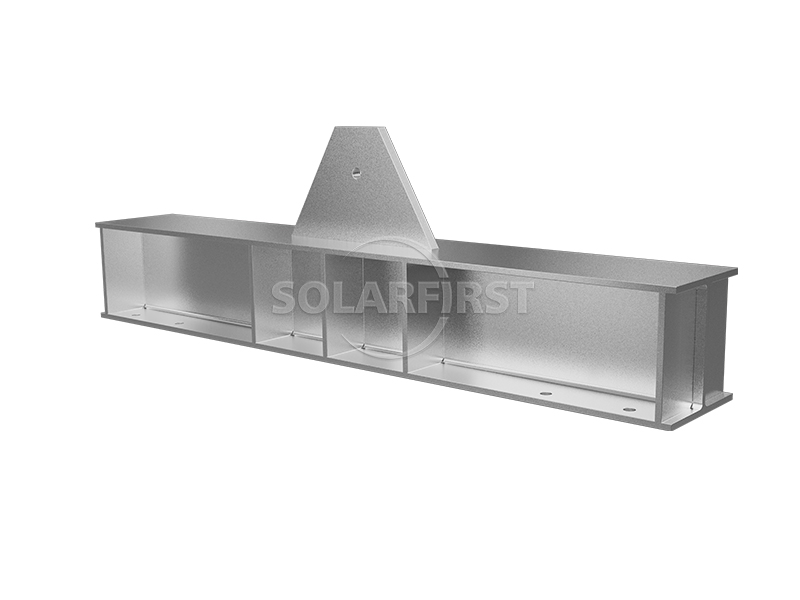

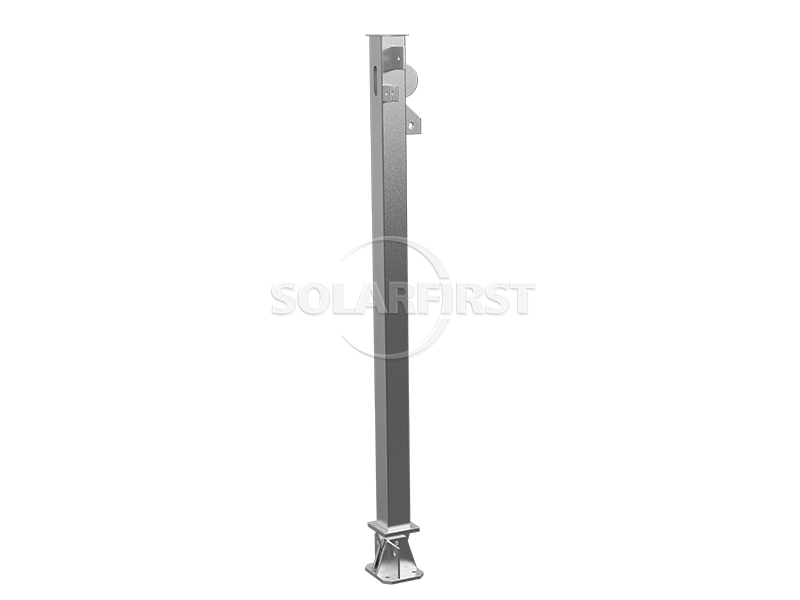

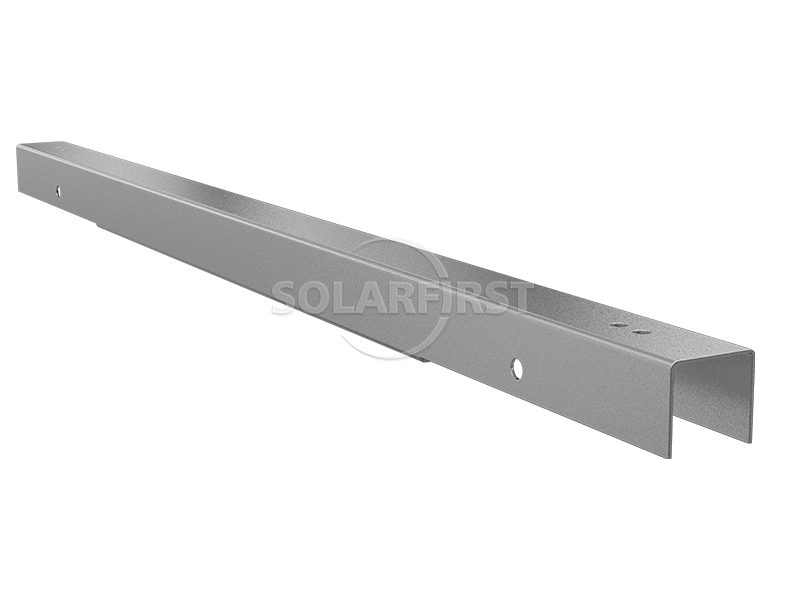

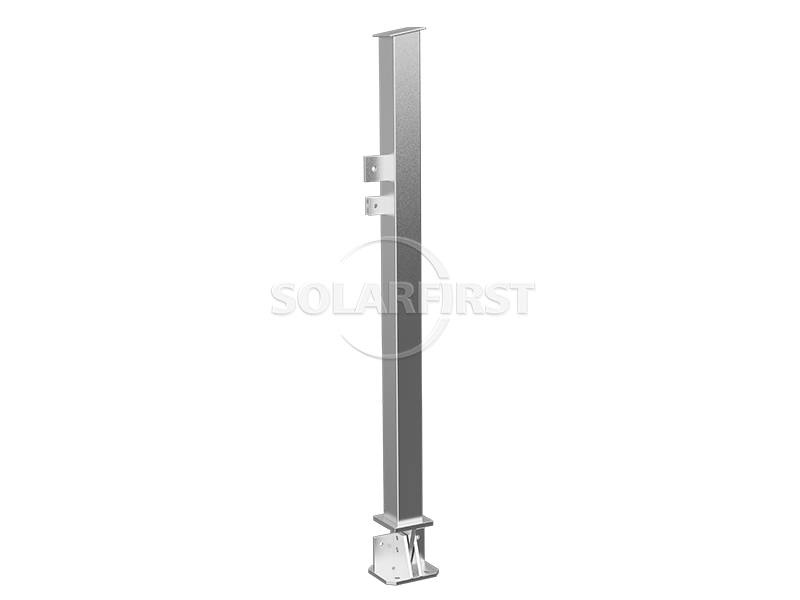

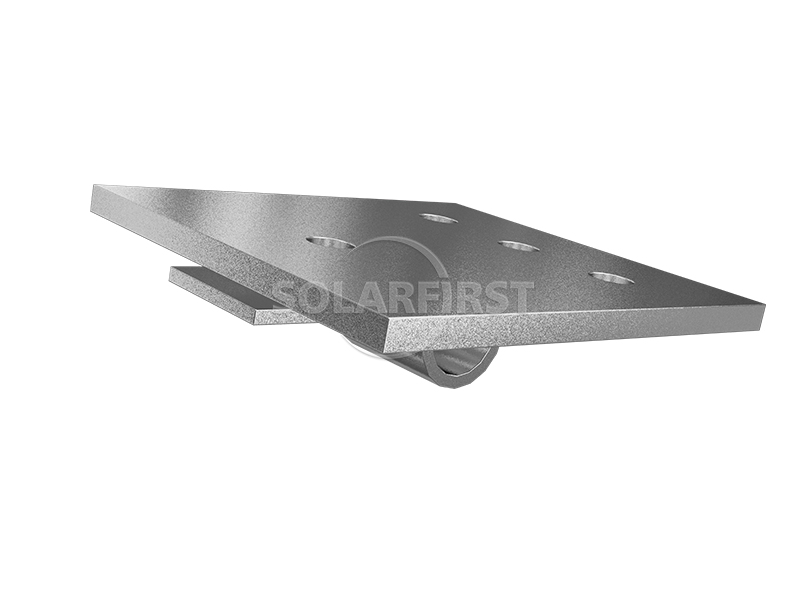

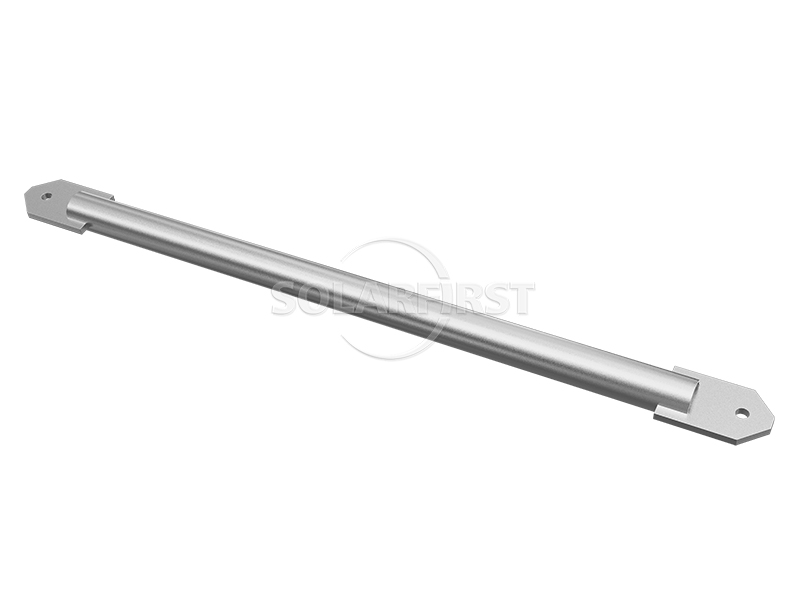

Компоненты изделия
Преимущество
▶ Меньше свайных фундаментов:
Благодаря длине пролета в 15–20 метров, количество колонн, необходимых для обеспечения той же установленной несущей способности, обычно сокращается примерно на 20% по сравнению с традиционными жесткими опорами, что помогает снизить затраты на строительство фундамента и уменьшить нарушение ландшафта.
▶ Снижение потребления стали:
В целом, потребление стали составляет около 20 тонн/МВт, что позволяет сэкономить примерно 30% по сравнению с традиционными жесткими опорами, а также снизить затраты на материалы и вес при транспортировке.
▶ Хорошая адаптивность к местности:
Она способна адаптироваться к холмистым или неровным участкам, таким как горы, холмы, пруды и пустыни, не требуя масштабных земляных работ и нанося минимальный ущерб первоначальному рельефу.
▶ Увеличенный дорожный просвет:
Дно модуля обычно находится на высоте 2,5–6 метров над землей, что облегчает сельскохозяйственное производство, аквакультуру или проезд транспортных средств под ним, повышая общую эффективность использования земель.
▶ Относительно простая конструкция:
Конструкция проста: стальные тросы натягиваются за один раз, что приводит к меньшему количеству этапов монтажа и потенциальному сокращению сроков строительства.
Параметры
| Базовый тип | Монолитная свая PHC |
| Модульный массив | Пейзаж/Портрет |

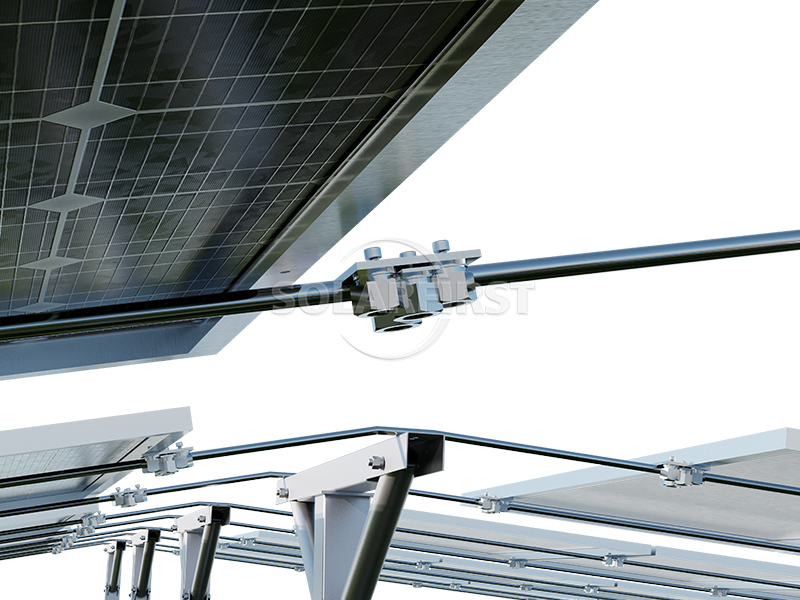

| Фиксация модуля | Болты/Зажимы |
| Угол | ≤30° (настраиваемый) |
| Температура окружающей среды | -10°C-60°C |
| Материал | Q235B/Q355B/Q420/и т.д. |

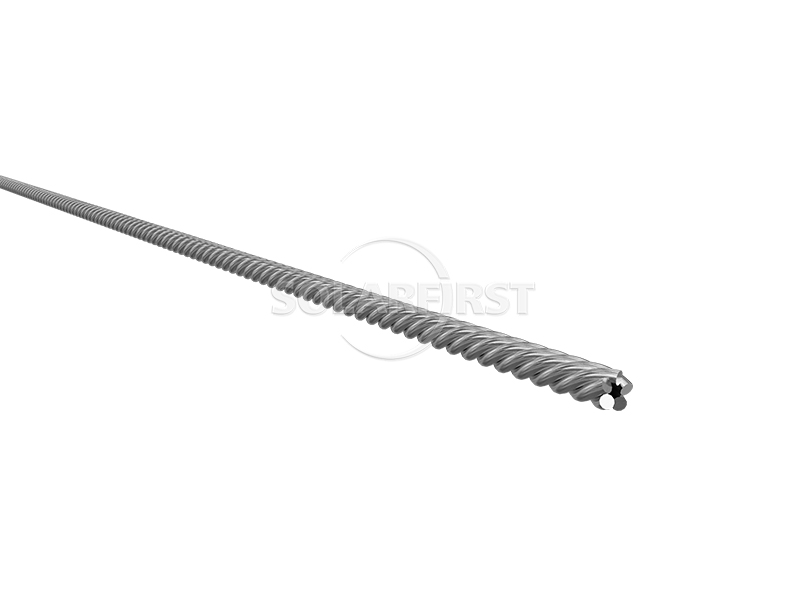

| Стальной Стрэнд | Высокопрочная, низкорелаксационная, предварительно напряженная оцинкованная стальная проволока |
| анкерное устройство | Крепление-зажим (с фиксирующим устройством) |
| Покрытие | Крепежный элемент оцинкован >45 мкм; Конструкция оцинкована >65 мкм; Двусторонняя цинково-алюминиевая магниевая сталь, вес >275 г/м²; Вес цинкового слоя на единицу площади стальной проволоки: 190 г/м ~ 350 г/м. |
Применимые сценарии
▪ Гибридные сельскохозяйственно-солнечные проекты: больший дорожный просвет позволяет проводить механизированное земледелие или высаживать тенелюбивые культуры под землей.
▪ Гибридные проекты, сочетающие аквакультуру и солнечную энергетику: большие пролеты уменьшают количество подводных свайных фундаментов, минимизируя воздействие на рыболовство и очистку прудов.

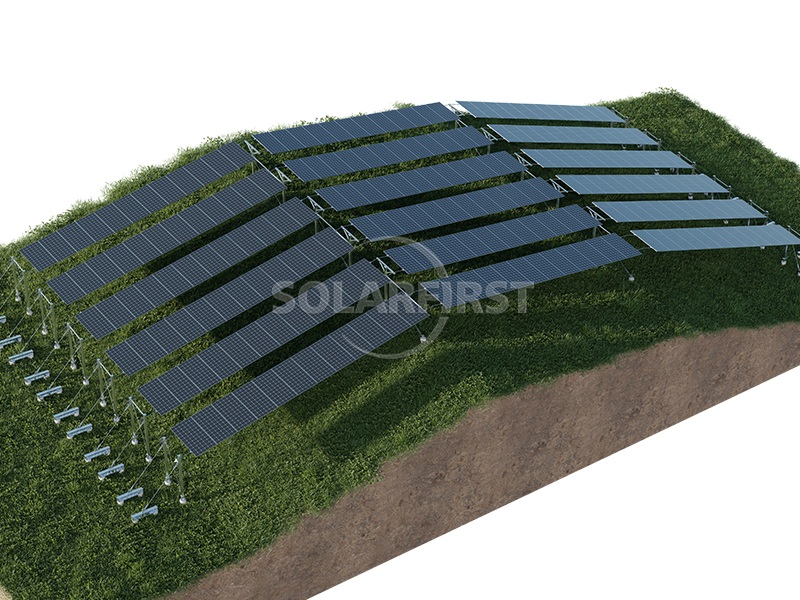

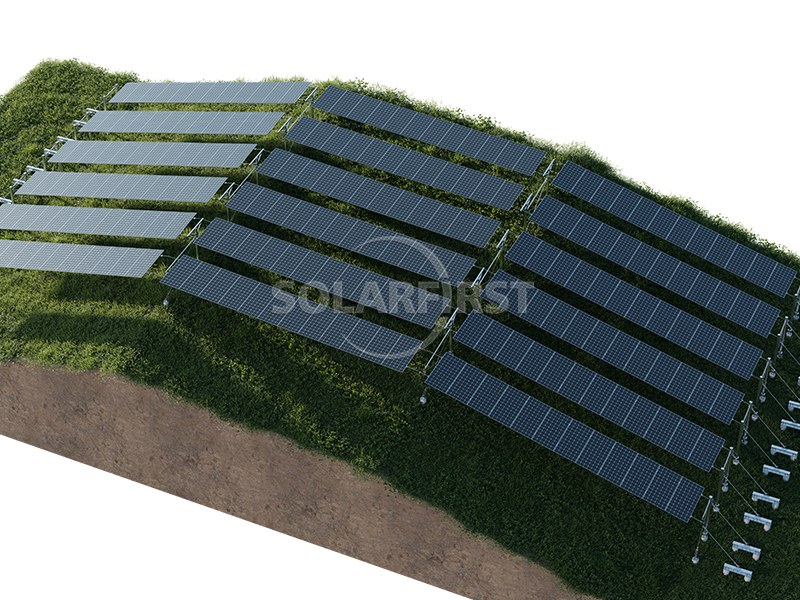

▪ Фотоэлектрические электростанции в горах и холмистой местности: могут быть размещены в соответствии с уклоном местности, что сокращает объем земляных и насыпных работ.
▪ Заброшенные шахтные выработки или участки рекультивации: Относительно гибкие требования к несущей способности фундамента при минимальном воздействии на окружающую среду..
Важные примечания:
▶ Для проектирования ветроустойчивой конструкции требуется специальный анализ:
Гибкие конструкции крайне чувствительны к ветровым нагрузкам. В районах с высокой скоростью ветра или сильной турбулентностью следует проводить испытания в аэродинамической трубе или детальные численные моделирования, а при необходимости добавлять ветроустойчивые тросы.
▶ Предварительное натяжение должно строго контролироваться:
Недостаточное натяжение может привести к недостаточной жесткости конструкции и деформации компонентов; чрезмерное натяжение может увеличить нагрузку на анкерные концы и колонны. Рекомендуется, чтобы эту работу выполняла профессиональная строительная бригада с использованием измерительного оборудования.
▶ Допустимые пролеты имеют определенный диапазон:
Экономически целесообразный пролет для однослойных вантовых конструкций обычно составляет до 20 метров. За пределами этого диапазона жесткость и устойчивость значительно снижаются; в этом случае можно рассмотреть двухслойную вантовую схему.
▶ Для работы в условиях низких температур необходимо подтвердить пригодность материала:
В описании изделия указан предельный температурный диапазон -10°C. При использовании в регионах с суровыми зимними условиями (например, ниже -20°C) требуется дополнительная проверка ударной вязкости стали при низких температурах и характеристик стальных прутков при низких температурах.
▶ Для долговременного технического обслуживания необходимо уделять внимание анкерным креплениям и тросам:
Состояние анкерных устройств, предотвращающих ослабление креплений, и коррозию стальных тросов следует регулярно проверять, особенно в прибрежных или промышленно загрязненных районах.
▶ Существуют требования к последовательности установки компонентов:
Их следует устанавливать непрерывно от одного конца до другого, чтобы избежать концентрации нагрузки в одной точке, которая может привести к чрезмерному скручиванию или деформации стального троса.
Краткое содержание
Однослойные вантовые гибкие опоры для фотоэлектрических (ФЭ) установок представляют собой простое конструктивное решение, позволяющее экономить материалы. Благодаря пролетам 15–20 метров и зазорам менее 6 метров, они обеспечивают экономические преимущества и адаптируются к рельефу местности, что делает их особенно подходящими для гибридных проектов в области сельского хозяйства и фотоэлектрической энергетики, рыболовства и фотоэлектрической энергетики, а также для горных районов. Этот продукт позволяет сократить использование свайных фундаментов и расход стали, однако ключевыми техническими аспектами являются проектирование с учетом ветроустойчивости и контроль за предварительно напряженным строительством. При выборе системы опор пользователям следует всесторонне оценить ветровую обстановку, температурные условия и требования к пролету на строительной площадке, а при необходимости можно рассмотреть меры по усилению ветроустойчивых тросов. В целом, однослойные вантовые гибкие опоры представляют собой жизнеспособную альтернативу жестким опорам для фотоэлектрических электростанций, способствуя повышению эффективности использования земли и снижению затрат на строительство.

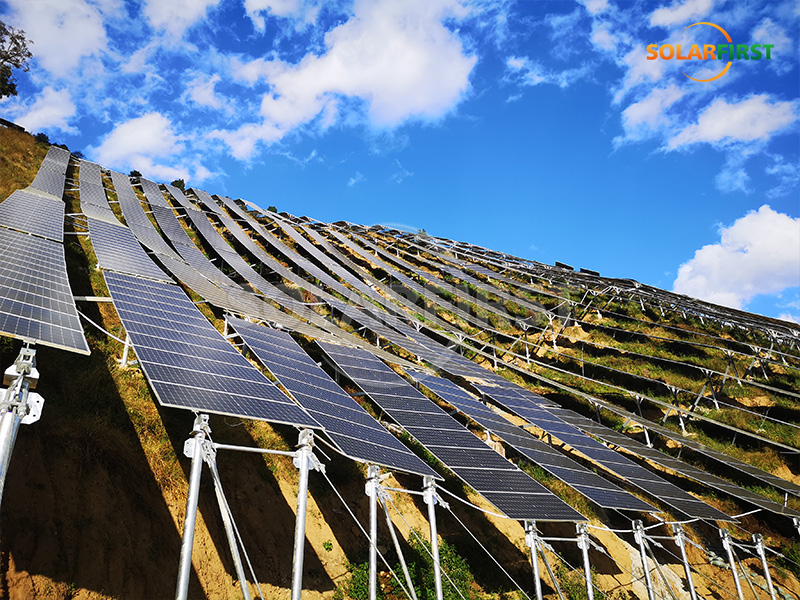

Справочная информация по проекту Solar First
