Двухслойная вантовая гибкая система поддержки фотоэлектрических (ФЭ) систем использует верхнюю и нижнюю вантовые фермы, образующие несущую и стабилизирующую двухслойную вантовую сетку посредством предварительно напряженных стальных тросов. Это позволяет увеличить пролет (обычно 30–40 метров) и высоту над пролетом (обычно менее 8 метров). По сравнению с традиционными стационарными опорами, использование фундамента может быть сокращено (данные указывают примерно на 55%, но фактические показатели варьируются в зависимости от конфигурации), что делает ее подходящей для ФЭ-проектов, требующих минимального воздействия на грунт или более эффективного использования земель. Разработанная в первую очередь для очистных сооружений сточных вод, интеграции сельскохозяйственной и рыбохозяйственной фотоэлектрической энергии, она адаптируется к различным типам местности, включая горы, холмы, равнины, пустыни и прибрежные районы.

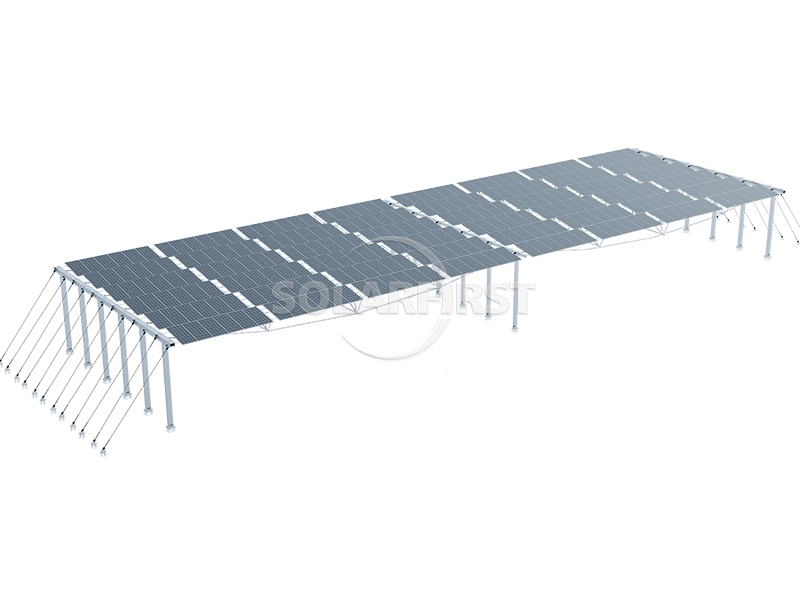

Описание продукта

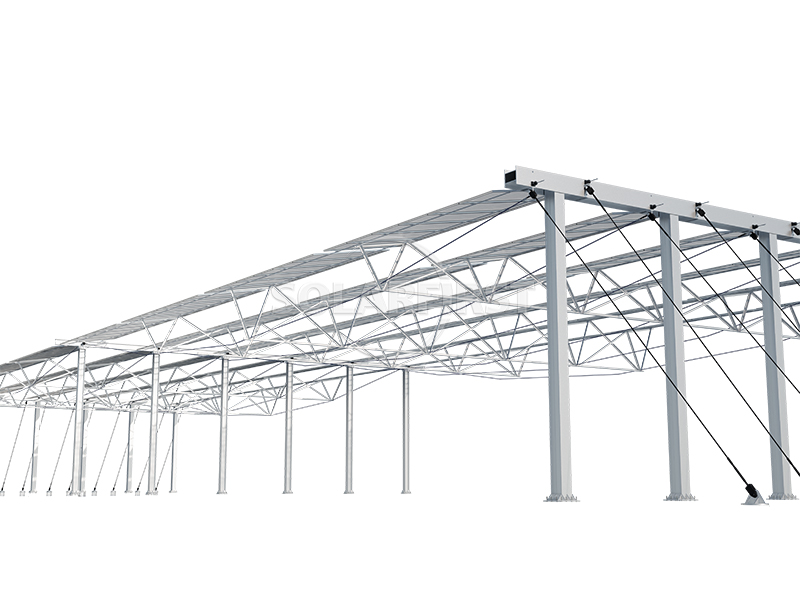

С технической точки зрения, двухслойная гибкая система поддержки кабелей образует стабильную пространственную несущую систему за счет распорок или кабелей между верхним и нижним слоями кабелей, что позволяет массиву компонентов достичь хорошей ветроустойчивости, жесткости и координации деформаций. Верхний слой кабелей в основном воспринимает вертикальную нагрузку, в то время как нижний слой кабелей обеспечивает обратное предварительное напряжение и стабилизацию, совместно ограничивая амплитуду смещения под действием динамических нагрузок, таких как ветер и снег. Эта конструкция требует высокой точности при натяжении и анкеровании при строительстве, но после завершения работ она обеспечивает относительно ровную плоскость установки компонентов. Компоненты могут располагаться горизонтально или вертикально, при этом угол крепления, как правило, не превышает 20°, и могут быть изготовлены на заказ в ограниченном диапазоне в соответствии с требованиями проекта.

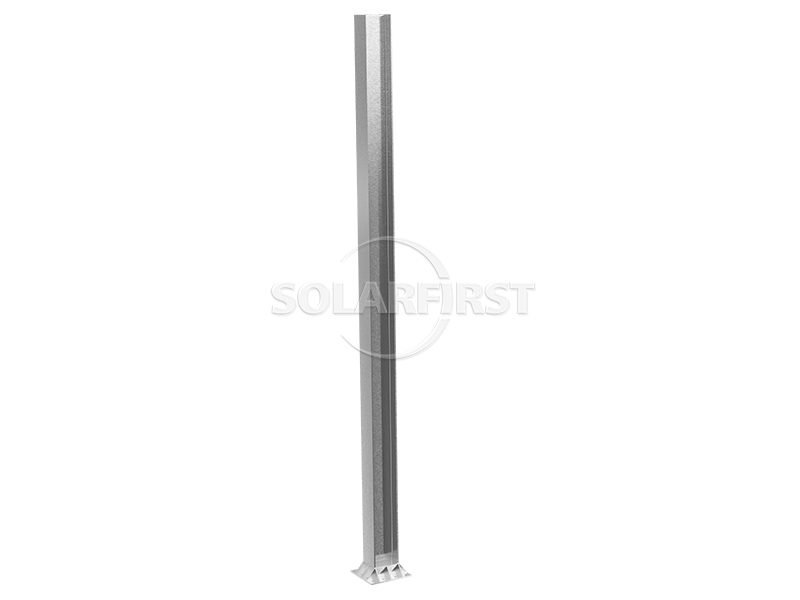

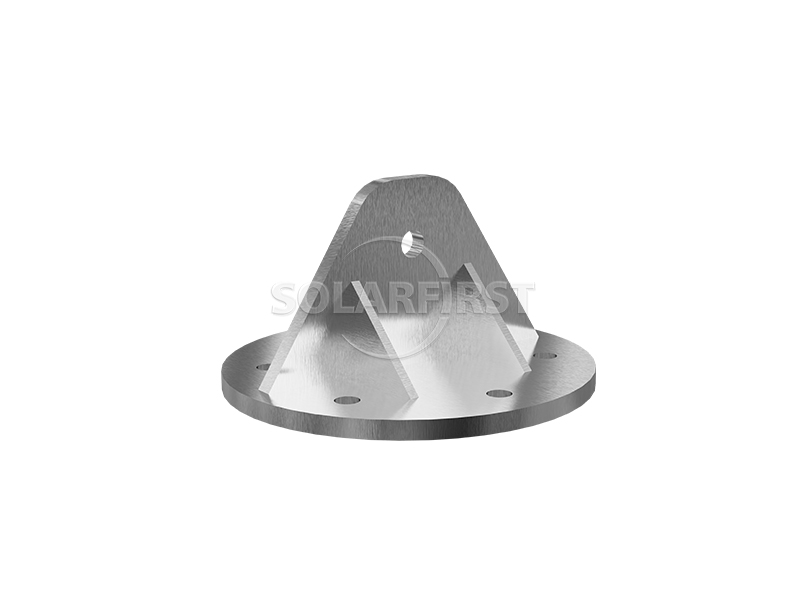

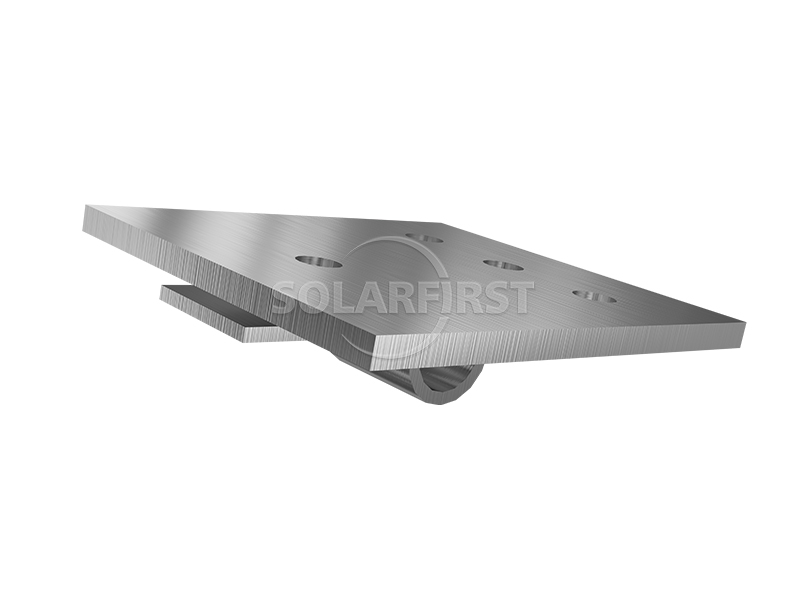

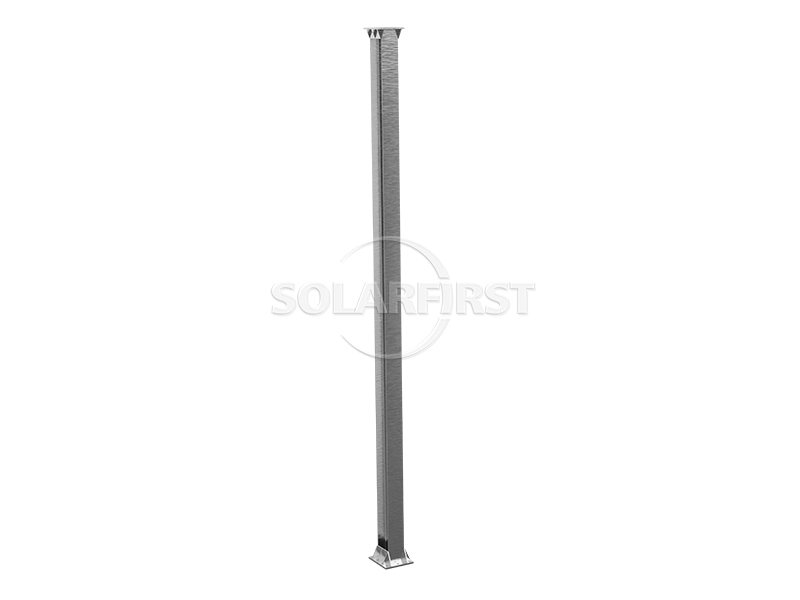

Компоненты изделия

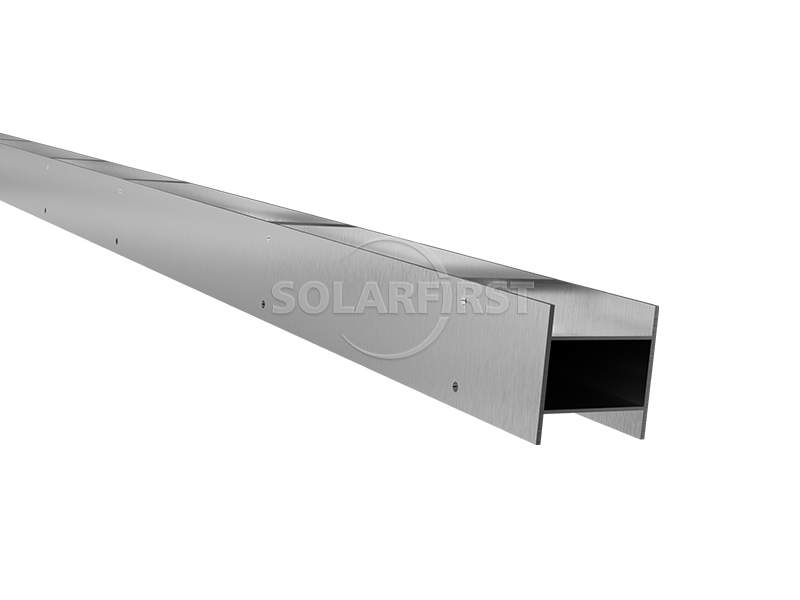

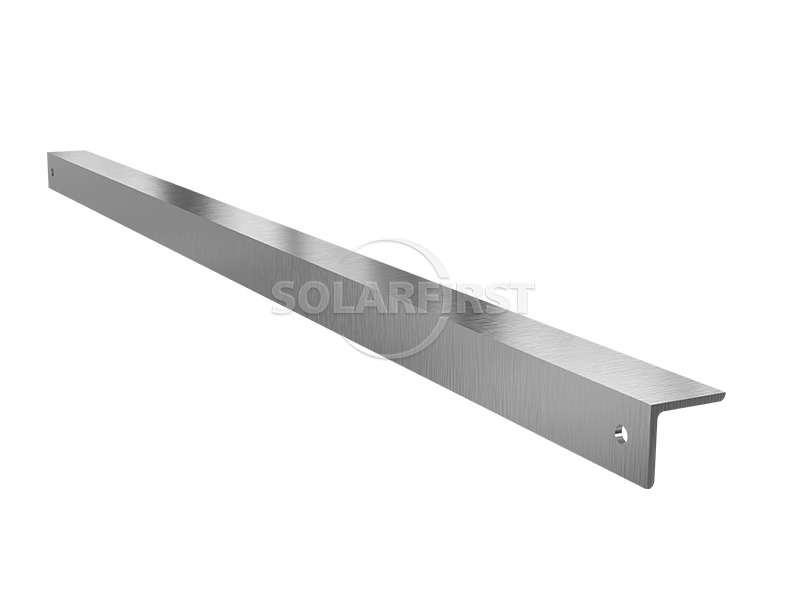

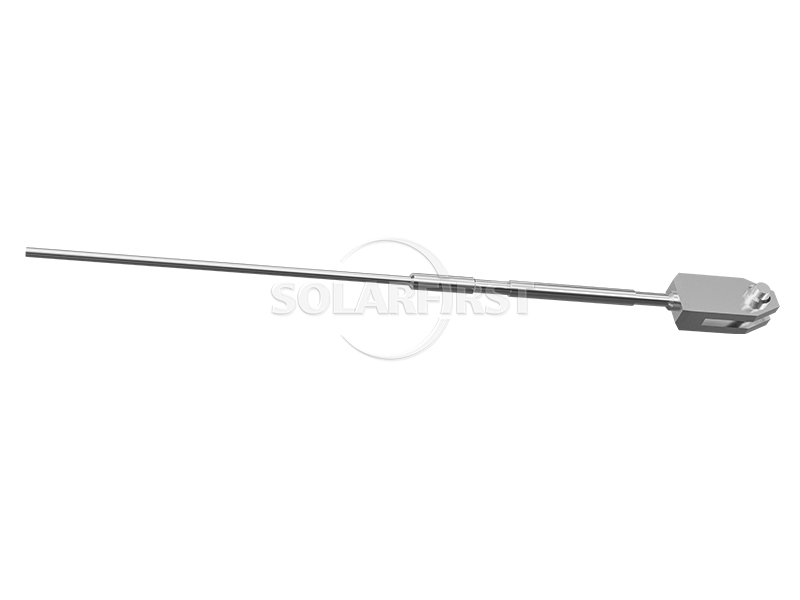

Преимущество
▶ Требуется относительно меньше фундамента:
При той же несущей способности количество фундаментов может быть сокращено примерно на 55% по сравнению с традиционными стационарными опорами (точное количество зависит от планировки и рельефа местности).
▶ Большой пролет и высокий дорожный просвет:
Обеспечивает достаточно места для сельскохозяйственных посадок, аквакультуры или проезда оборудования под землей.
▶ Высокая адаптивность к различным типам местности:
Подходит для гор, холмов, равнин, пустынь и прибрежных районов.
▶ Отличная ветроустойчивость:
Двухслойная вантовая ферменная конструкция способствует повышению общей жесткости; система оснащена стабилизирующими стяжными стержнями, ориентированными с севера на юг, и ветроустойчивыми тросами, что дополнительно повышает устойчивость.
▶ Разнообразные варианты защиты от коррозии:
В зависимости от степени коррозии в окружающей среде можно выбирать горячеоцинкованные, цинково-алюминиевые и стальные прутки с различной плотностью цинкового слоя.
▶ Экономическая эффективность:
Первоначальные инвестиции могут быть выше, чем при использовании традиционных методов поддержки, но с учетом долгосрочной стабильности и эффективности использования земли это может обеспечить лучшую экономическую эффективность..
Параметры
| Базовый тип | Монолитная свая PHC |
| Модульный массив | Пейзаж/Портрет |
| Фиксация модуля | Болты/Зажимы |
| Угол | ≤20° (настраиваемый) |
| Температура окружающей среды | -20°C-60°C |
| Материал | Q235B/Q355B/Q420/и т.д. |

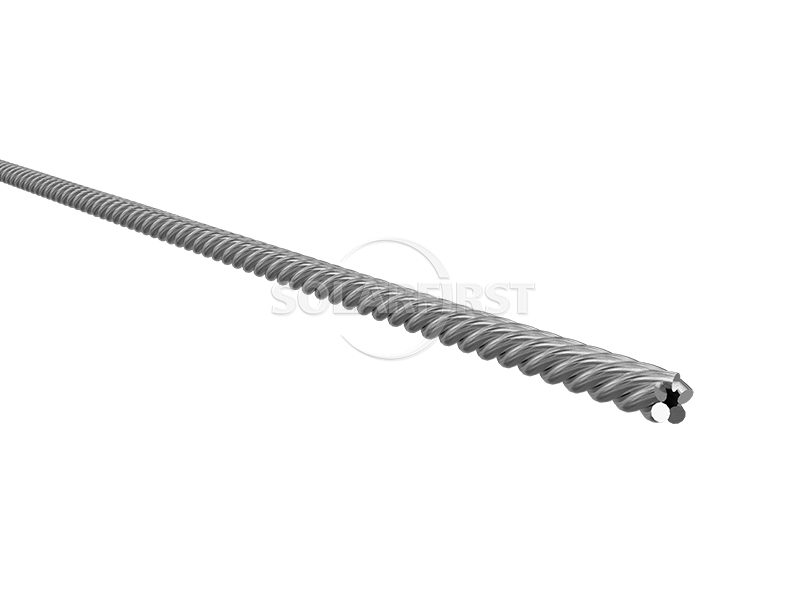

| Стальной Стрэнд | Высокопрочная, низкорелаксационная, предварительно напряженная оцинкованная стальная проволока |
| анкерное устройство | Зажимной анкер/Анкерный зажим (с фиксирующим устройством) |
| Покрытие | Крепежный элемент оцинкован >45 мкм; Конструкция оцинкована >65 мкм; Двусторонняя цинково-алюминиевая магниевая сталь, вес >275 г/м²; Вес цинкового слоя на единицу площади стальной проволоки: 190 г/м ~ 350 г/м. |
Применимые сценарии

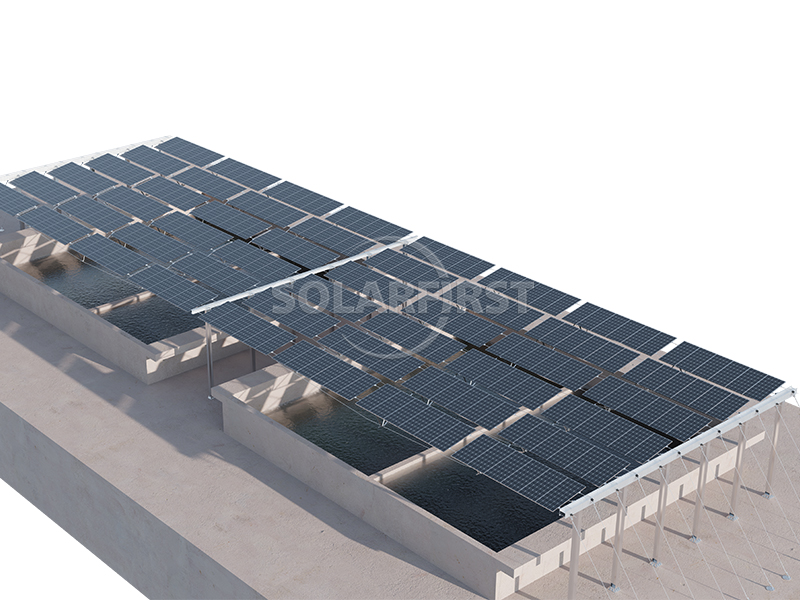

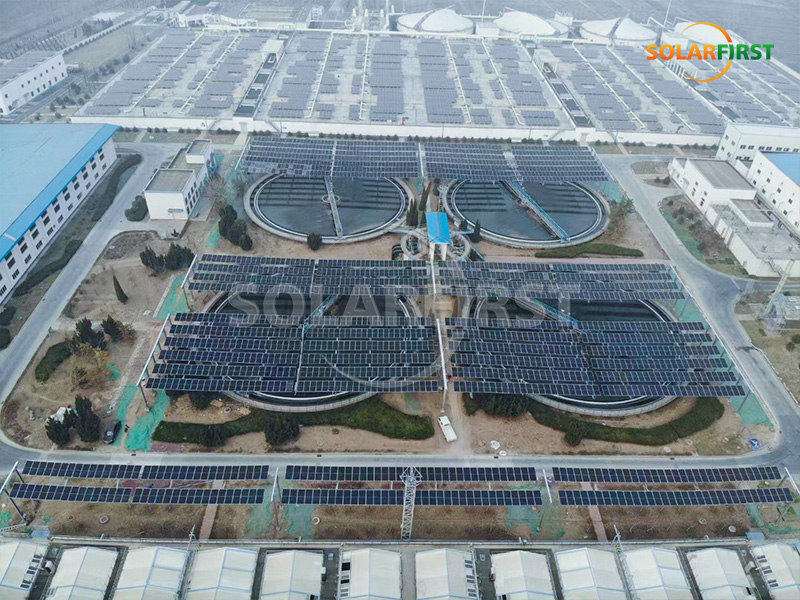

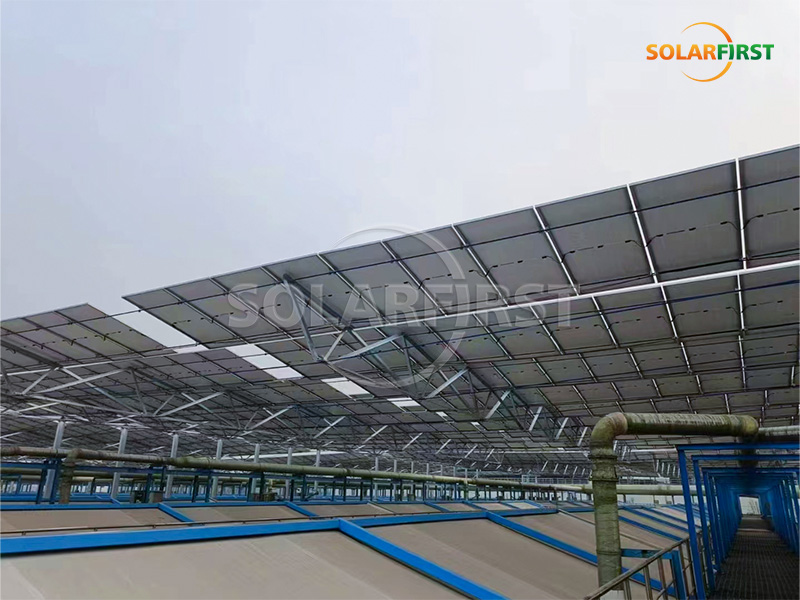

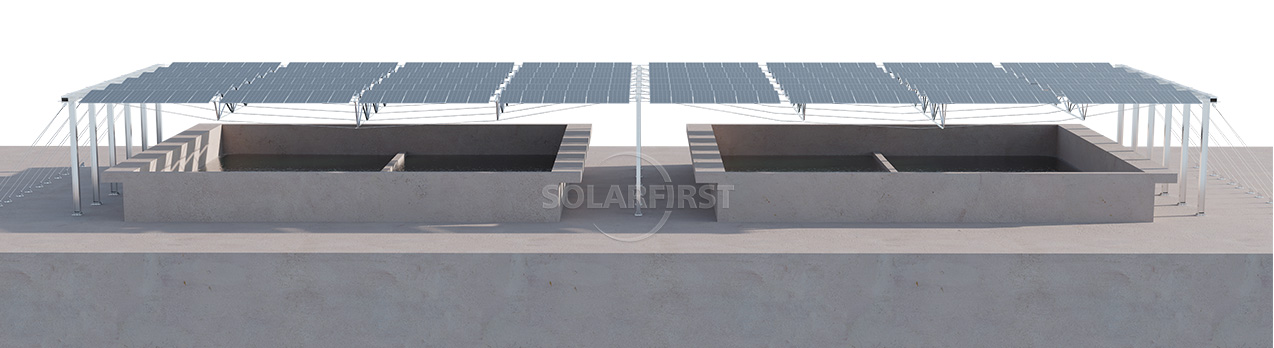

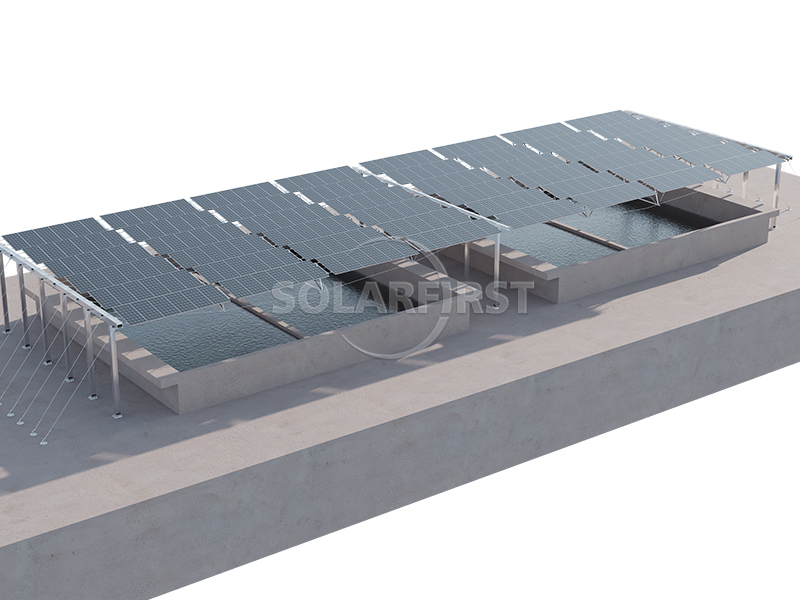

▪ Очистные сооружения для сточных вод (используют пространство над резервуаром для воды, сводя к минимуму перебои в работе и техническом обслуживании)
▪ Гибридная сельскохозяйственно-солнечная система (высокая высота потолка и большой пролет, облегчающие доступ техники и обеспечивающие естественное освещение)
▪ Гибридная система, сочетающая аквакультуру и солнечную энергию (минимизирует площадь водной поверхности, оставляя место для аквакультуры)
▪ Гористые/холмистые районы (меньше фундаментов, что сокращает объем земляных работ)
▪ Равнины/пустыни/прибрежные районы (возможно подобрать и подобрать решения по защите от коррозии и ветроустойчивости)
▪ Проекты, реализуемые в условиях сильных ветров или со строгими требованиями к деформации.
Важные примечания:
▶ Высокие требования к точности строительства:
Натяжение и анкеровка должны выполняться в соответствии с расчетным значением предварительного напряжения. Рекомендуется, чтобы это выполнялось персоналом, имеющим опыт работы с гибкими строительными лесами.
▶ Регулярная проверка крепежных элементов компонентов:
Болты и зажимы могут ослабнуть под воздействием вибрации от ветра; это следует включить в план технического обслуживания.
▶ Выбор средств защиты от коррозии должен соответствовать условиям окружающей среды:
В прибрежных районах с высокой влажностью и интенсивным воздействием солевых брызг рекомендуется использовать покрытия с более высоким содержанием цинка или цинково-алюминиевые сплавы.
▶ При выборе компонентов следует учитывать равномерность напряжений в больших пролетах:
Оцените влияние деформации тросов на раму; при необходимости добавьте промежуточные опоры или скорректируйте схему натяжения.
▶ Ограниченная настройка угла наклона:
Как правило, фиксированные углы не превышают 20°; углы, превышающие это значение, требуют отдельного расчета.
Рекомендации по выбору (однослойный или двухслойный вариант)
▪ Однослойная гибкая конструкция: подходит для проектов с малыми пролетами и небольшими ветровыми нагрузками.
▪ Двухслойная гибкая конструкция: больше подходит для проектов с более высокими требованиями к устойчивости, ветроустойчивости и использованию пространства под конструкцией.
▪ Перед принятием решения необходимо провести детальное обследование площадки, проверку данных испытаний в аэродинамической трубе и полный анализ затрат и выгод на протяжении всего жизненного цикла.
Сертификаты и документы по технике безопасности
Предварительно напряженные подвесные системы Solar First прошли сертификацию в аэродинамических трубах CPP и RWDI. Результаты испытаний показывают, что при определенных условиях проектирования они могут выдерживать ветровые нагрузки, эквивалентные относительно высоким скоростям ветра (например, тайфуну 15-й категории). Фактическое ветроустойчивость необходимо определять комплексно, с учетом ветрового давления, рельефа местности и качества строительства на объекте.
Компания располагает профессиональной командой разработчиков и лабораторией для постоянной оптимизации структурных характеристик продукции.
Краткое содержание
Гибкие двухслойные вантовые опоры для фотоэлектрических (ФЭ) систем представляют собой жизнеспособное решение для снижения требований к фундаменту при одновременном увеличении пролетов и зазоров. Двухслойная вантовая ферменная конструкция способствует ветроустойчивости, жесткости и контролю деформаций, но также предъявляет более детальные требования к проектированию, монтажу, эксплуатации и техническому обслуживанию. Изделие подходит для различных типов местности, демонстрируя особенно выраженные конструктивные особенности в проектах смешанного использования, включающих наземные или водные объекты. Пользователям следует провести всестороннюю оценку, учитывая особенности местности, пролет, зазоры, требования к коррозионной стойкости и возможности строительства, избегая прямого применения традиционных систем опор.
