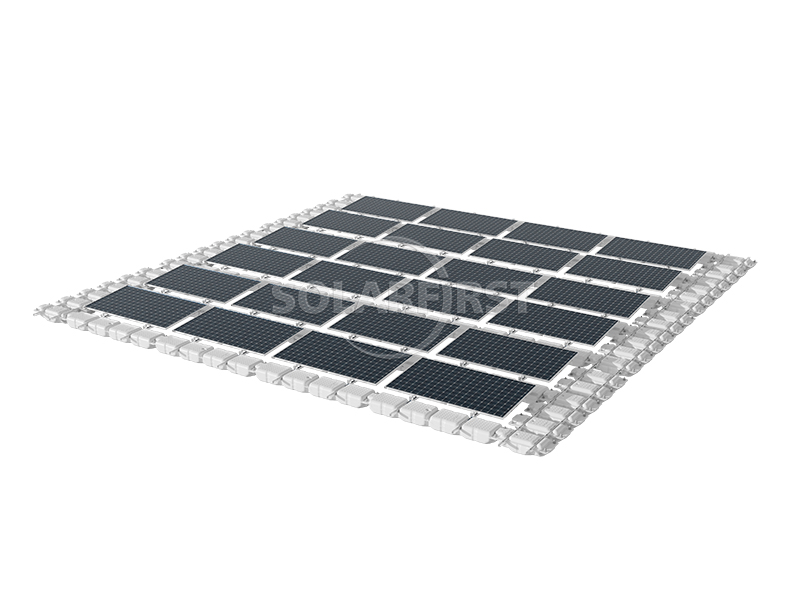

Подвесное крепление для фотоэлектрической системы - серия TGW03

I. Удобные конструктивные особенности

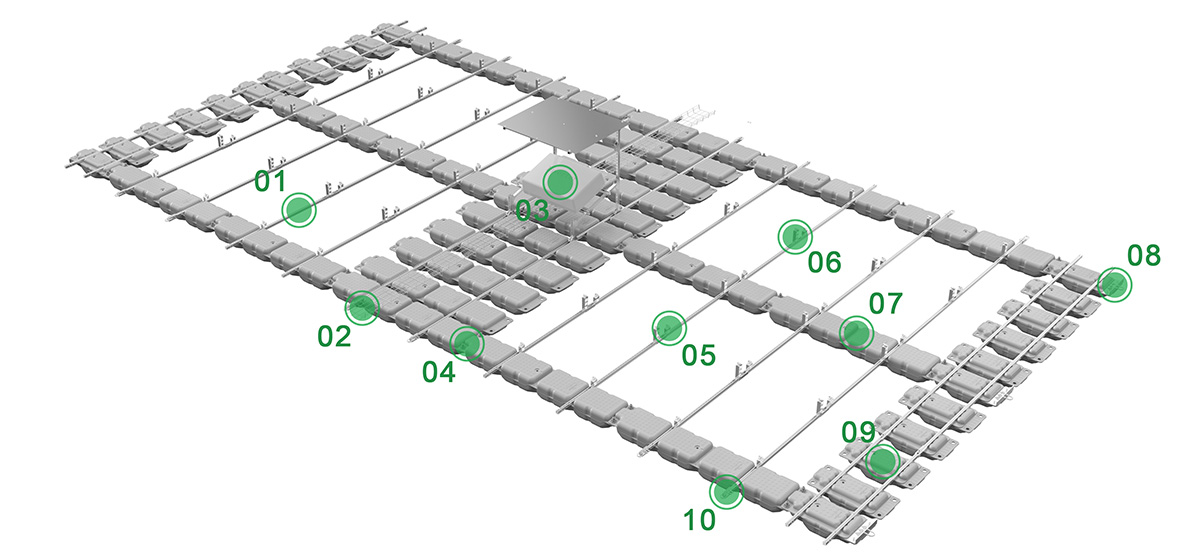

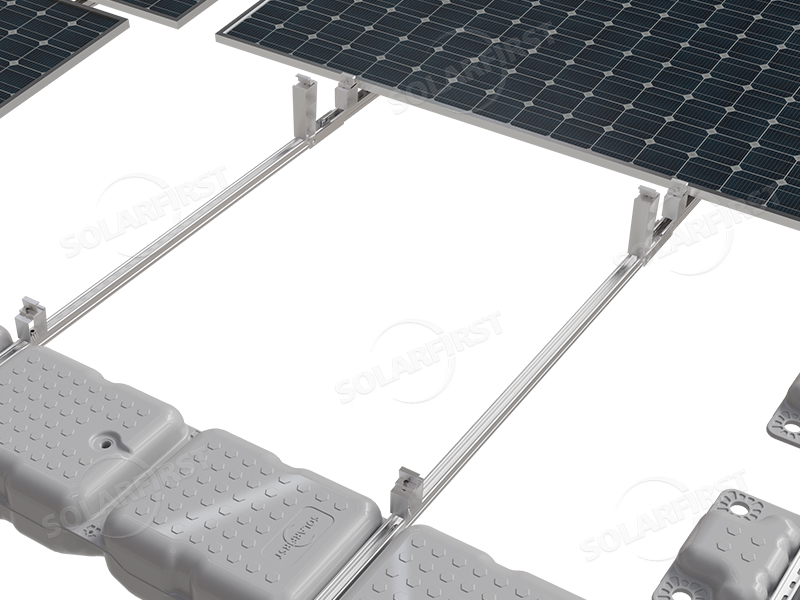

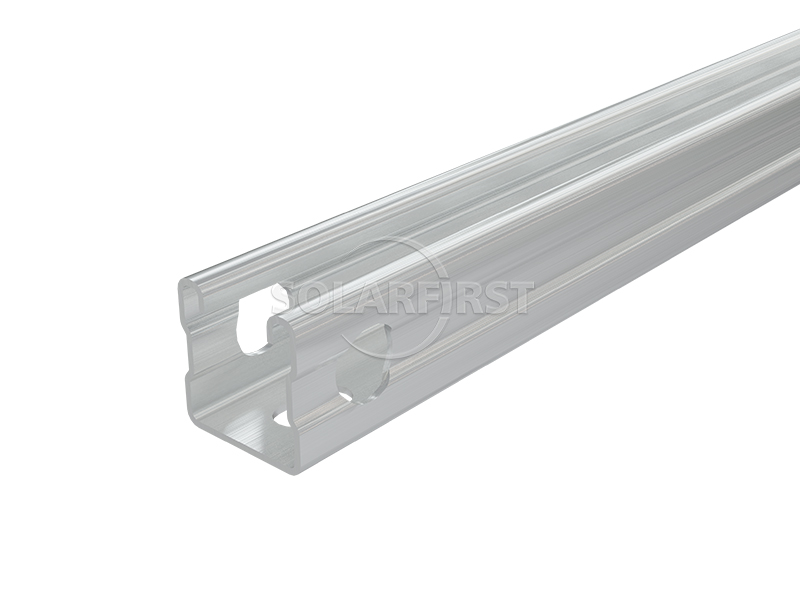

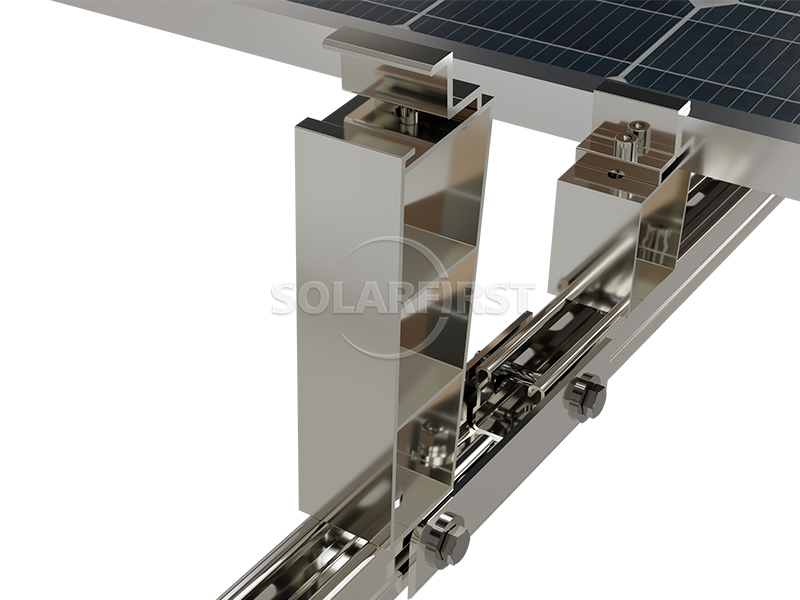

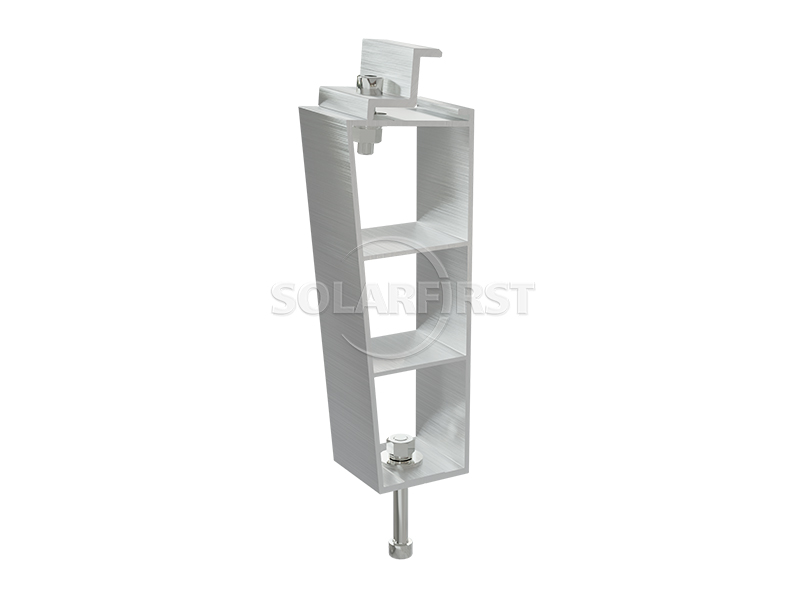

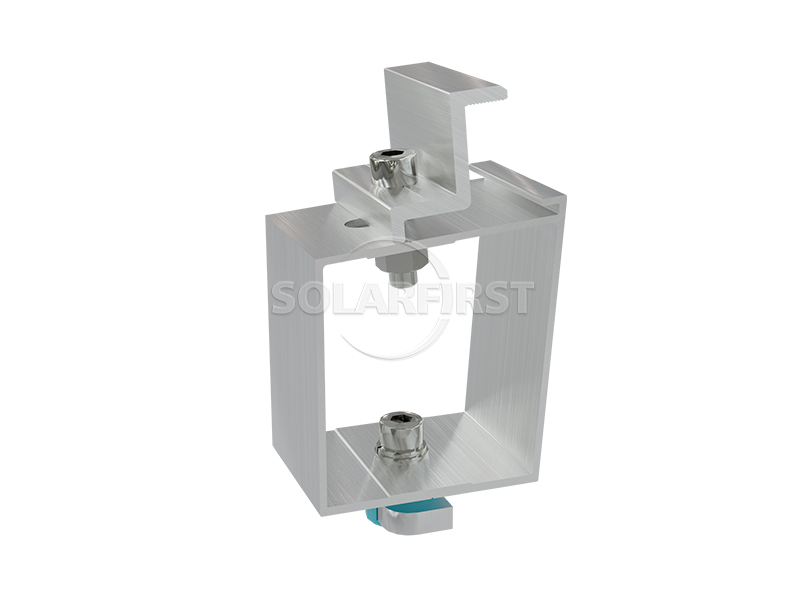

• • Высокая эффективность монтажа: конструкция направляющей и передней/задней опорной конструкции относительно проста, процесс монтажа понятен, а строительные работы удобны, что позволяет в определенной степени сократить цикл работ на объекте.

• • Гибкая регулировка компоновки: расстояние между фотоэлектрическими модулями может адаптивно регулироваться в соответствии с фактическими требованиями различных широт и углов наклона при установке, что способствует повышению эффективности сбора света фотоэлектрическими модулями.

II. Адаптируемость системы

• • Регулируемый угол установки: Угол наклона модуля можно регулировать в диапазоне от 0° до 15°, что удобно для согласования с условиями освещенности в разных регионах.

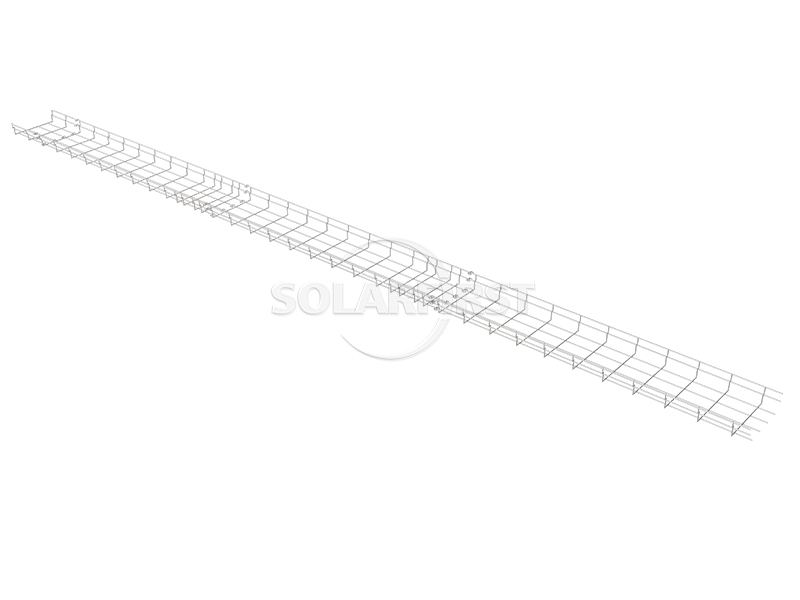

• • Гибкие методы прокладки кабелей: Кабельные каналы могут гибко прокладываться в направлении север-юг или восток-запад в зависимости от планировки объекта, что позволяет адаптироваться к требованиям прокладки кабелей на разных объектах.

• • Разнообразные методы крепления: Поддерживаются различные схемы крепления, такие как забивка свай на суше, забивка свай под водой и забивка бетонных блоков, что позволяет адаптироваться к различным геологическим условиям на дне разных водоемов.

III. Преимущества в плане безопасности и производительности

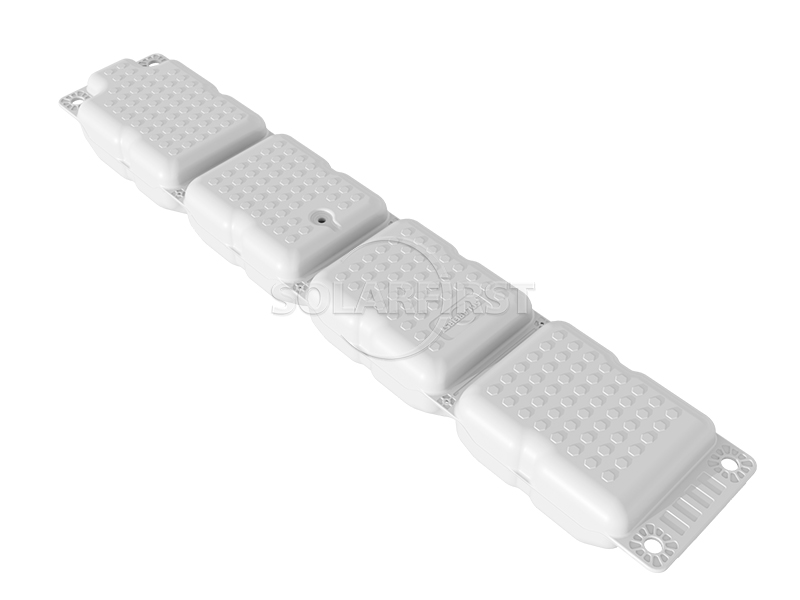

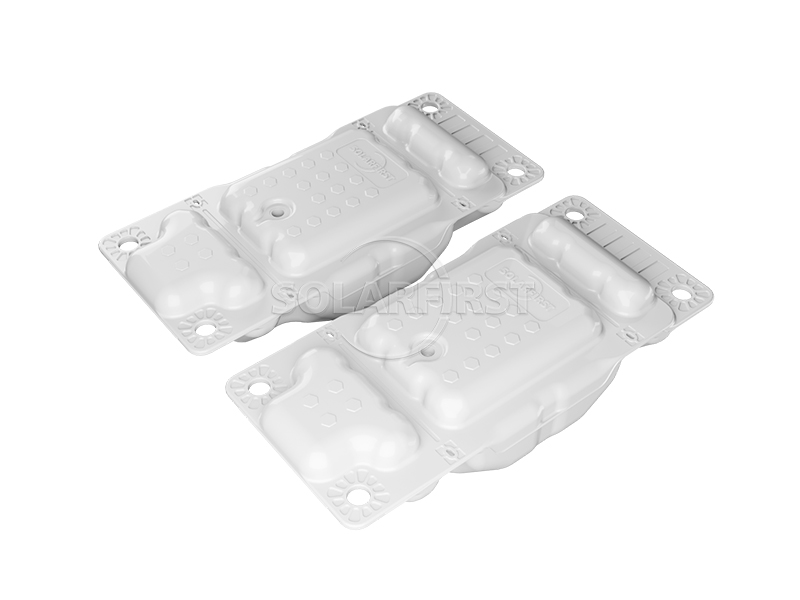

• • Конструкция, обеспечивающая безопасность при эксплуатации и техническом обслуживании: ширина прохода для эксплуатации и технического обслуживания составляет не менее 460 мм, а плавучесть на единицу площади плавучего тела превышает 198 кг/м². Перекрывающаяся конструкция проходов для эксплуатации и технического обслуживания способствует стабильной передаче плавучести, обеспечивая определенную степень безопасности для персонала, занимающегося эксплуатацией и техническим обслуживанием.

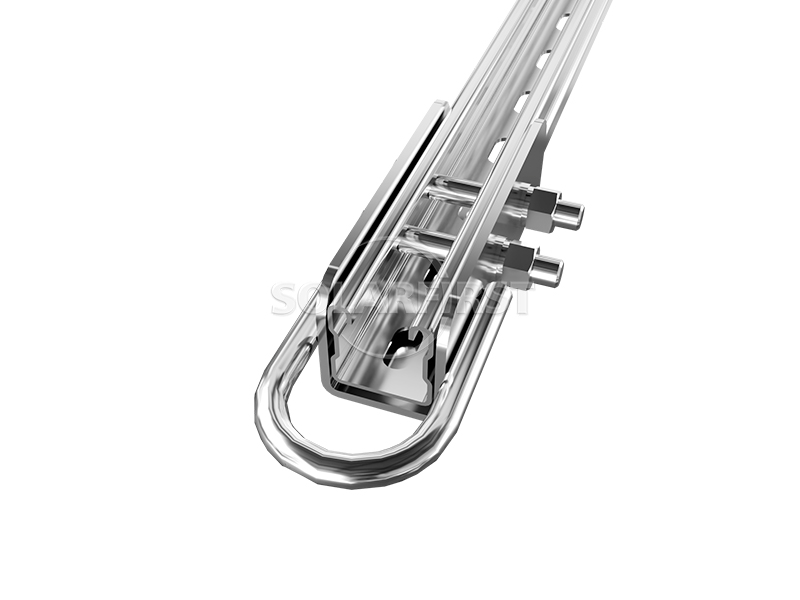

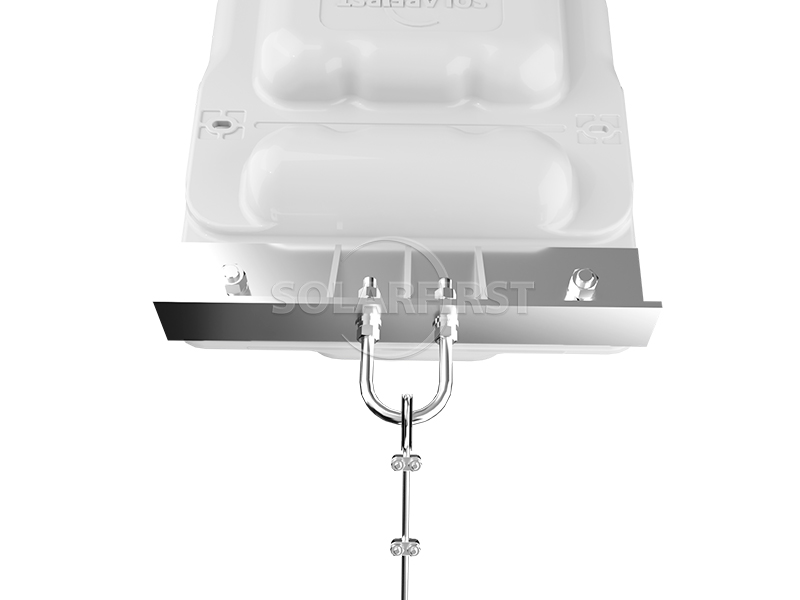

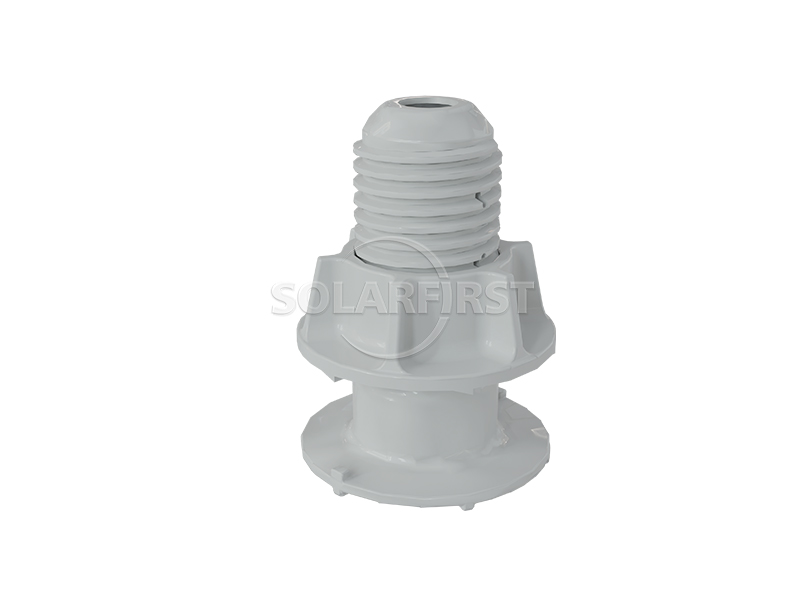

• • Конструкция с функцией снижения нагрузки: U-образные стальные соединители имеют шарнирную конструкцию, которая позволяет снизить определенную степень нагрузки под воздействием таких внешних факторов, как ветер и волны, что положительно сказывается на общей устойчивости системы.

• • Ветроустойчивость: По результатам испытаний, проведенных независимой организацией SGS в определенных условиях, система выдерживает скорость ветра 50 м/с. Общая прочность плавучего тела хорошая, в ходе испытаний не было обнаружено повреждений или значительных деформаций.

• • Комплексные испытания и сертификация: Изделие поставляется с полным протоколом испытаний плавающего тела, охватывающим множество аспектов, таких как испытания на плавучесть, испытания плавающего тела в аэродинамической трубе, испытания на сосредоточенную нагрузку на поверхности, испытания на устойчивость к растрескиванию под воздействием окружающей среды и испытания на плотность, а также испытания на химическую коррозионную стойкость, что обеспечивает основу для надежности изделия.

• • Расчетный срок службы: Система рассчитана на 25-летний срок службы и способна стабильно работать в течение длительного времени при разумных условиях эксплуатации и технического обслуживания, удовлетворяя потребности долгосрочных проектов, таких как гидро-солнечные гибридные системы.

IV. Применимые водные объекты

• • Его можно широко применять на различных водных поверхностях, таких как озера, водохранилища, реки (с медленным течением) и зоны просадки грунта после добычи полезных ископаемых. Он обладает определенной адаптивностью к условиям качества воды и изменениям уровня воды и является весьма практичным.

Параметры

Установка	Поверхность воды

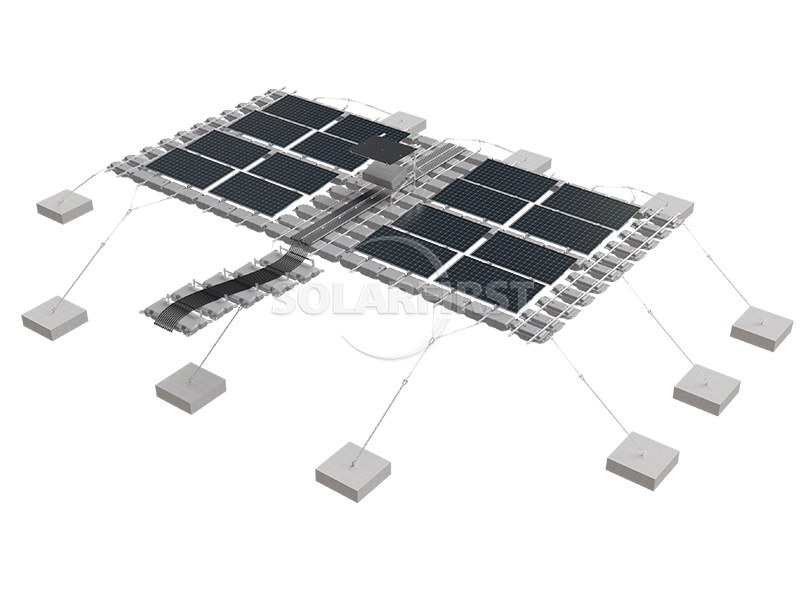

Методы привязки	Наземные свайные анкеры/подводные свайные анкеры/анкеры для бетонных блоков
Высота поверхностной волны	≤0,5 м
Поверхностный расход	≤0,5 м/с
Ветровая нагрузка	до 60 м/с
Снеговая нагрузка	0,5 кН/м²
Угол наклона	5°, 10°, 15°
Стандарты	ГБ50009-2012, EN1990: 2002, ASCE7-05/ASCE7-10, AS/NZS1170, JIS C8955: 2017
Материал	Полиэтилен высокой плотности (HDPE), анодированный алюминий AL6005-T5, нержавеющая сталь SUS304, сталь с цинково-алюминиевым магниевым покрытием.
Гарантия	Гарантия 10 лет





Применимые сценарии

▪ Водохранилища и озера: Водные акватории, не являющиеся судоходными или обозначенные как зоны защиты источников питьевой воды, пригодные для внедрения гибридных систем выработки электроэнергии с использованием рыбы и солнечной энергии или чисто фотоэлектрических систем.



▪ Реки и каналы с медленным течением: Участки реки с низкой скоростью течения и относительно стабильным уровнем воды.



▪ Зоны проседания грунта в результате горных работ: Заброшенные шахтные выработки со скопившейся водой, где можно эффективно использовать труднорекультивируемые земельные ресурсы.



▪ Очистные сооружения и пруды для аквакультуры: Там, где функция водоема не противоречит его общему назначению, что позволяет использовать пространство в многофункциональных целях.



Важные примечания:

▶ Требования к предварительному обследованию:

Необходимо провести детальное исследование глубины воды, колебаний уровня воды, максимальной скорости ветра, максимальной высоты волн, ледовой нагрузки (при наличии) и коррозионной активности воды. Эти данные послужат основой для проектирования якорных систем и плавучих элементов.



▶ Проектирование креплений требует специальной оценки:

Метод заякоривания и схема швартовки должны быть разработаны опытным техническим подразделением с учетом геологических и гидрологических условий, чтобы избежать смещения системы или столкновения из-за отказа якоря.



▶ Меры по предотвращению биологического обрастания:

Длительная эксплуатация в теплых водах может привести к биологическому обрастанию, например, водорослями и моллюсками. Рекомендуется оценить необходимость нанесения дополнительных противообрастающих покрытий или регулярной очистки в зависимости от качества воды.



▶ Регулярный осмотр и техническое обслуживание:

Это включает проверку целостности плавучего тела, затяжки соединителей, износа якорных тросов и изоляции электропроводки. Рекомендуется план технического обслуживания, который должен проводиться ежеквартально или ежегодно.



▶ Реагирование на экстремальные погодные условия:

В районах, подверженных экстремальным погодным явлениям, таким как тайфуны, сильная конвекция и сильные морозы, необходимо оценить безопасность системы при экстремальных нагрузках. Может потребоваться временное усиление или регулировка наклона компонентов.



▶ Экологическое и природоохранное воздействие:

Плавучие фотоэлектрические системы могут влиять на подводное освещение и содержание растворенного кислорода. Рекомендуется заранее провести оценку экологического воздействия в экологически чувствительных водах и установить светопропускающие зоны или оборудование для насыщения воды кислородом по мере необходимости.





Краткое содержание

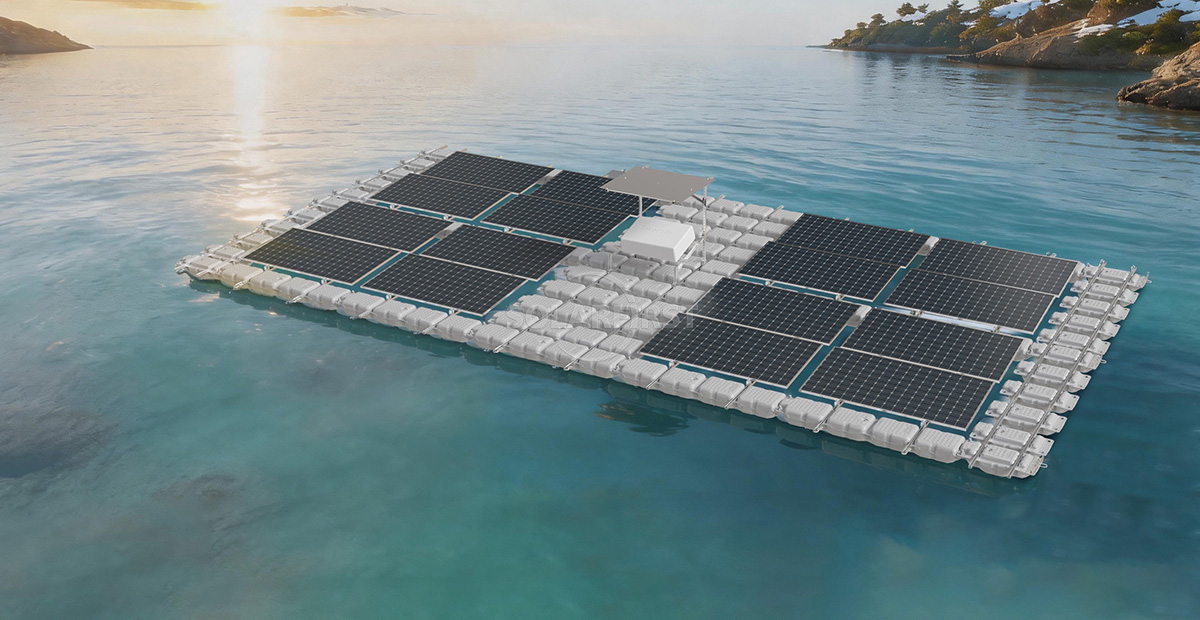

Плавучие фотоэлектрические (ФЭ) системы предлагают технологическое решение, сочетающее выработку фотоэлектрической энергии с водным пространством. Основанная на модульной плавучей конструкции, эта система включает регулируемые опоры, шарнирные соединители и различные способы крепления, а также продуманную конструкцию для простоты установки, адаптивности системы и структурной безопасности. Независимые испытания подтвердили её хорошую ветроустойчивость и долгосрочный потенциал эксплуатации в типичных условиях. Она подходит для различных несудоходных водных путей, таких как озера, водохранилища и зоны просадки грунта после добычи угля. Однако в практических инженерных приложениях для обеспечения стабильности и безопасности системы на протяжении всего её жизненного цикла необходимы индивидуальное проектирование и регулярное техническое обслуживание с учетом специфических гидрологических, геологических и метеорологических условий.
