Плавучая фотоэлектрическая система серии TGW02 в первую очередь предназначена для применения в плавучих фотоэлектрических электростанциях и использует модульную плавучую конструкцию для поддержки фотоэлектрических модулей. Конструкция системы обеспечивает баланс между эффективностью монтажа и адаптацией к различным водным условиям, что делает ее подходящей для озер, водохранилищ, шахт и некоторых прибрежных зон. Гибкое соединение в целом помогает смягчить воздействие колебаний уровня воды на конструкцию, обеспечивая жизнеспособное плавучее решение для фотоэлектрических проектов различного масштаба.
Описание продукта

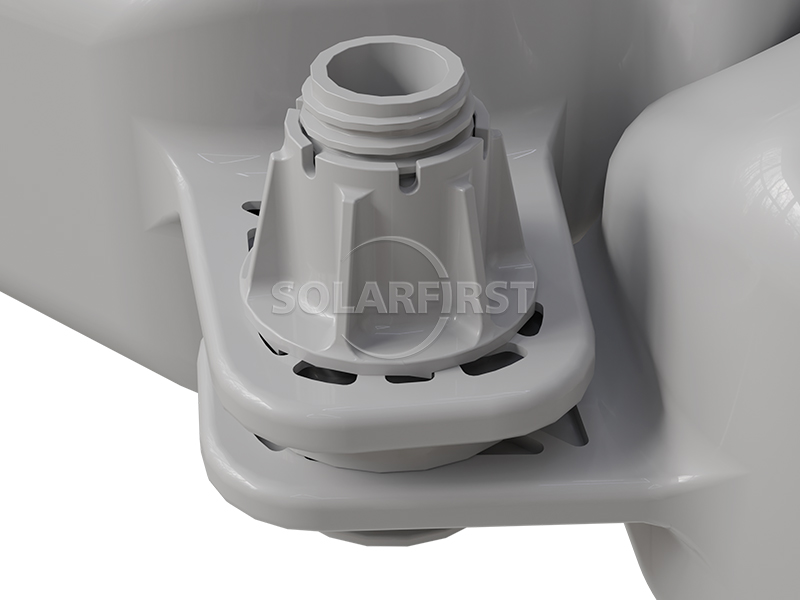

В плавучей фотоэлектрической системе серии TGW02 в качестве базового элемента используется основной поплавок, расположенный под каждым отдельным модулем, что обеспечивает относительно равномерное распределение плавучести. Канал для технического обслуживания имеет ширину не менее 425 мм, обеспечивая достаточно места для ежедневных осмотров. Каналы соединены пластиковыми болтами, что обеспечивает гибкость конструкции и позволяет адаптироваться к изменениям уровня воды и волновым воздействиям. Для прокладки электрических кабелей кабельные каналы могут быть гибко расположены в направлениях север-юг или восток-запад, что позволяет адаптировать систему к различным конфигурациям электростанций. Система крепления поддерживает различные методы, включая свайные анкеры на берегу, анкеры из бетонных блоков и подводные свайные анкеры, что позволяет выбирать подходящий вариант в зависимости от конкретных геологических условий акватории.

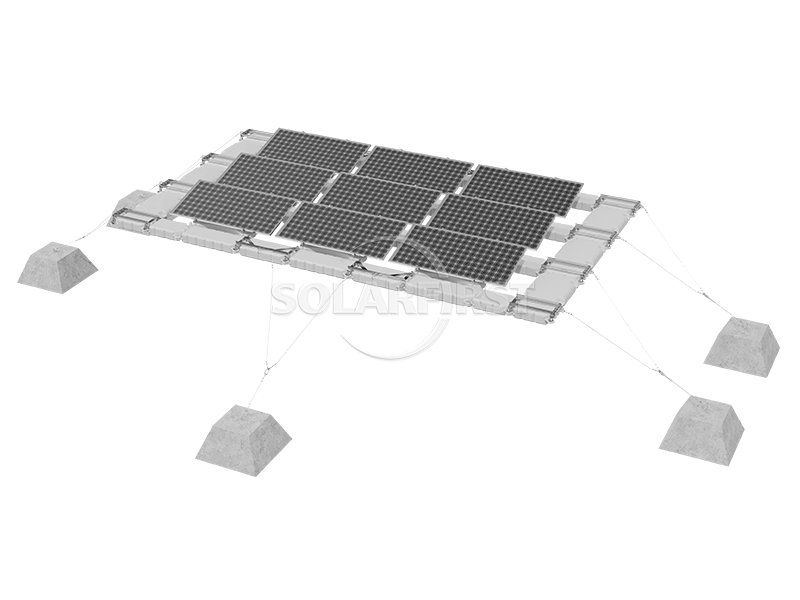

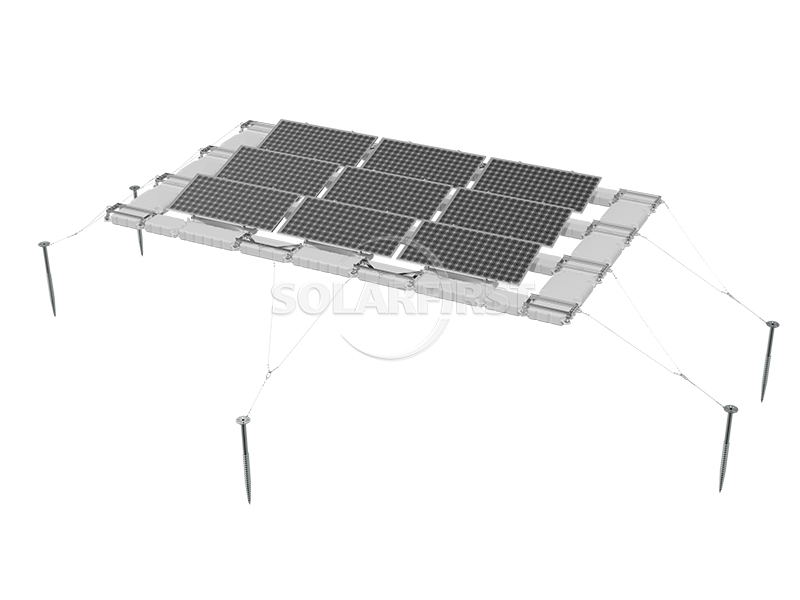

Система крепления

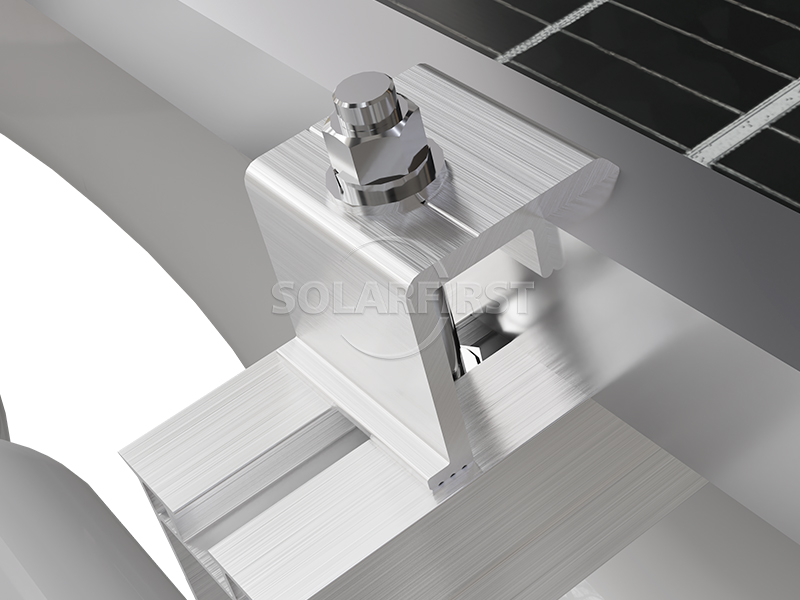

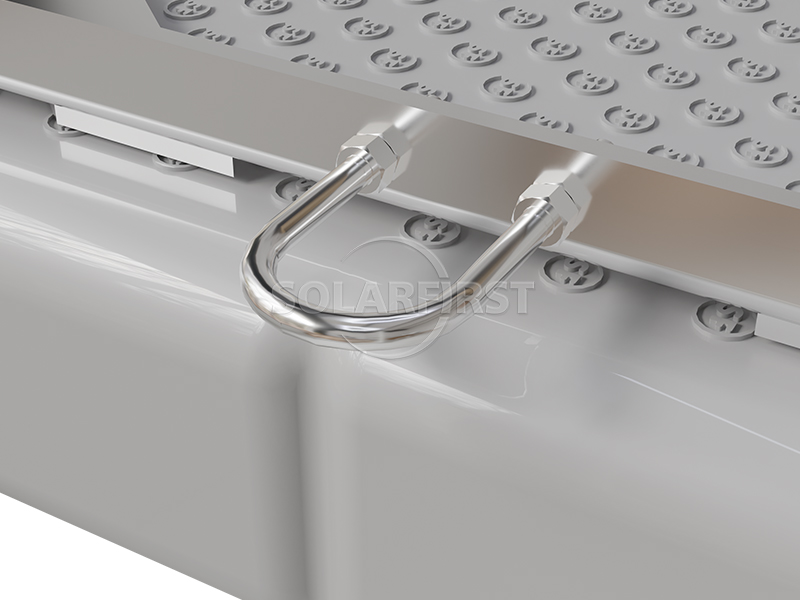

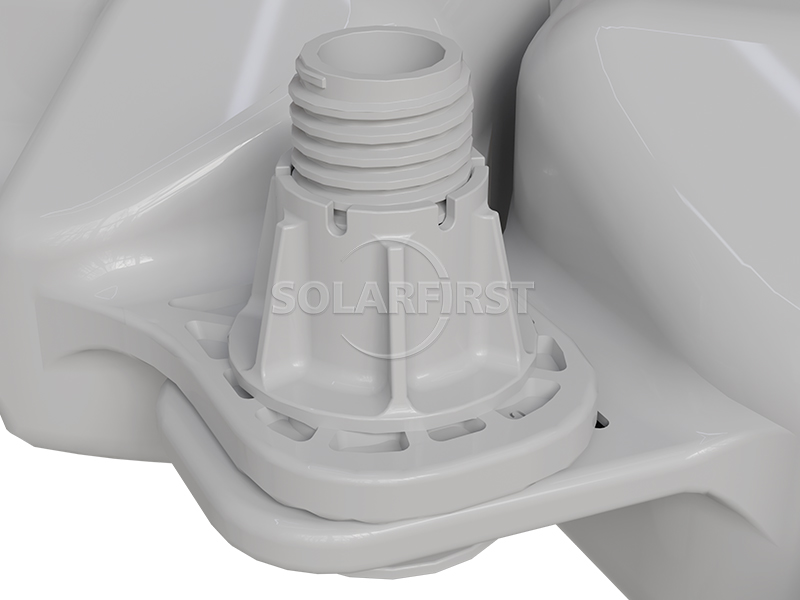

Компоненты изделия
Преимущество
▪ Эффективность установки: Меньшее количество передних и задних несущих элементов конструкции, а также меньшее количество крепежных болтов обеспечивают относительно оптимизированный процесс строительства.
▪ Гибкая планировка: Регулируемое расстояние между компонентами позволяет учитывать требования к углу наклона на разных широтах; компоновка может повторять естественный рельеф местности, что способствует увеличению плотности установки.
▪ Безопасное передвижение: Ширина прохода для технического обслуживания ≥ 425 мм обеспечивает базовую защиту при проходе персонала.
▪ Адаптируемость к плавучести: Гибкая конструкция с пластиковыми болтовыми соединениями может в некоторой степени деформироваться при колебаниях уровня воды, снижая риск повреждения жесткости.
▪ Сила плавающего тела: Испытания, проведенные компанией SGS, не выявили значительных повреждений или деформаций всей конструкции при скорости ветра 42 м/с, что соответствует стандартным требованиям к ветровой нагрузке.
▪ Удобная прокладка кабелей: Прокладка кабелей может быть гибко выбрана (с севера на юг или с востока на запад) для адаптации к различным конфигурациям.
▪ Различные варианты крепления: Для различных геологических условий водоема предусмотрены три метода крепления, что облегчает адаптацию проекта.
Параметры
| Установка | Поверхность воды |
| Методы привязки | Наземные свайные анкеры/подводные свайные анкеры/анкеры для бетонных блоков |
| Высота поверхностной волны | ≤0,5 м |
| Поверхностный расход | ≤0,5 м/с |
| Ветровая нагрузка | до 60 м/с |
| Снеговая нагрузка | 0,5 кН/м² |
| Угол наклона | 5°, 10°, 15° |
| Стандарты | ГБ50009-2012, EN1990: 2002, ASCE7-05/ASCE7-10, AS/NZS1170, JIS C8955: 2017 |
| Материал | Полиэтилен высокой плотности (HDPE), анодированный алюминий AL6005-T5, нержавеющая сталь SUS304 |
| Гарантия | Гарантия 10 лет |
Применимые сценарии
▪ Внутренние озера и водохранилища
▪ Пруды для аквакультуры (дополняют друг друга благодаря солнечной энергии и рыбоводству)
▪ Шахты в зонах просадки грунта после добычи угля
▪ Окислительные пруды на очистных сооружениях сточных вод
▪ Засоленные щелочные почвы или засоленные щелочные водные районы
▪ Прибрежные районы (необходимо оценить условия коррозии)
Важные примечания:
▪ Способ закрепления должен быть разработан и выбран профессионалами с учетом конкретной глубины воды, типа донных отложений и скорости течения.
▪ При использовании в прибрежных зонах или в условиях сильного воздействия солевых брызг рекомендуется дополнительно оценить меры защиты металлических соединителей и болтов от коррозии.
▪ Ослабление пластиковых болтовых соединений под воздействием длительного волнового воздействия следует включать в перечень пунктов регулярного осмотра.
▪ Если поверхность поплавка скользкая, необходимо принять соответствующие меры по предотвращению скольжения.
▪ Окончательные настройки расстояния между компонентами и углов должны быть проверены с учетом фактической освещенности и широты места проведения проекта.
Краткое содержание
Эта плавучая система использует в качестве своей основной конструкции основной поплавок с гибкими соединениями, обеспечивая различные углы наклона, расположение и варианты крепления, одновременно гарантируя базовую плавучесть и ширину прохода для персонала. Процесс установки относительно прост, и система адаптируется к сложному водному рельефу. Подтвержденная независимыми экспертами ветровая нагрузка делает ее жизнеспособным вариантом применения в районах с нормальной скоростью ветра. В целом, система подходит для различных неэкстремальных водных условий и может служить надежным техническим решением для плавучих фотоэлектрических проектов.

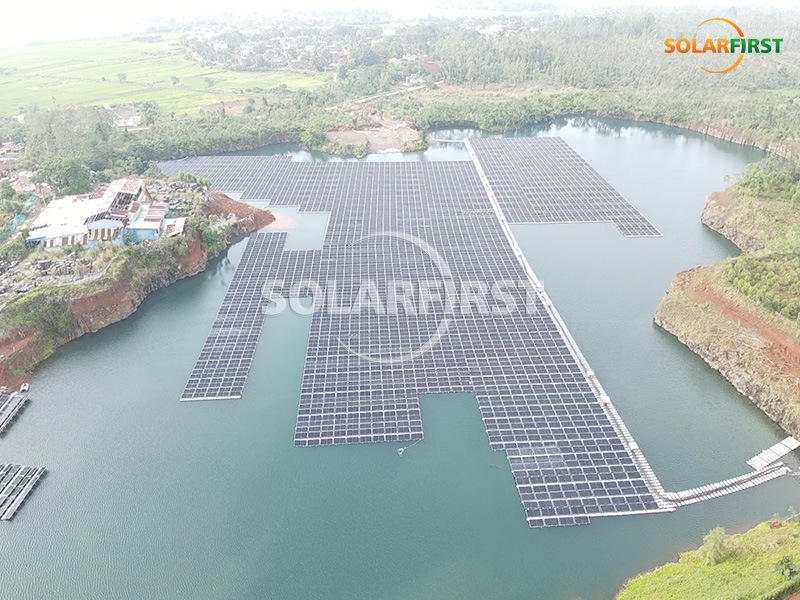

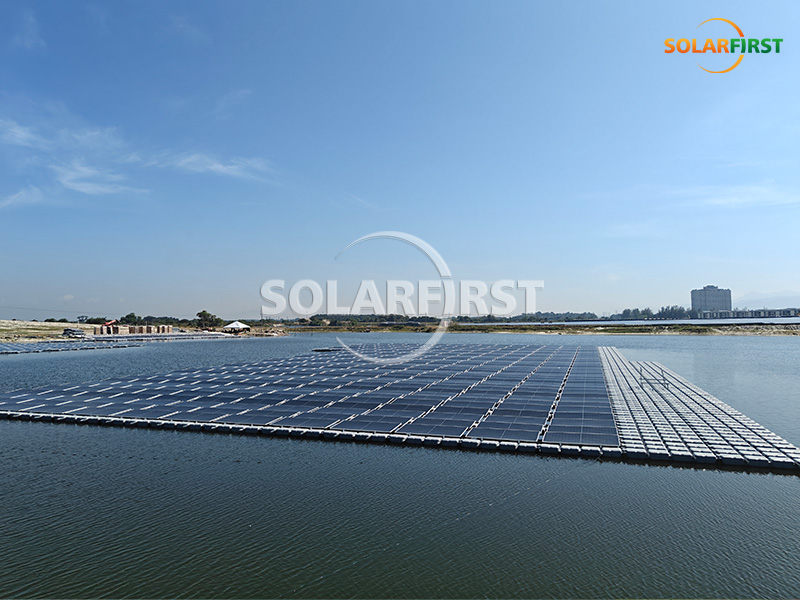

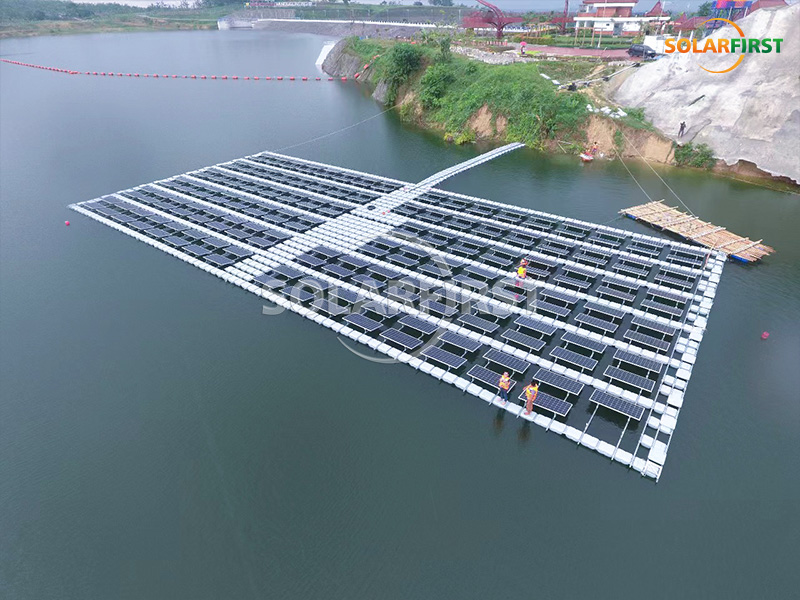

Справочная информация по проекту Solar First
