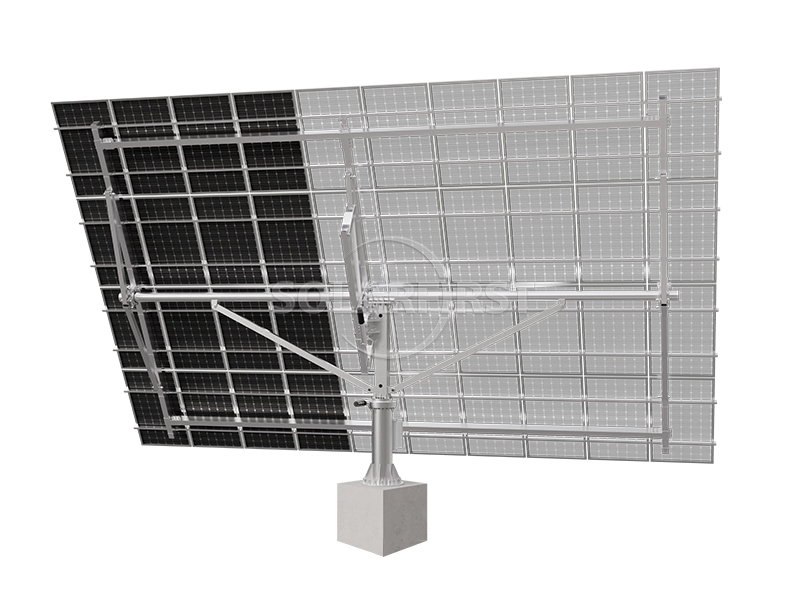

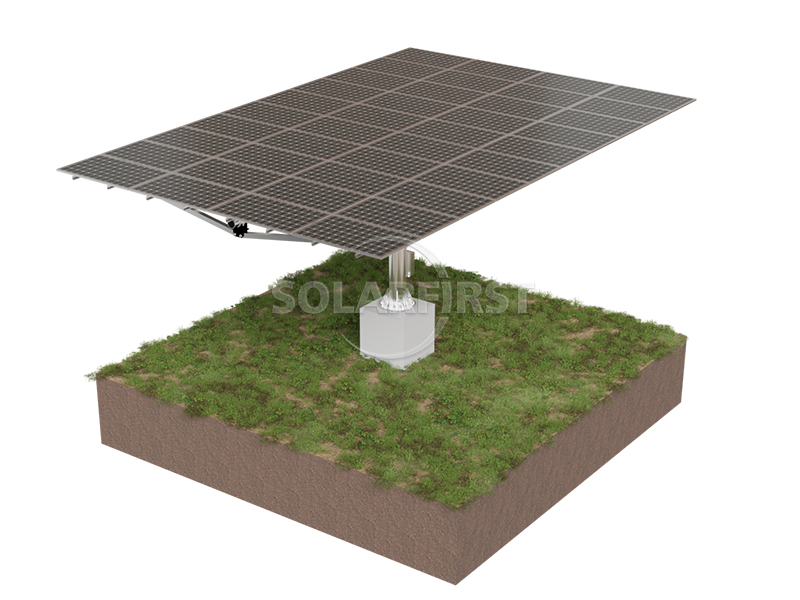

Данный продукт представляет собой двухосевую систему слежения, позволяющую более эффективно выравнивать фотоэлектрические модули относительно положения Солнца в пространстве за счет регулировки угла как в горизонтальном, так и в вертикальном направлениях. По сравнению с фиксированными кронштейнами или одноосевыми системами слежения, двухосевая конструкция позволяет достичь более высокого потенциала приема солнечной энергии в разные сезоны и в разное время. Система имеет модульную компоновку, при этом каждый блок слежения управляется независимо и оснащен возможностями дистанционного мониторинга, что делает ее подходящей для сценариев наземных электростанций с высокими требованиями к повышению выработки электроэнергии.
Описание продукта
Эта двухкоординатная система слежения состоит из колонн, поворотного редуктора, пространственной рамной конструкции и системы управления. Каждый блок слежения может быть сконфигурирован не более чем из 40 компонентов (количество компонентов может быть изменено в соответствии с проектом). Диапазон горизонтального слежения составляет ±120°, а диапазон тангажа — от 0° до 60°, охватывая основной диапазон изменений углов солнечного азимута и высоты в течение дня.
В системе управления используется замкнутый контур управления по времени в сочетании с поддержкой сигнала GPS. Контроллер микроконтроллера автоматически регулирует работу двигателя в зависимости от широты и долготы местоположения, времени в реальном времени и данных с дополнительного анемометра. Система поддерживает обратное слежение, что позволяет уменьшить влияние затенения между массивами в ранние утренние и вечерние часы. Для связи предусмотрены беспроводные или проводные интерфейсы, обеспечивающие централизованный мониторинг рабочего угла, состояния неисправностей и другой информации каждого вспомогательного блока платформой технического обслуживания. Система включает функцию автоматического сброса для ночного времени и условий сильного ветра, что помогает снизить ветровую нагрузку и механический износ при длительном режиме ожидания.

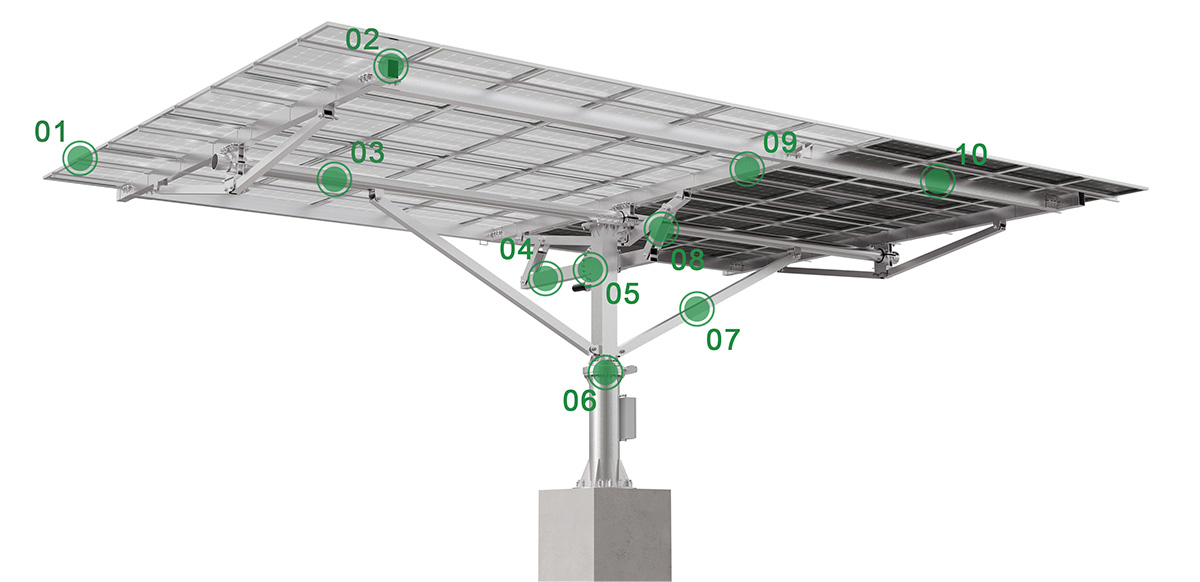

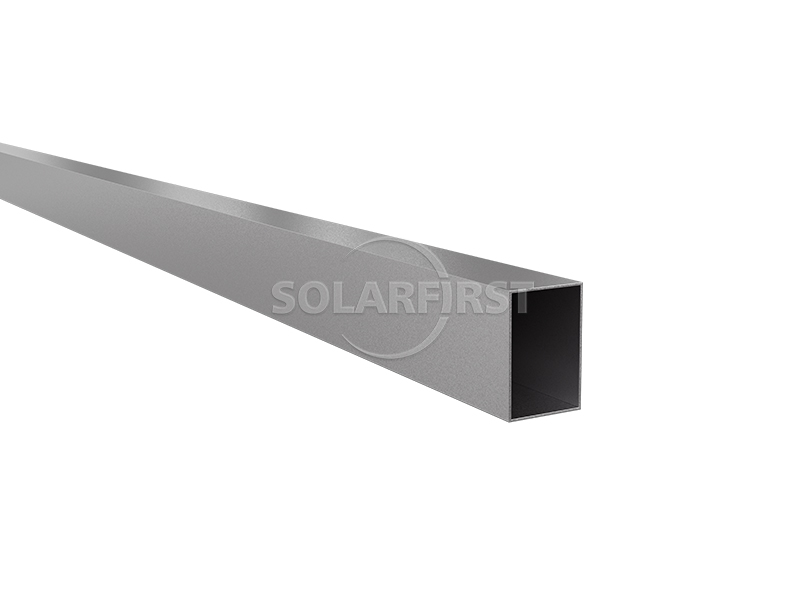

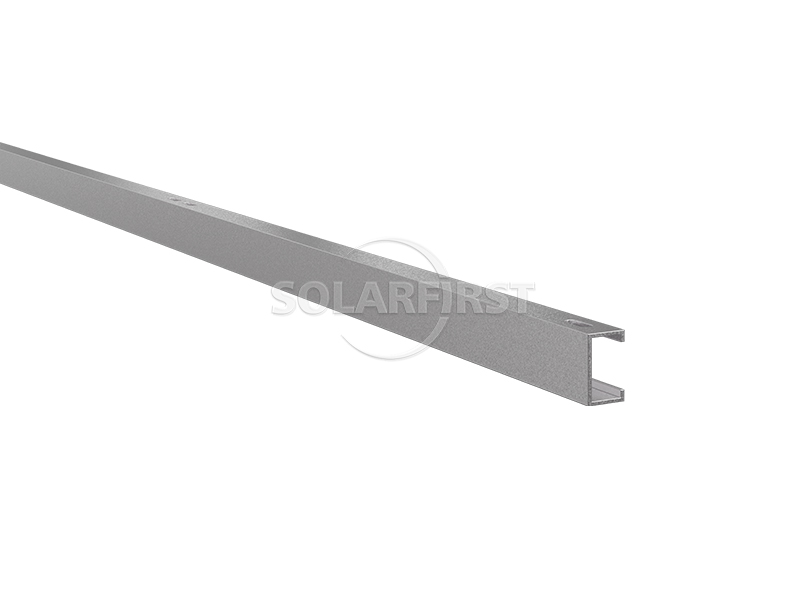

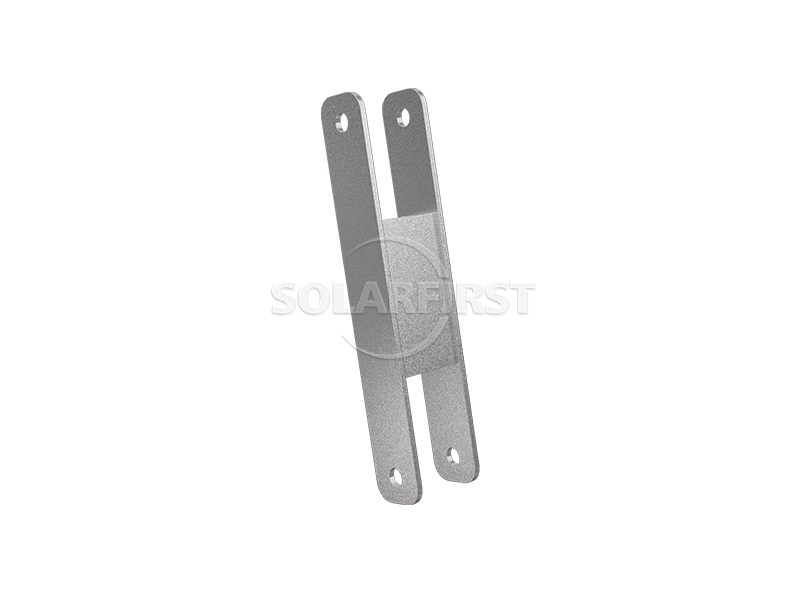

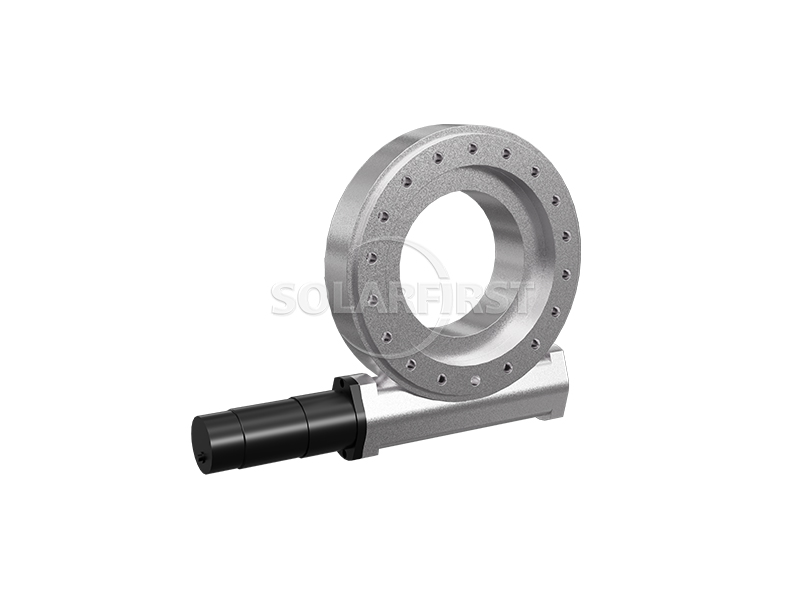

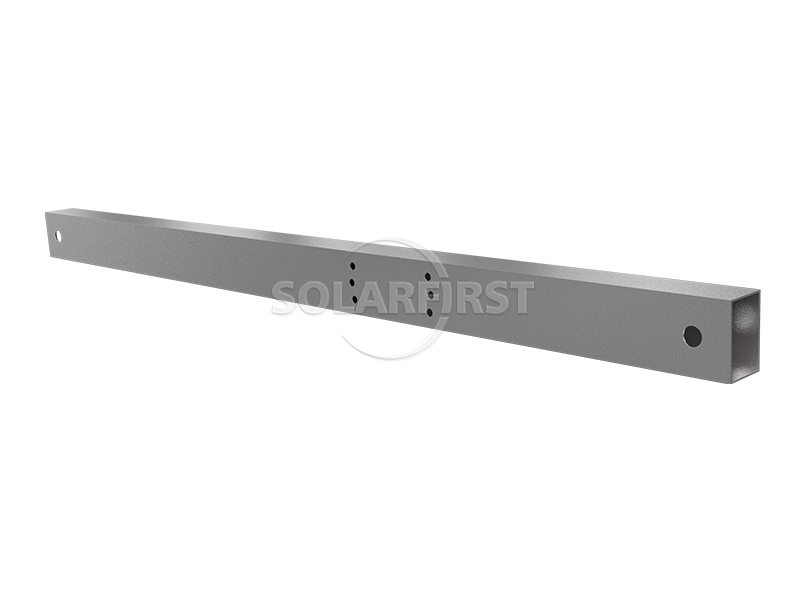

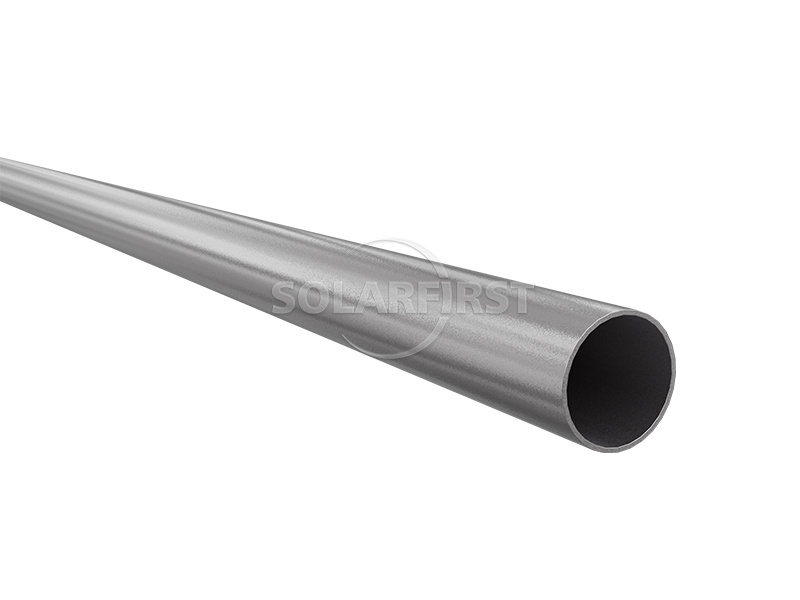

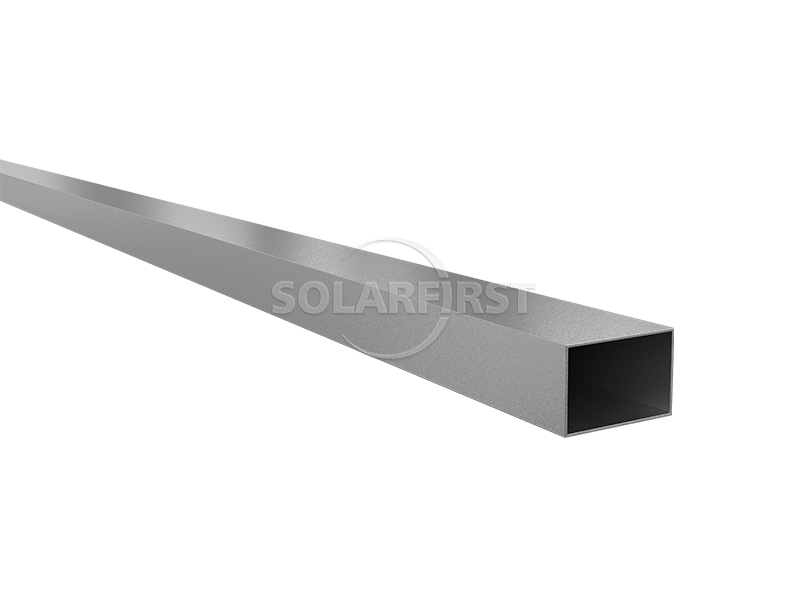

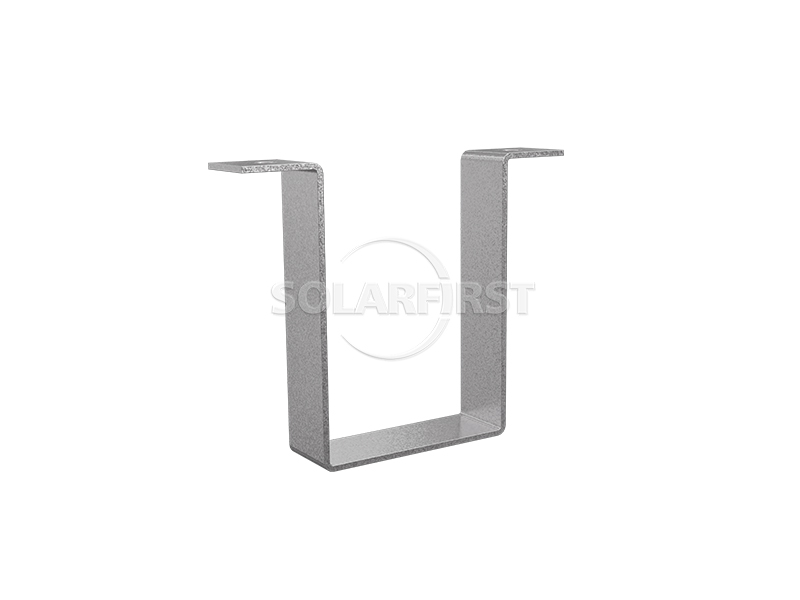

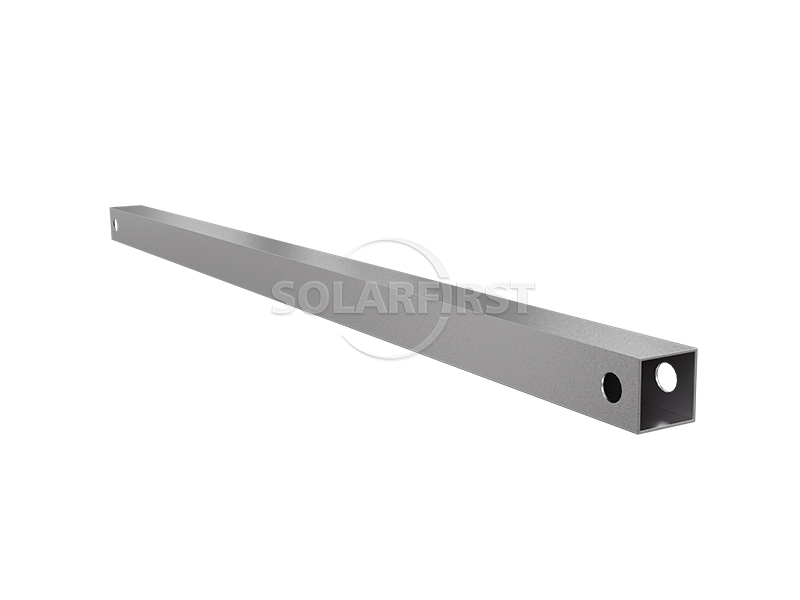

Компоненты изделия
Преимущество
▶ Высокая адаптивность:
Система адаптируется к различным уклонам местности, используя независимые фундаменты и регулируемые соединители для компенсации неровностей участка, что делает ее практически не ограниченной рельефом (за исключением больших оврагов или крутых склонов).
▶ Высокая стабильность:
Колонны, расположенные «елочкой», и многоточечная опорная решетчатая конструкция образуют сетчатое распределение, эффективно рассеивающее внешние нагрузки, такие как ветер и снег. В качестве конструкционных материалов используется широко распространенная строительная сталь, а антикоррозионное покрытие поверхности обеспечивает долговременную коррозионную стойкость в нормальных атмосферных условиях.
▶ Хорошая доступность:
Каждый гусеничный модуль расположен независимо, с достаточным расстоянием между соседними модулями для минимизации взаимных препятствий и облегчения проезда строительной техники, инспекционного персонала и ремонтного оборудования.
▶ Безопасно и надежно:
Система имеет независимую схему управления «один к одному». Состояние каждого вспомогательного блока (угол в реальном времени, коды неисправностей, ток двигателя и т. д.) можно удаленно отслеживать через системную платформу, что помогает выявлять аномалии на ранних стадиях и снижать долгосрочные потери электроэнергии из-за отказов отдельных узлов.
▶ Интеллектуальное отслеживание:
Система может автоматически отслеживать местоположение на основе GPS-времени и алгоритмов определения положения солнца. Благодаря доступу к местной информации о погоде в режиме реального времени (облачность, освещенность), стратегия отслеживания может быть скорректирована в облачную погоду для максимального использования рассеянного излучения. Функция обратного отслеживания позволяет дополнительно оптимизировать расположение солнечных панелей в утренние и вечерние часы.

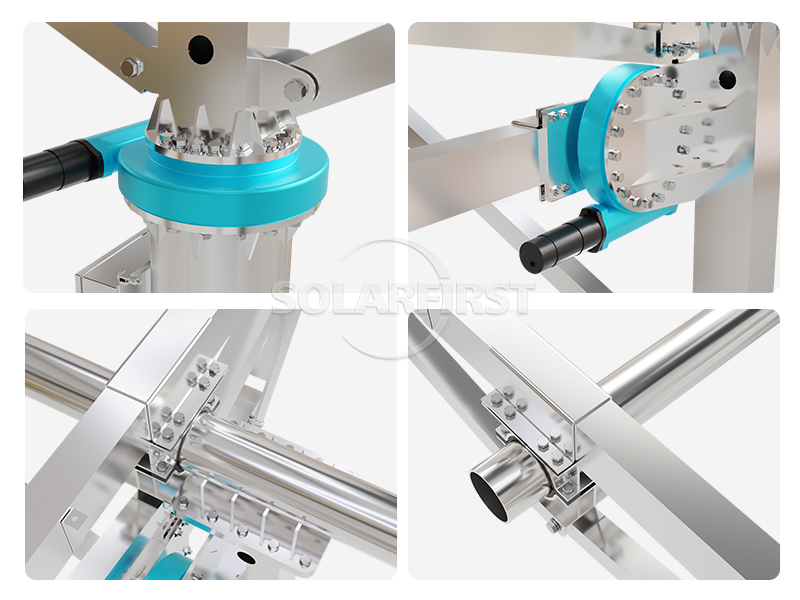

Структура трекера
| Технология слежения | Двухосевой трекер |
| системное напряжение | 1000В/1500В |
| Дальность слежения | Азимут +120°, угол места 0-60° |
| Рабочая скорость ветра | 18 м/с (настраиваемая скорость) |
| Максимальная скорость ветра | 35 м/с (настраиваемая скорость) |
| Модули на трекер | ≤40 модулей (с возможностью настройки) |
| Основные материалы | Горячеоцинкованная сталь Q235B/Q355B с цинково-алюминиевым магниевым покрытием |
| Средняя толщина покрытия | ≥65 мкм |
| Система привода | Поворотный привод |
| Тип фундамента | Монолитная свая/стальная свая |
Система управления
| Система управления | МКУ |
| Режим слежения | Система управления временем с обратной связью + GPS |
| Точность отслеживания | <2° |
| Коммуникация | Беспроводная связь (ZigBee, LoRa); проводная связь (RS485) |
| Приобретение порошка | Внешний источник питания/Сетевой источник питания/Автономный источник питания |
| Автоматическая укладка на ночь | Да |
| Автоматическое складывание при сильном ветре | Да |
| Оптимизированный метод возврата | Да |
| Степень защиты | IP65 |
| Рабочая температура | -30°C~65°C |
| Анемометр | Да |
| Потребление электроэнергии | 0,5 кВт·ч в день |
Применимые сценарии
▪ В регионах с высокой долей прямого солнечного света (например, в средних и низких широтах, засушливых и безоблачных районах) потенциальная выгода от двухосевого слежения значительно выше.
▪ Наземные электростанции с высокими требованиями к увеличению среднегодовой выработки электроэнергии и контролируемым затратам на землю.
▪ Участки с небольшими неровностями, но без резких перепадов высоты, требующие отдельного фундамента.
▪ Электростанции среднего и крупного размера, требующие дистанционного управления и технического обслуживания, а также централизованного мониторинга, особенно в беспилотных или с минимальным штатом персонала.
▪ Проекты, имеющие определенные требования к доступности, например, проекты, связанные с дополнительным сельским хозяйством или рыболовством (требующие разумного увеличения зазора у основания опорной конструкции).
Важные примечания:
▶ Требования к гражданскому строительству:
Место заливки бетона, высота и точность закладки отдельных элементов независимого фундамента напрямую влияют на траекторию движения и срок службы конструкции направляющего механизма. Обследования участка и проектирование фундамента следует проводить до начала строительства.
▶ Риск, связанный со скоростью ветра:
Максимальная рабочая скорость ветра составляет 18 м/с. Превышение этой скорости должно привести к немедленному переключению в режим сброса при сильном ветре и прекращению слежения. В районах с частыми сильными ветрами или тайфунами рекомендуется повысить расчетный уровень ветроустойчивости или установить физические ограничители.
▶ Надежность электропитания:
Каждая система потребляет приблизительно 0,5 кВт·ч в сутки. Функция отслеживания будет недоступна во время отключений электроэнергии. В случае периодических отключений электроэнергии на электростанции рекомендуется установить резервный источник питания малой мощности или обеспечить приоритетное питание цепи управления.
▶ Надежность связи:
Беспроводные решения (ZigBee/LoRa) требуют учета препятствий для сигнала и развертывания ретрансляторов на крупных электростанциях; проводные решения RS485 имеют несколько более высокие затраты на кабельную разводку, но обладают более высокой помехоустойчивостью и могут быть выбраны в зависимости от масштаба проекта и условий эксплуатации.
▶ Факторы, влияющие на точность отслеживания:
Точность <2° — это типичное значение при условии хорошей калибровки, отсутствия дрейфа датчика и ненадежных механических соединений. В реальных условиях эксплуатации точность может снижаться из-за таких факторов, как осадка фундамента, ветровая вибрация и гистерезис двигателя, что требует регулярной калибровки.
▶ Рекомендации по техническому обслуживанию:
Рекомендуется проверять состояние смазочного масла редуктора и затяжку крепежных элементов каждые шесть месяцев, а также очищать поверхность датчика от пыли; ежегодно проводить калибровку нулевой точки угла.
▶ Абсолютная производительность не гарантируется:
Система слежения по двум осям не гарантирует превосходных характеристик по сравнению с системой стационарной опоры при любых погодных условиях (например, при непрерывной облачности, песчаных бурях или снегопаде). Фактическое увеличение выработки электроэнергии зависит от таких факторов, как местоположение проекта, климатические условия и надежность системы.
Краткое содержание
Данный продукт представляет собой систему слежения по двум осям. Благодаря перемещению по двум осям в горизонтальном направлении (±120°) и в направлении наклона (0~60°) она обеспечивает более точное отслеживание положения солнца фотоэлектрическими модулями. Система имеет модульную независимую конструкцию управления, сочетающую в себе елочную стойку и решетчатую структуру, что позволяет адаптировать ее к различным типам местности и обеспечивает хорошую общую стабильность. Каждая система оснащена контроллером MCU, GPS и опциональным анемометром, поддерживающим слежение с замкнутым контуром и временным управлением, обратное слежение и автоматический сброс при сильном ветре/ночью. Дистанционный мониторинг состояния осуществляется посредством проводной или беспроводной связи. В качестве конструкционных материалов используется в основном горячеоцинкованная сталь или сталь с магниево-алюминиевым-цинковым покрытием. Максимальная рабочая скорость ветра составляет 18 м/с, расчетная ветроустойчивость – 35 м/с. Ежедневное собственное потребление одного блока составляет приблизительно 0,5 кВт·ч. В целом, он подходит для крупных и средних наземных фотоэлектрических электростанций с высокими требованиями к выработке электроэнергии и относительно сложными условиями площадки.

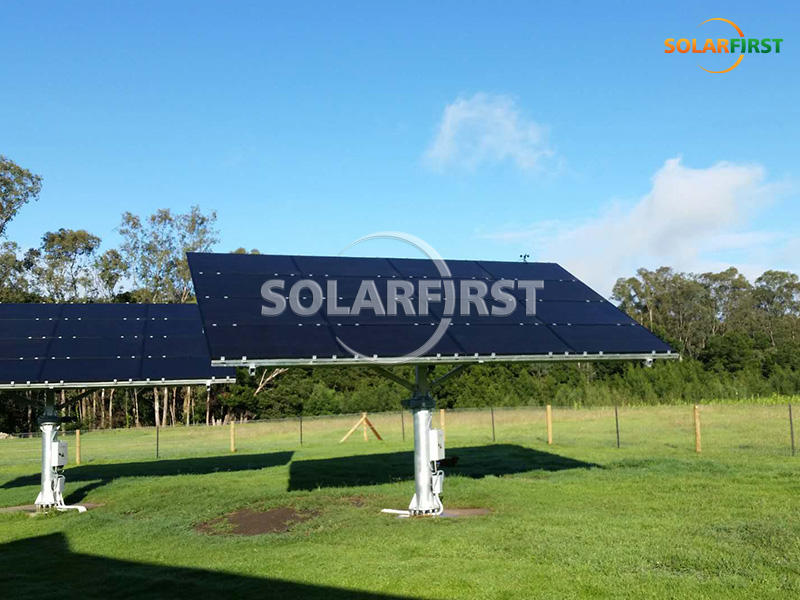

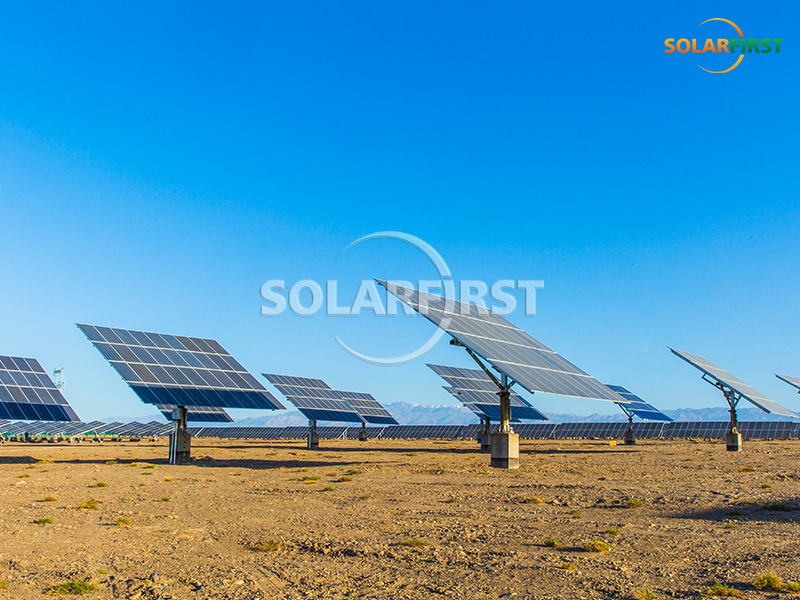

Справочная информация по проекту Solar First
