Серия солнечных батарей: параметры 12 В 50 Ач

January 26, 2022

SP SERIES/6-CNF-50 12V50AH

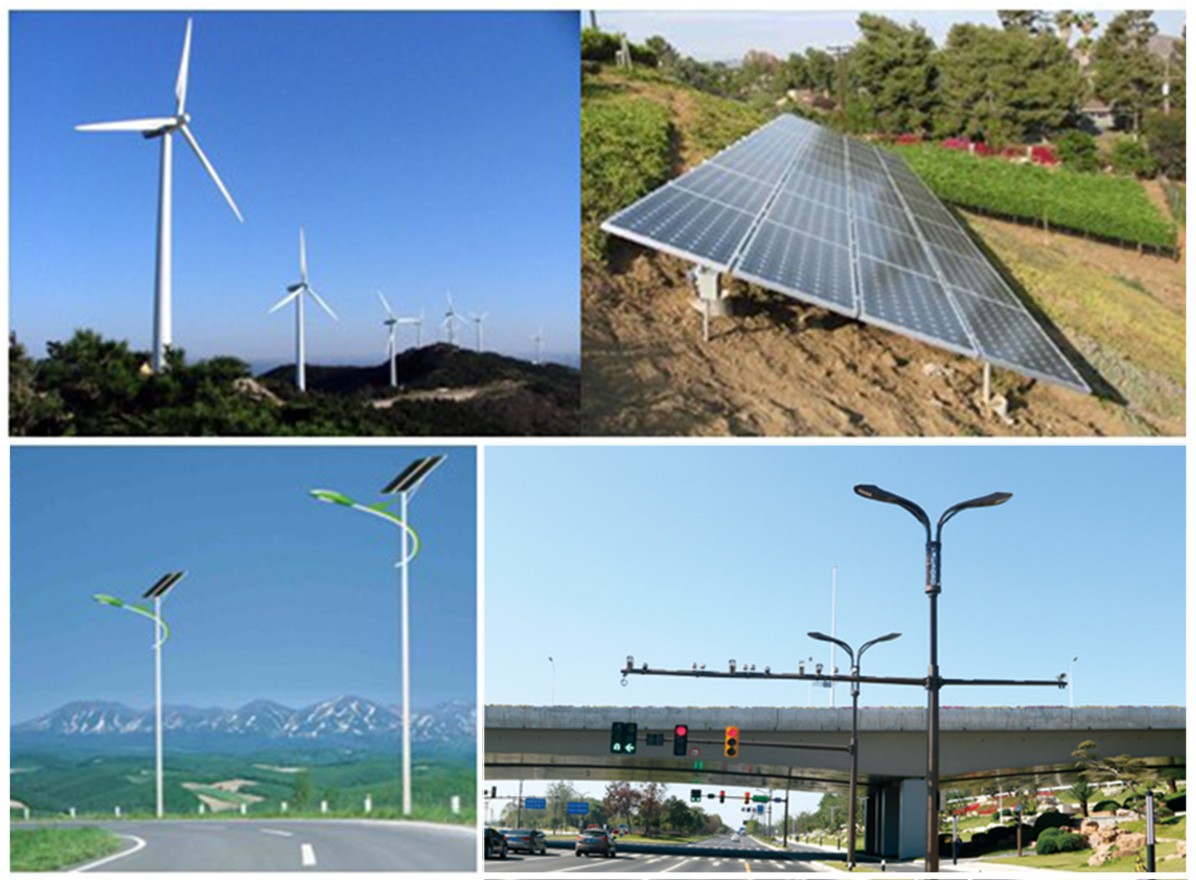

Приложения

▪ Солнечная система и Ветровая система

▪ Уличный фонарь на солнечных батареях и садовый светильник на солнечных батареях

▪ Аварийное осветительное оборудование

▪ Системы пожарной сигнализации и безопасности

▪ Телекоммуникационное оборудование

▪ Электрооборудование и телеметрическое оборудование

Модель батареи	6-CNFJ-50/12V50Ah
вместимость (25 ℃)	10 часов (5 А, 1,75 В)	5 часов (9,3 А, 1,75 В)	3 часа (7,08 А, 1,75 В)	1 час (30,0 А, 1,70 В)
	50 Ач	46,5 Ач	42,5 Ач	30 Ач
Размеры	Длина	Ширина	Высота	Общая высота
	266 мм	165 мм	169 мм	169 мм
Приблизительный вес	15,00 кг + 5%
Внутреннее сопротивление	7,1 мОм
Самостоятельная выписка	≤2% в месяц (при 25℃)
Напряжение зарядки 25 ℃	Использование велосипедов		Использование плавучих средств
	14,2 В (-24 мВ/°C), максимальный зарядный ток: 7,5 А		13,5 В (-18 мВ/°C)

SP SERIES/6‐CNF‐50 12V50AH

Общие характеристики

• Широкий диапазон рабочих температур от -25°C до 45°C

• Герметичная конструкция и отсутствие необходимости в техническом обслуживании

• Низкий уровень саморазложения и длительный срок хранения (9 месяцев при 25°C)

• Контейнеры и крышки из АБС-пластика

• Отсутствие эффекта памяти, толстая плоская пластина из сплава с высоким содержанием олова и низким содержанием кальция.

• Технология абсорбирующего стекловолокна (система AGM)

• Установка предохранительного клапана для защиты от взрыва

• Длительный срок службы, плавающий или циклический режим работы

Данные по разряду постоянным током (25℃, А)
Конечное напряжение (В/ячейка)	5 мин	10 мин	15 мин	20 мин	30 мин	45 мин	1h	1,5 ч	2h	3h	5h	10 ч	20 ч
1.60	166.5	118.0	90,5	74.0	55.0	40.0	31.75	23.65	18.65	13.4	8.85	4.8	2.565
1.65	157.0	113.5	87,5	72.0	53.5	39.0	30.85	23.25	18.45	13.25	8.7	4.75	2.55
1.70	146.0	108.0	84,5	70.15	52.0	38.0	30.0	22.8	18.1	13.1	8.6	4.7	2.525
1.75	136.0	100.5	81.0	77.0	50.5	37.0	29.35	22.5	17.65	12.85	8.5	4.65	2.5
1.80	118.5	92.0	74.25	64,5	48.5	36.25	28.55	21.75	17.25	12.6	8.3	4.55	2.45

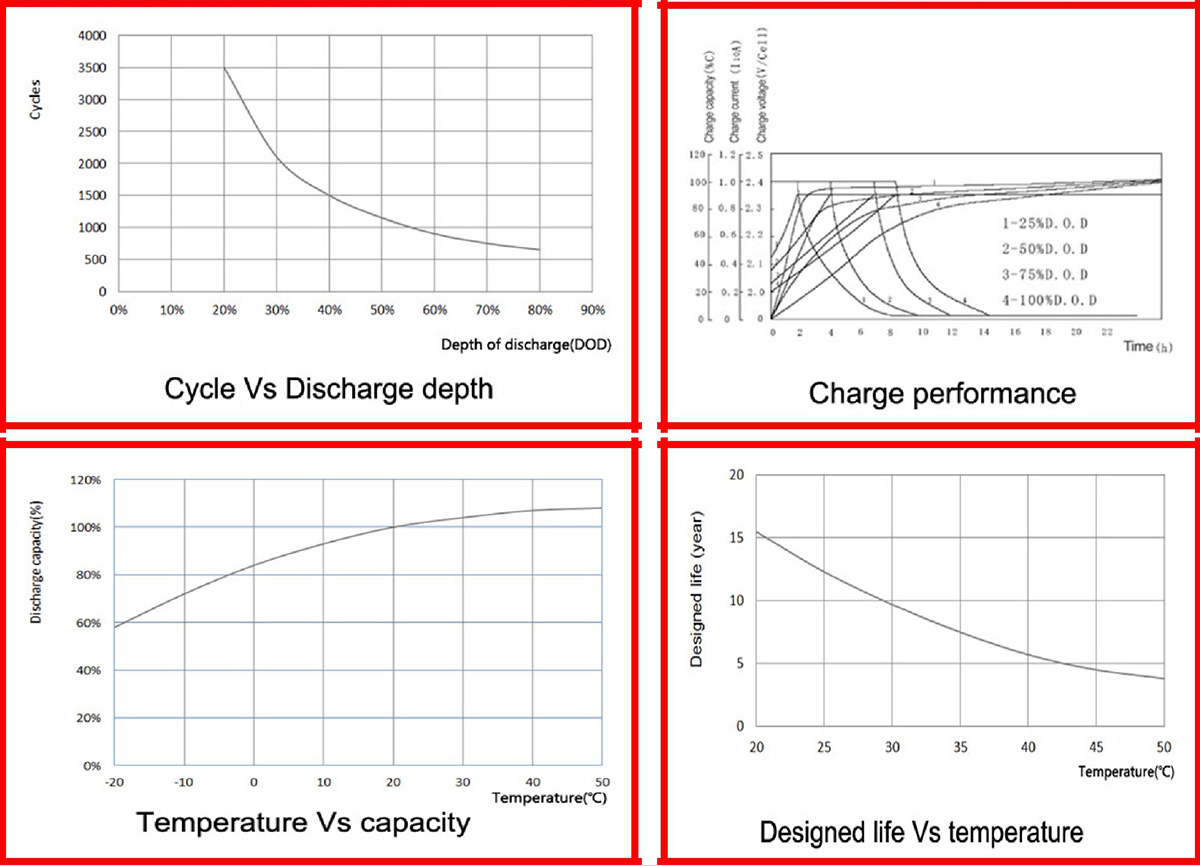

Кривая производительности
